Zasada działania:

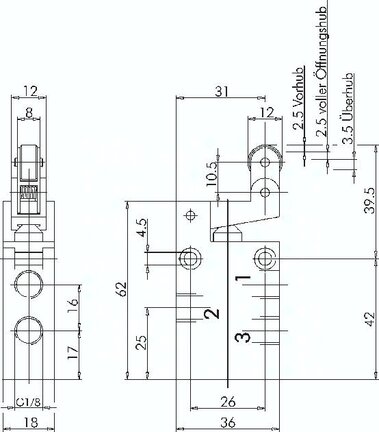

Zawory krańcowe 3/2 M5 i G1/8 z dźwignią z rolką jednokierunkową - zawór jest uruchamiany dźwignią tylko w jednym kierunku ruchu tłoczyska (np. na wysuwie). Podczas ruchu powrotnego zawór nie jest uruchamiany. Zawory z dźwignią jednokierunkową to krańcówki monostabilne.
Uwagi:
W stanie spoczynkowym (dla wersji 3/2 NC) droga zasilania "1" jest odcięta a droga "2" odpowietrzona przez przyłącze "3". Po przesterowaniu droga "2" jest zasilana z przyłącza "1", odpowietrzenie drogą "3" jest odcięte
Dane techniczne:
Materiały:
Korpus: aluminium anodowane (dla ER 25 311: mosiądz niklowany), części wewnętrzne: mosiądz, stal nierdzewna i aluminium, uszczelnienia: NBR, dźwignia: stal, tłok i rolka: stal i tworzywo sztuczne
Wejście ciśnieniowe (zasilanie): dla wersji NO/NC - możliwe na dowolnym przyłączu, dla wersji NC - przyłącze 1
Siłą uruchamiania przy 6 bar: dla wielkości M5 - 8 N, dla wielkości G 1/8" - 17 N
Zakres temperatur: -10°C do +70°C
Ciśnienie robocze: 0 do 12 bar
Przeplyw: dla wielkości M5 - 80 l/min, dla wielkości G1/8" - 320 l/min
Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
