Zasada działania:
Zawory sterowane przełącznikiem pokrętnym 3/2 i 5/2 to zawory bistabilne uruchamiane ręcznie. Po przekręceniu przełącznika pozostaje on w położeniu przesterowanym utrzymywany przez blokadę. Przesterowanie w położenie początkowe odbywa się przekręcając przełącznik w odwrotną stronę.
Zawory sterowane przyciskiem 3/2 i 5/2 są ręcznymi zaworami monostabilnymi. Po naciśnięciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny.
Zawory 3/2 i 5/2 sterowane przyciskiem awaryjnym są uruchamiane ręcznie. Po awaryjnym naciśnięciu przycisku zawór się przesterowuje i zostaje w pozycji przesterowanej. Aby zwolnić zawór należy przekręcic przycisk
Uwagi:
W stanie spoczynkowym (dla wersji 3/2 NC) droga zasilania "1" jest odcięta a droga "2" odpowietrzona przez przyłącze "3". Po przesterowaniu droga "2" jest zasilana z przyłącza "1", odpowietrzenie drogą "3" jest odcięte
W stanie spoczynkowym dla wersji 5/2 droga zasilania "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogę "3"

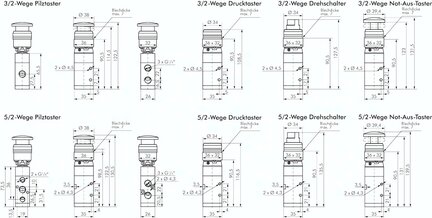

Dane techniczne:
Materiały:
Korpus i suwak: aluminium, uszczelki: NBR
Zakres temperatur: -5°C do +60°C
Cisnienie robocze: 0 do 8 bar
Przeplyw: 800 l/min
Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
Wejście ciśnieniowe (zasilanie): możliwe na dowolnym przyłączu
Otwór montażowy w pulpicie: Ø 30,5 mm
