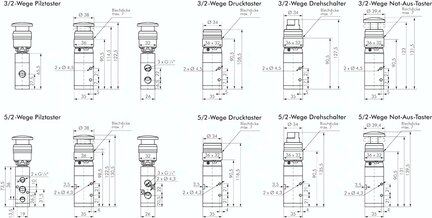

Zawór mechaniczny 5/2 G 1/4, przycisk kryty czerwony

Zasada działania:

Zawory sterowane przełącznikiem pokrętnym 3/2 i 5/2 to zawory bistabilne uruchamiane ręcznie. Po przekręceniu przełącznika pozostaje on w położeniu przesterowanym utrzymywany przez blokadę. Przesterowanie w położenie początkowe odbywa się przekręcając przełącznik w odwrotną stronę.

Zawory sterowane przyciskiem 3/2 i 5/2 są ręcznymi zaworami monostabilnymi. Po naciśnięciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny.

Zawory 3/2 i 5/2 sterowane przyciskiem awaryjnym są uruchamiane ręcznie. Po awaryjnym naciśnięciu przycisku zawór się przesterowuje i zostaje w pozycji przesterowanej. Aby zwolnić zawór należy przekręcic przycisk

Uwagi:

W stanie spoczynkowym (dla wersji 3/2 NC) droga zasilania "1" jest odcięta a droga "2" odpowietrzona przez przyłącze "3". Po przesterowaniu droga "2" jest zasilana z przyłącza "1", odpowietrzenie drogą "3" jest odcięte

W stanie spoczynkowym dla wersji 5/2 droga zasilania "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogę "3"

Dane techniczne:
