Zasada działania:

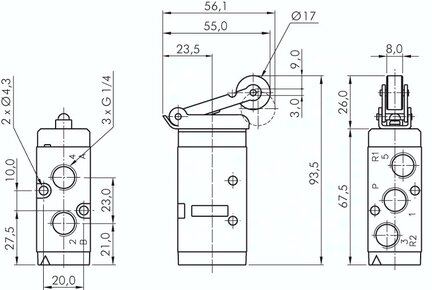

Zawory krańcowe serii RLV400 5/2 G1/4 to zawory pomocnicze monostabilne Po naciśnięciu dźwigni z rolką przez zderzak np. zamontowany na tłoczysku siłownika zawór się przesterowuje. Zawór jest przesterowany gdy występuje stały nacisk zderzaka na dźwignię. Po zwolnieniu nacisku zderzaka (podczas ruchu powrotnego tłoczyska) zawór wraca do położenia początkowego siłą sprężyny.
Uwagi:
W stanie spoczynkowym droga zasilania "P" jest połączona z drogą odbiornika "A" a droga odbiornika "B" jest odpowietrzona przez przyłącze R2. Po przesterowaniu (naciśnięciu dźwigni) droga zasilania "P" połączona jest z drogą odbiornika "B" natomiast droga "A" odpowietrzona jest przez drogę R2.
Dane techniczne:
Materiały:
Korpus i suwak: aluminium, suwak POM, uszczelki: NBR
Wejście ciśnieniowe (zasilanie): przyłącze P
Gwinty w odpowietrzeniach: G 1/8"
Siłą uruchamiania dla zaworów z dźwignią z rolką: 20 N
Siłą uruchamiania dla zaworu z popychaczem: 35 N
Zakres temperatur: -10°C do +60°C
Ciśnienie robocze: 0 do 8 bar
Przeplyw: 450 l/min
Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
