EMC

Zawór pneumatyczny 5/2 G 1/2, powrót powietrzem i sprężyną (pilot G 1/8)

SKU: V5241-15A
Producent: EMC
Produkt wycofany ze sprzedaży
Rekomendowany zamiennik wybrany przez naszych ekspertów:
Zawór pneumatyczny 5/2 G1/2 (pilot G1/8), powrót sprężyną, seria RV40
RV5241-15A
Zawór pneumatyczny 5/2 G1/2 (pilot G1/8), powrót sprężyną, seria RV40
Zobacz produkt
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór pneumatyczny 5/2 G 1/2, powrót powietrzem i sprężyną (pilot G 1/8)

Zasada działania:

Zawór monostabilny jest uruchamiany sygnałem pneumatycznym podłączonym do przyłącza sterującego 14, dla utrzymania zaworu w stanie przesterowania ciśnienie sterujące musi być podtrzymywane. Po zaniku ciśnienia w przyłączu sterującym zawór wraca do położenia początkowego - wycofanie za pomocą powietrza (sprężyny powietrznej) lub siłą sprężyny mechanicznej

Dane techniczne:

Materiały:

Korpus i suwak: Aluminium, uszczelki: NBR, pilot: Poliamid

Żywotność: min. 40 milionów cykli przełączania

Rodzaj powrotu dla zaworu 5/2: powrót powietrzem wspomagany sprężyną

Sposób centrowania: sprężyny centrujące

Przyłącze ciśnienia - port 1

Przyłącza sygnału sterującego (14): dla M5 - M5, dla G 1/8" - G 1/8"

Średnica nominalna DN: dla funkcji 5/2 - 8 mm, dla funkcji 5/3 - 6,2 mm

Przepływ: dla funkcji 5/2 - 2250 l/min, dla funkcji 5/3 - 2250 l/min

Ciśnienie pracy: 0 do 10 bar

Ciśnienie sterujące: 2 do 8 bar

Zakres temperatur: -5°C do +60°C

Medium robocze: sprężone powietrze filtrowane suche lub smarowane

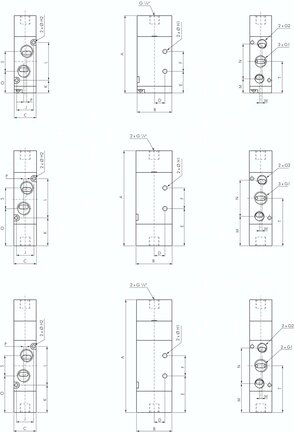

Parametry techniczne - Zawór pneumatyczny 5/2 G 1/2, powrót powietrzem i sprężyną (pilot G 1/8)

Średnica D
17,5 mm
Gwint
G 1/2" (pilot G 1/8")
Długość całkowita
72 mm
Średnica
39 mm
Funkcja zaworu
5/2-drogowy
Długość (C)
34 mm
Długość (S)
36 mm
Długość (B)
50 mm
Długość (A)
127 mm
Długość (F)
28 mm
Przepływ
2.250 L/min
Nr kat.
V5241-15A

Adres producenta/dystrybutora

No.228 Jiangning Road, Fenghua, Ningbo,China,315500
