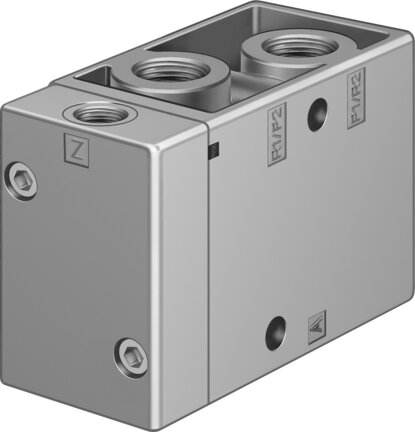

Zawór pneumatyczny VL/O-3-1/4-NPT (10841) serii VL/O - Festo
Festo

Zawór pneumatyczny VL/O-3-1/4-NPT (10841) serii VL/O - Festo

SKU: OT-FESTO041026
Producent: Festo
Cena netto/szt. 759,84 zł
934,60 zł brutto/szt.
Zawór pneumatyczny VL/O-3-1/4-NPT (10841) serii VL/O - Festo
759,84 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór pneumatyczny VL/O-3-1/4-NPT (10841) serii VL/O - Festo

  • Solidny i niezawodny
  • Zawór gniazdowy
  • W całości z metalu
  • Zasada działania z rurką armaturową
  • Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Funkcja zaworu3/2 otwarty/zamknięty, monostabilny
Sposób uruchamianiapneumatyczny
Szerokość zabudowy30.5 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)800 l/min
Pneumatyczne przyłącze robocze1/4 NPT
Ciśnienie robocze-0.095 MPa
Ciśnienie robocze-0.95 bar
KonstrukcjaGniazdo talerzowe
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP65
Średnica nominalna7 mm
Szerokość modułu32 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Rodzaj sterowaniabezpośrednie
Przyłącze zasilania powietrzem pilotówzewn.
Kierunek przepływurewersyjny
Symbol00991030
Pokryciepokrycie ujemne
Ciśnienie pilota0.1 MPa
Ciśnienie pilota1 bar
Czas wyłączania26 ms
Czas włączania7 ms
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Temperatura przechowywania-20 degC
Temperatura medium-10 degC
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia-10 degC
Waga produktu230 g
Typ mocowaniana listwie przyłączeniowej
Przyłącze dla otworu odpowietrzającegoM5
Przyłącze zasilania pilotów 1101/8 NPT
Przyłącze zasilania pilotów 121/8 NPT
Przyłącze pneumatyczne 11/4 NPT
Przyłącze pneumatyczne 111/4 NPT
Przyłącze pneumatyczne 21/4 NPT
Przyłącze pneumatyczne 31/4 NPT
Przyłącze pneumatyczne 331/4 NPT
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyAluminiowy odlew ciśnieniowy

Parametry techniczne - Zawór pneumatyczny VL/O-3-1/4-NPT (10841) serii VL/O - Festo

Ciśnienie pilota Mpa
0.1 ... 1 MPa
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
1/4 NPT
Przyłącze pneumatyczne 2
1/4 NPT
Przyłącze pneumatyczne 3
1/4 NPT
Szerokość zabudowy
30.5 mm
Ciśnienie pilota
1 ... 10 bar
Funkcja odpowietrzenia
Możliwość dławienia
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Underlap
Sposób kasowania
Sprężyna mechaniczna
Czas przełączania przy wyłączaniu
26 ms
Czas przełączania przy włączaniu
7 ms
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
M5
Przyłącze zasilania pilota 12
1/8 NPT
Raster
32 mm
Przyłącze pneumatyczne 11
1/4 NPT
Przyłącze pneumatyczne 33
1/4 NPT
Przyłącze zasilania pilota 110
1/8 NPT
Pozycja zabudowy
Dowolna
Ciśnienie robocze
-0.95 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
3/2, otwarty/zamknięty, monostabilny
Normalny przepływ nominalny
800 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Ciśnienie robocze MPa
-0.095 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Tarcza-gniazdo
Waga produktu
230 g
Temperatura przechowywania
-20 ... 60 °C
Wielkość nominalna
7 mm
Sposób uruchomienia
Pneumatyczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO041026

Pliki do pobrania - Zawór pneumatyczny VL/O-3-1/4-NPT (10841) serii VL/O - Festo

  • ad92dbc8ba9505161df95a149cea2daa.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
