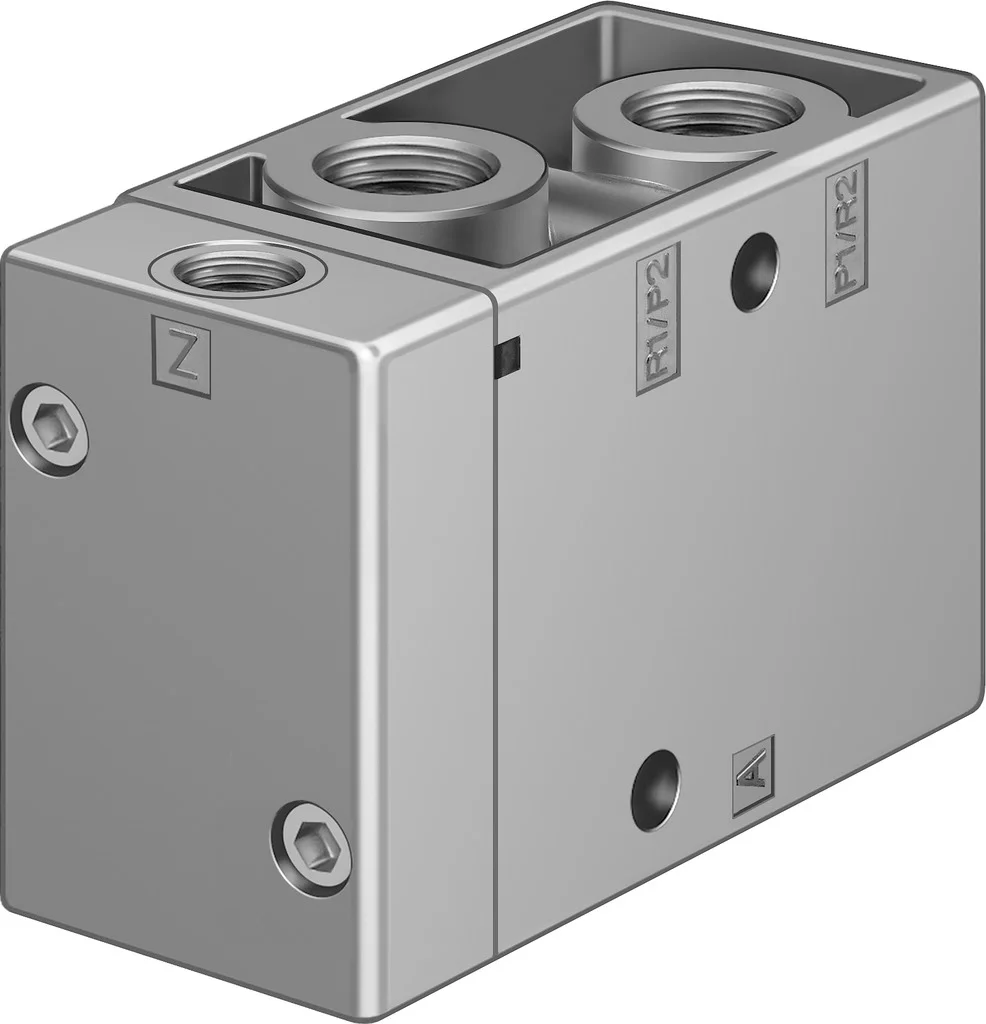

Zawór pneumatyczny VL/O-3-3/4-EX (536031) serii VL/O - Festo
SKU: OT-FESTO010866
MPN: VL/O-3-3/4-EX
Producent:
Festo
Cena netto/szt.
2 266,74 zł
2 788,09 zł
brutto/szt.
Opis produktu - Zawór pneumatyczny VL/O-3-3/4-EX (536031) serii VL/O - Festo
- Solidny i niezawodny
- Zawór gniazdowy
- W całości z metalu
- Zasada działania z rurką armaturową
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 3/2 otwarty/zamknięty, monostabilny |
| Sposób uruchamiania | pneumatyczny |
| Szerokość zabudowy | 68 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 7500 l/min |
| Pneumatyczne przyłącze robocze | G3/4 |
| Ciśnienie robocze | -0.095 MPa |
| Ciśnienie robocze | -0.95 bar |
| Konstrukcja | Gniazdo talerzowe |
| Sposób powrotu | sprężyna mechaniczna |
| Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK EX |
| ATEX-Kategoria: gaz | II 2G |
| ATEX-Kategoria: pył | II 2D |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex h IIC T4 Gb |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex h IIIC T130degC Db |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -10degC = Ta = +60degC |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Db (GB) |
| Średnica nominalna | 19 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Rodzaj sterowania | bezpośrednie |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00991030 |
| Pokrycie | pokrycie ujemne |
| Ciśnienie pilota | 0.1 MPa |
| Ciśnienie pilota | 1 bar |
| Czas wyłączania | 35 ms |
| Czas włączania | 12 ms |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 1200 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | M5 |
| Przyłącze zasilania pilotów 110 | G1/4 |
| Przyłącze zasilania pilotów 12 | G1/4 |
| Przyłącze pneumatyczne 1 | G3/4 |
| Przyłącze pneumatyczne 11 | G3/4 |
| Przyłącze pneumatyczne 2 | G3/4 |
| Przyłącze pneumatyczne 3 | G3/4 |
| Przyłącze pneumatyczne 33 | G3/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Zawór pneumatyczny VL/O-3-3/4-EX (536031) serii VL/O - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Kierunek przepływu
Rewersyjny
ATEX-Kategoria Gaz
II 2G
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T4 Gb
Ex-Temperatura otoczenia
-10°C <= Ta <= +60°C
Przyłącze pneumatyczne 1
G3/4
Przyłącze pneumatyczne 2
G3/4
Przyłącze pneumatyczne 3
G3/4
Szerokość zabudowy
68 mm
Ciśnienie pilota
1 ... 10 bar
ATEX-Kategoria Pył
II 2D
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T130°C Db
Rodzaj sterowania
Bezpośredni
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Underlap
Ciśnienie pilota Mpa
0.1 ... 1 MPa
Czas przełączania przy wyłączaniu
35 ms
Czas przełączania przy włączaniu
12 ms
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
M5
Przyłącze zasilania pilota 12
G1/4
Przyłącze pneumatyczne 11
G3/4
Przyłącze pneumatyczne 33
G3/4
Przyłącze zasilania pilota 110
G1/4
Ciśnienie robocze MPa
-0.095 ... 1 MPa
Ciśnienie robocze
-0.95 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
3/2, otwarty/zamknięty, monostabilny
Normalny przepływ nominalny
7 500 l/min
Pozycja zabudowy
Dowolna
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
1 200 g
Temperatura przechowywania
-20 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Wielkość nominalna
19 mm
Sposób uruchomienia
Pneumatyczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Nr kat.
OT-FESTO010866
Pliki do pobrania - Zawór pneumatyczny VL/O-3-3/4-EX (536031) serii VL/O - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
