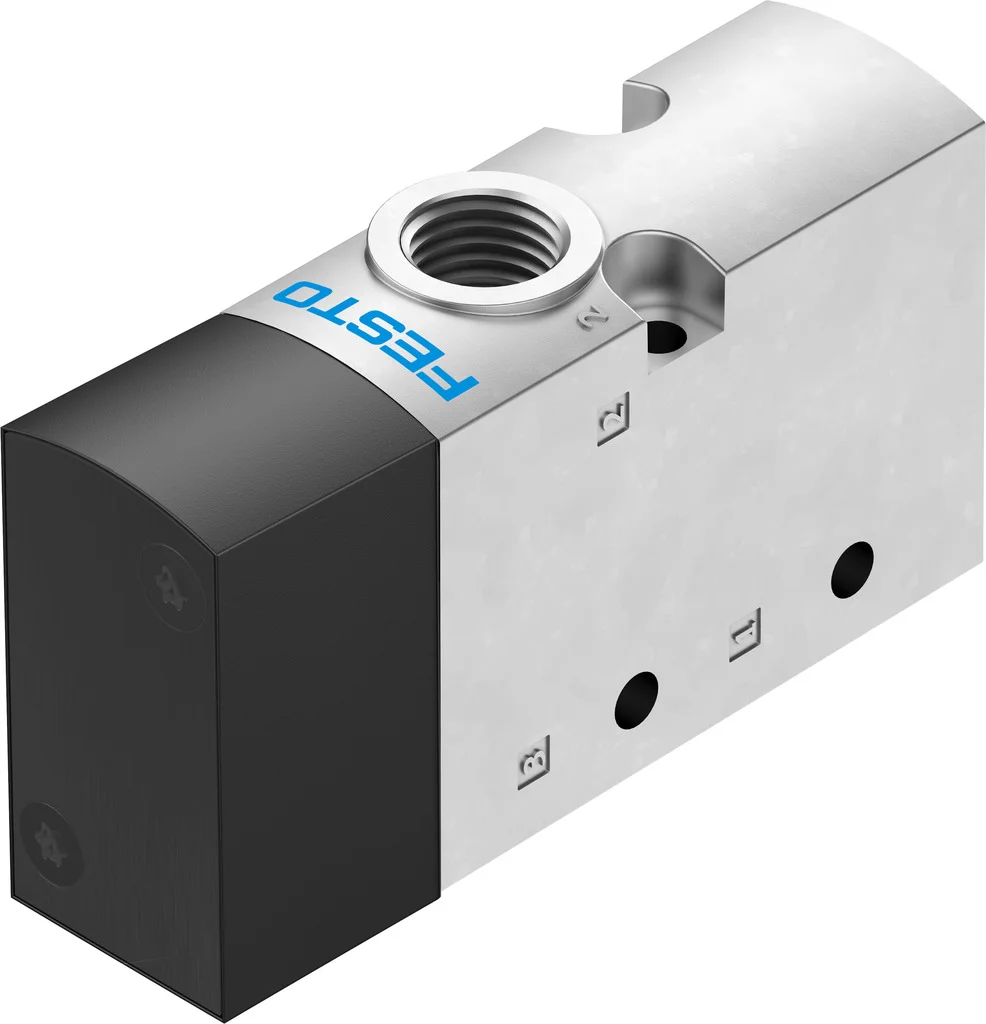

Zawór pneumatyczny VUWS-L30-M32U-E-G38 (575592) serii VUWS - Festo
SKU: OT-FESTO050798
MPN: VUWS-L30-M32U-E-G38
Producent:
Festo
Cena netto/szt.
307,98 zł
378,82 zł
brutto/szt.
Opis produktu - Zawór pneumatyczny VUWS-L30-M32U-E-G38 (575592) serii VUWS - Festo
Solidny, elegancki zawór, który jest łatwy w obsłudze.
- Zawór uniwersalny, trwały o dużej żywotności
- Uruchamiany pneumatycznie
- Możliwość zastosowania jako pojedynczy zawór lub blok zaworów VTUS
Dane techniczne
| Funkcja zaworu | 3/2 otwarty, monostabilny |
| Sposób uruchamiania | pneumatyczny |
| Wielkość zaworu | 31 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2300 l/min |
| Pneumatyczne przyłącze robocze | G3/8 |
| Ciśnienie robocze | -0.09 MPa |
| Ciśnienie robocze | -0.9 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna pneumatyczna |
| Certyfikacja | c UL us - Recognized (OL) |
| Średnica nominalna | 9.4 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | bezpośrednie |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | rewersyjny |
| Symbol | 00995402 |
| Pokrycie | przekrycie dodatnie |
| Ciśnienie pilota | 0.25 MPa |
| Ciśnienie pilota | 2.5 bar |
| Czas wyłączania | 40 ms |
| Czas włączania | 21 ms |
| Ochrona przeciwwybuchowa | Należy przestrzegać informacji zawartych w certyfikacie. |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 394 g |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze sprężyny powietrznej 12 | G1/8 |
| Przyłącze zasilania pilotów 10 | G1/8 |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał suwaka tłokowego | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal, niklowana |
Parametry techniczne - Zawór pneumatyczny VUWS-L30-M32U-E-G38 (575592) serii VUWS - Festo
Pomocnicze ręczne uruchamianie
Brak
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Rewersyjny
Przyłącze pneumatyczne 1
G3/8
Przyłącze pneumatyczne 2
G3/8
Przyłącze pneumatyczne 3
G3/8
Ciśnienie pilota
2.5 ... 10 bar
Wielkość zaworu
31 mm
Funkcja odpowietrzenia
Możliwość dławienia
Sposób uruchomienia
Pneumatyczny
Zasilanie pneum. pilotów
Zewnętrzne
Przekrycie
Positive overlap
Ciśnienie pilota Mpa
0.25 ... 1 MPa
Czas przełączania przy wyłączaniu
40 ms
Czas przełączania przy włączaniu
21 ms
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
Nieprzewodowe
Materiał tłoczka suwakowego
Stop aluminium
Przyłącze sprężyna powietrzna 12
G1/8
Przyłącze zasilania pilota 10
G1/8
Materiał śrub
Stal, niklowana
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy, Lakierowana
Funkcja zaworu
3/2 otwarty, monostabilny
Normalny przepływ nominalny
2 300 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
-0.09 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłokowy
Waga produktu
394 g
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
9.4 mm
Nr kat.
OT-FESTO050798
Pliki do pobrania - Zawór pneumatyczny VUWS-L30-M32U-E-G38 (575592) serii VUWS - Festo
- Karta katalogowa Pobierz
- 575592datasheet.pdf Pobierz
