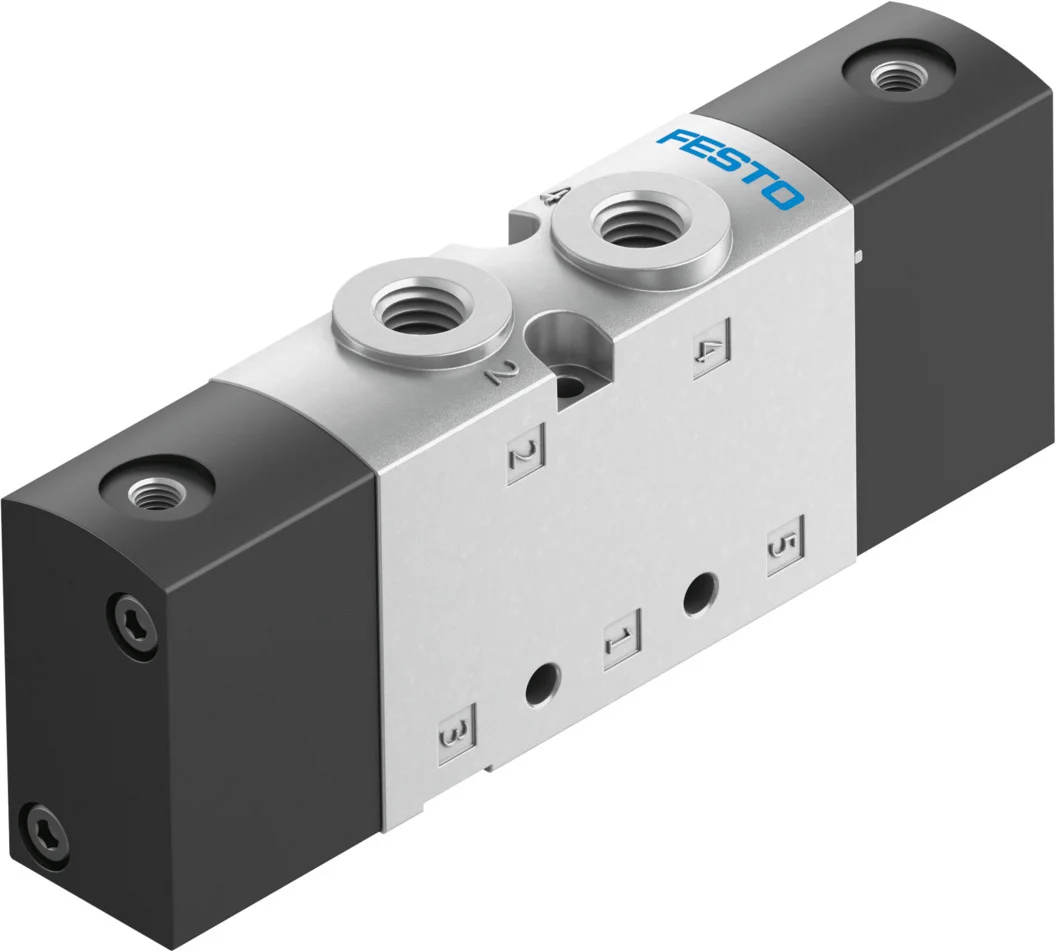

Zawór pneumatyczny VUWS-LT30-B52-N38 (8036728) serii VUWS - Festo
SKU: OT-FESTO080025
Producent:
Festo
Cena netto/szt.
360,06 zł
442,87 zł
brutto/szt.
Opis produktu - Zawór pneumatyczny VUWS-LT30-B52-N38 (8036728) serii VUWS - Festo
Solidny, elegancki zawór, który jest łatwy w obsłudze.
- Zawór uniwersalny, trwały o dużej żywotności
- Uruchamiany pneumatycznie
- Możliwość zastosowania jako pojedynczy zawór lub blok zaworów VTUS
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | pneumatyczny |
| Wielkość zaworu | 31 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1800 l/min |
| Pneumatyczne przyłącze robocze | 3/8 NPT |
| Ciśnienie robocze | 0.15 MPa |
| Ciśnienie robocze | 1.5 bar |
| Konstrukcja | Gniazdo talerzowe |
| Certyfikacja | c UL us - Recognized (OL) |
| Średnica nominalna | 8.7 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | bezpośrednie |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995840 |
| Pokrycie | pokrycie ujemne |
| Ciśnienie pilota | 0.15 MPa |
| Ciśnienie pilota | 1.5 bar |
| Czas przełączania | 13 ms |
| Ochrona przeciwwybuchowa | Należy przestrzegać informacji zawartych w certyfikacie. |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Klasa Cleanroom | Klasa 6 wg ISO 14644-1 |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 521 g |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze dla otworu odpowietrzającego | nie przewodowe |
| Przyłącze zasilania pilotów 12 | 1/8 NPT |
| Przyłącze zasilania pilotów 14 | 1/8 NPT |
| Przyłącze pneumatyczne 1 | 3/8 NPT |
| Przyłącze pneumatyczne 2 | 3/8 NPT |
| Przyłącze pneumatyczne 3 | 3/8 NPT |
| Przyłącze pneumatyczne 4 | 3/8 NPT |
| Przyłącze pneumatyczne 5 | 3/8 NPT |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Odlew ciśnieniowy aluminium, lakierowany |
| Materiał suwaka tłokowego | Stop aluminium do przeróbki plastycznej |
| Materiał śrub | Stal, ocynkowana |
Parametry techniczne - Zawór pneumatyczny VUWS-LT30-B52-N38 (8036728) serii VUWS - Festo
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj sterowania
Bezpośredni
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
3/8 NPT
Przyłącze pneumatyczne 2
3/8 NPT
Przyłącze pneumatyczne 3
3/8 NPT
Przyłącze pneumatyczne 4
3/8 NPT
Przyłącze pneumatyczne 5
3/8 NPT
Przyłącze zasilania pilota 14
1/8 NPT
Ciśnienie pilota
1.5 ... 10 bar
Wielkość zaworu
31 mm
Rodzaj uszczelnienia
Miękkie
Pomocnicze ręczne uruchamianie
Brak
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Underlap
Ciśnienie pilota Mpa
0.15 ... 1 MPa
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze otworu wentylacji
Nieprzewodowe
Przyłącze zasilania pilota 12
1/8 NPT
Materiał tłoczka suwakowego
Stop aluminium
Czas przełączania powrotnego
13 ms
Normalny przepływ nominalny
1 800 l/min
Ciśnienie robocze
1.5 ... 10 bar
Temperatura otoczenia
-10 ... 60 °C
Materiał uszczelnień
HNBR, NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Temperatura medium
-10 ... 60 °C
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Odlew ciśnieniowy, aluminiowy, malowany
Funkcja zaworu
5/2 bistabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał śrub
Stal ocynkowana
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.15 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Tarcza-gniazdo
Waga produktu
521 g
Wielkość nominalna
8.7 mm
Sposób uruchomienia
Pneumatyczny
Nr kat.
OT-FESTO080025
Pliki do pobrania - Zawór pneumatyczny VUWS-LT30-B52-N38 (8036728) serii VUWS - Festo
- 6cbbb0a1df0a9b0bc0dac89dbf3bda0c.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
