Zawór sterowany dźwignią 5/2 G 1/2, powrót sprężyną

SKU: H524-15S
Producent: EMC
Cena netto/szt. 514,84 zł
633,25 zł brutto/szt.
Zawór sterowany dźwignią 5/2 G 1/2, powrót sprężyną
514,84 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór sterowany dźwignią 5/2 G 1/2, powrót sprężyną

Zasada działania:

Zawory mechniczne bistabilne 5/2 G1/8 - G 1/2 z dźwignią z blokadą są uruchamiane ręcznie. Przesterowanie zaworu następuje poprzez przestawienie dźwigni. Po przesterowaniu dźwignia jest utrzymywana przez blokadę.

Zawory sterowane dźwignią, powrót sprężyną 5/2 G1/8 - G 1/2 seria VH uruchamia się ręcznie. Przesterowanie zaworu odbywa się poprzez przestawienie dźwigni. Aby utrzymać zawór w pozycji przesterowanej należy trzymać dźwignię. Po zwolnieniu zawór wraca do położenia początkowego siłą sprężyny.

Uwaga:

W stanie spoczynkowym droga zasilana "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Sposób powrotu dla wersji monostabilnej: sprężyna

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -5°C do +60°C

Średnica nominalna: dla G 1/8" - 3,9 mm, dla G 1/4" - 4,5 mm, dla G 1/2" - 8 mm

Ciśnienie robocze: 0 - 8 bar

Przepływ: dla G 1/8" - 500 l/min, dla G 1/4" - 800 l/min, dla G 1/2" - 2250 l/min

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

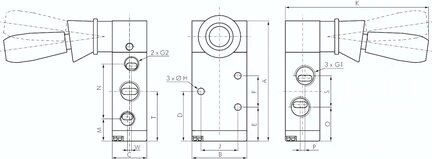

Parametry techniczne - Zawór sterowany dźwignią 5/2 G 1/2, powrót sprężyną

H
5,5 mm
Gwint G2
G 1/2
Gwint G1
G 1/2
W
0 mm
O
39 mm
J
36 mm
P
4 mm
N
63 mm
M
25,5 mm
K
106 mm
S
36 mm
T
57 mm
Waga
0,6 kg
B
50 mm
C
34 mm
E
43 mm
F
28 mm
A
132 mm
Średnica zewnętrzna D
57 mm
Przepływ
2250 l/min
Typoszereg
VH40
Rodzaj gwintu
G
Funkcja
5/2 powrót sprężyną
Gwint
1/2
Nr kat.
H524-15S

Pliki do pobrania - Zawór sterowany dźwignią 5/2 G 1/2, powrót sprężyną

  • Strona katalogowa Pobierz

Adres producenta/dystrybutora

No.228 Jiangning Road, Fenghua, Ningbo,China,315500
