Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym odpowietrzony centrowany sprężynami
Kod: XMV2410
409.54 zł
netto/szt.
503.73 zł
brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy:
od 0.00zł
więcej
.jpg)
Opis produktu - Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym odpowietrzony centrowany sprężynami
Zasada działania:
Zawory sterowane dźwignią centrowaną sprężynami 5/3 G1/4 uruchamia się ręcznie. W położeniu nieprzesterowanym zawór utrzymuje położenie środkowe. Po przestawieniu dźwigni w prawo lub lewo uzyskuje się skrajne położenia zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór jest centrowany sprężynami.
Uwaga: W stanie spoczynkowym w położeniu środkowym drogi do odbiorników "2" i "4" są odpowietrzone przez przyłącza "3" i "5" natomiast zasilanie z drogi "1" jest odcięte. Po przesterowaniu w jedną stronę droga zasilania "1" połączona jest z drogą odbiornika "2" a droga "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu w drugą stronę droga zasilania "1" połączona jest z drogą odbiornika "4" a droga "2" jest odpowietrzona przez przyłącze "3"
Dane techniczne:
Materiały:
korpus i suwak: aluminium, uszczelki: NBR
Sposób ustawienia pozycji środkowej: ręczny lub sprężyny centrujące
Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza
Zakres temperatur: -15°C do +60°C
Średnica nominalna: 7,5 mm
Ciśnienie robocze: -0,95 - 10 bar
Przeplyw: 1100 l/min
Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

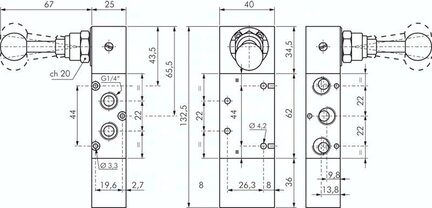

Dane techniczne - Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym odpowietrzony centrowany sprężynami
B
62 mm
F1
22 mm
F2
44 mm
O
11,2 mm
K2
19,6 mm
K1
44 mm
P
22 mm
N
15,2 mm
M
25 mm
H
8 mm
G
G 1/4
Waga
0,4 kg
C
34,5 mm
E
26,3 mm
L
90 mm
A
36 mm
D
40 mm
DN
7,5 mm
Przepływ
1100 l/min
Rodzaj gwintu
G
Funkcja
5/3, powrót sprężyną, w pozycji środkowej odpowietrzony
Gwint
1/4
Nr kat.
XMV2410
Pliki do pobrania - Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym odpowietrzony centrowany sprężynami
Pliki do pobrania
Karta katalogowa:
Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym odpowietrzony centrowany sprężynami.pdf
