Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym zasilany centrowany sprężynami

SKU: XMV2510

Producent: Air-Com

Cena netto/szt. 411,59 zł

506,26 zł brutto/szt.

411,59 zł netto

szt.

Produkt: Dostępny

Czas wysyłki: 24-48h

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym zasilany centrowany sprężynami

Zasada działania:

Zawory sterowane dźwignią centrowaną sprężynami 5/3 G1/4 uruchamia się ręcznie. W położeniu nieprzesterowanym zawór utrzymuje położenie środkowe. Po przestawieniu dźwigni w prawo lub lewo uzyskuje się skrajne położenia zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór jest centrowany sprężynami.

Uwaga: W stanie spoczynkowym w położeniu środkowym drogi do odbiorników "2" i "4" są połączone z zasilaniem (droga "1"), odpowietrzenia przez przyłącza "3" i "5" są odcięte. Po przesterowaniu w jedną stronę droga zasilania "1" połączona jest z drogą odbiornika "2" a droga "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu w drugą stronę droga zasilania "1" połączona jest z drogą odbiornika "4" a droga "2" jest odpowietrzona przez przyłącze "3"

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Sposób ustawienia pozycji środkowej: ręczny lub sprężyny centrujące

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -15°C do +60°C

Średnica nominalna: 7,5 mm

Ciśnienie robocze: -0,95 - 10 bar

Przeplyw: 1100 l/min

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

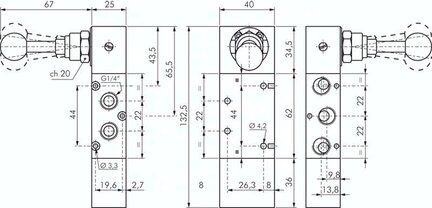

Parametry techniczne - Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym zasilany centrowany sprężynami

62 mm

22 mm

44 mm

11,2 mm

19,6 mm

44 mm

22 mm

15,2 mm

25 mm

8 mm

Gwint

G 1/4

Waga

0,4 kg

34,5 mm

26,3 mm

90 mm

36 mm

Średnica zewnętrzna D

40 mm

7,5 mm

Przepływ

1100 l/min

Rodzaj gwintu

Funkcja

5/3, powrót sprężyną, w pozycji środkowej odpowietrzony

Gwint

1/4

Nr kat.

XMV2510

Pliki do pobrania - Zawór sterowany dźwignią 5/3 G 1/4, w poł. środkowym zasilany centrowany sprężynami

Strona katalogowa Pobierz

Adres producenta/dystrybutora

Air-Com Pneumatyka - Automatyka Sp. z o.o.
ul. Wrocławska 41
55-095 Długołęka
Polska
