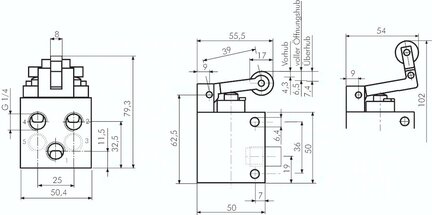

Zawór sterowany dźwignią z rolką 5/2 G1/4, wzmocniony

SKU: R514

Producent: Air-Com

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Zawór sterowany dźwignią z rolką 5/2 G1/4, wzmocniony

Zasada działania:

Zawór krańcowy 5/2 z dźwignią rolką to zawór pomocniczy monostabilny. Po naciśnięciu dźwigni z rolką przez zderzak np. zamontowany na tłoczysku siłownika zawór się przesterowuje. Zawór jest przesterowany gdy występuje stały nacisk zderzaka na dźwignię (siłownik zatrzymany). Po zwolnieniu nacisku zderzaka (podczas ruchu powrotnego tłoczyska) zawór wraca do położenia początkowego siłą sprężyny.

Uwagi:

W stanie spoczynkowym droga zasilania "1" jest podłączona do drogi "2" natomiast droga odbiornika "4" jest odpowietrzona przez drogę "5". Po naciśnięciu dźwigni droga zasilania "1" łączy się z drogą do odbiornika "4" a droga "2" odpowietrzona jest przez drogę "3".
