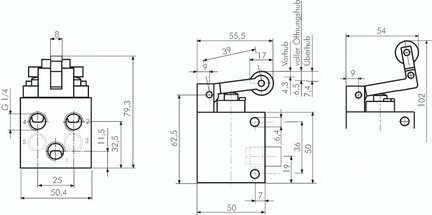

Zawór sterowany dźwignią z rolką jednokierunkową 5/2 G1/4, wzmocniony

SKU: RL514
Producent: Air-Com
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór sterowany dźwignią z rolką jednokierunkową 5/2 G1/4, wzmocniony

Zasada działania:

Zawór krańcowy 5/2 z dźwignią z rolką jednokierunkową - zawór jest uruchamiany tylko w jednym kierunku ruchu tłoczyska (np. na wysuwie). Podczas ruchu powrotnego zawór nie jest uruchamiany. Zawory z dźwignią jednokierunkową to krańcówki monostabilne.

Uwagi:

W stanie spoczynkowym droga zasilania "1" jest podłączona do drogi "2" natomiast droga odbiornika "4" jest odpowietrzona przez drogę "5". Po naciśnięciu dźwigni droga zasilania "1" łączy się z drogą do odbiornika "4" a droga "2" odpowietrzona jest przez drogę "3".

Dane techniczne:

Materiały:
Korpus: aluminium, uszczelki: NBR, dźwignia: stal / aluminium, rolka: stal

Wejście ciśnieniowe (zasilanie): na dowolnym przyłączu

Siła przesterowania: 35 N

Średnica nominalla: 7 mm

Przepływ: 600 l/min

Zakres temperatur: -10°C do +60°C

Ciśnienie robocze: -0.95 bar do 10 bar

Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

Parametry techniczne - Zawór sterowany dźwignią z rolką jednokierunkową 5/2 G1/4, wzmocniony

Waga
0,45 kg
Ciśnienie robocze
-0,95 do 10 bar
Gwint
1/4
Rodzaj gwintu
G
Przepływ
600 l/min
Sposób sterowania
rolką jednokierunkową
Nr kat.
RL514

Pliki do pobrania - Zawór sterowany dźwignią z rolką jednokierunkową 5/2 G1/4, wzmocniony

  • Strona katalogowa Pobierz
