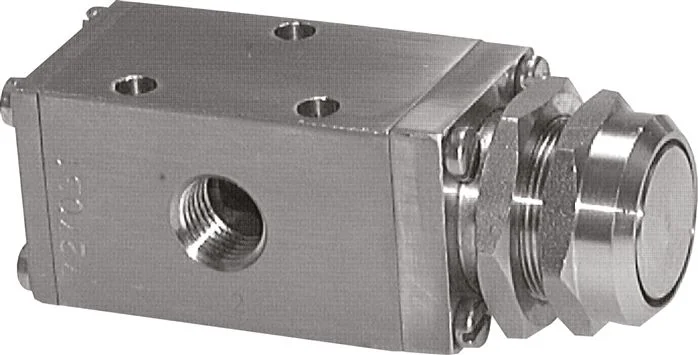

Zawór sterowany przyciskiem 5/2 G 1/2 powrót sprężyną, stal nierdzewna

ZAWORY MECHANICZNE STEROWANE CIĘGŁEM 3/2 i 5/2 G 1/4" i G 1/2" ZE STALI NIERDZEWNEJ

Charakterystyka zaworów mechanicznych z cięgłem 3/2 i 5/2 G 1/4" i G 1/2" ze stali nierdzewnej

• Zawory mechaniczne z cięgłem 3/2 i 5/2 są elementami pneumatyki do sterowania kierunkiem przepływu sprężonego powietrza
• Odmiany sterowania: zawór bistabilny z blokadą, zawór monostabilny z powrotem sprężyną
• Wykonanie ze stali nierdzewnej 1.4436 umożliwia ich pracę w środowisku agresywnym lub powodującym korozję lub tam gdzie występuje wysoka temperatura (do +180°C)
• Zawory o funkcji 3/2 to zawory z odpowietrzeniem
• Zawory o funkcji 3/2 stosowane są w układach pneumatyki np. do otwierania przepływu w instalacji pneumatycznej a po jego zamknięciu odpowietrzenie strony za zaworem
• Zawory 3/2 w zależności od podłączenia zasilania mogą spełniać funkcję NC (normalnie zamknięte) lub NO (normalnie otwarte)
• Zawory rozdzielające nierdzewne 3/2 i 5/2 można uzywać do bezpośredniego sterowania siłownikami pneumatycznymi jednostronnego lub dwustronnego działania
• Zawory z cięgłem ze stali nierdzewnej 3/2 i 5/2 nie wymagają do działania ciśnienia początkowego
• Zawory INOX 3/2 i 5/2 w układach pneumatyki montowane są przewodowo z użyciem przyłączy gwintowanych
• Zawory mogą być montowane w sposób tablicowy w pulpitach sterujących lub w szafach sterowniczych
• Do podłączenia stosowane są złączki wtykowe, złączki skręcane, przewody pneumatyczne i inne elementy armatury przyłączeniowej
• Dla zwiększenia trwałości zaworów zalecamy zamontowanie w przyłączach odpowietrzających tłumików hałasu

Zasada działania:

Zawory mechniczne bistabilne z blokadą sterowane cięgłe 3/2 i 5/2 są uruchamiane ręcznie poprzez jego wyciąganie i wciskanie. Po wysunięciu lub schowaniu popychacza zostaje on w pozycji przesterowanej  utrzymywany przez blokadę.

Zawory sterowane cięgłem, powrót sprężyną 3/2 i 5/2 uruchamia się ręcznie. W stanie nieprzesterowanym cięgło jest w pozycji "wystającej". Przesterowanie zaworu odbywa się poprzez wciśnięcie cięgła. Aby utrzymać zawór w pozycji przesterowanej należy ciągle naciskać na cięgło. Po zwolnieniu nacisku na cięgło zawór wraca do położenia początkowego siłą sprężyny.

Dane techniczne:
