Zasada działania:

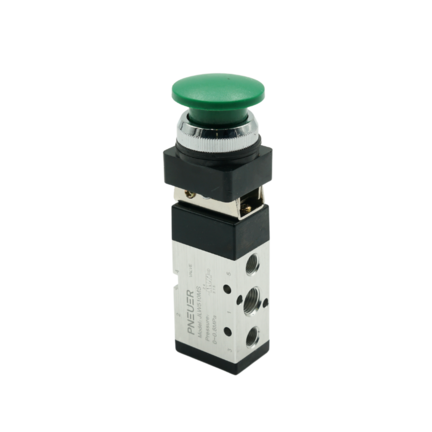

Zawory sterowane przyciskiem 5/2 są zaworami monostabilnymi uruchamianymi ręcznie. Po naciśnięciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny.
W stanie spoczynkowym droga zasilana "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"
Dane techniczne:
Materiały:
Korpus: aluminium anodowane, części wewnętrzne: aluminium i stal nierdzewna, uszczelki: tworzywo sztuczne i NBR
Przyłącza odpowietrzające: G 1/8"
Przepływ: 875 l/min
Ciśnienie pracy: 0 do 8 bar
Zakres temperatur: 0°C do +60°C
Medium robocze:
sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm
