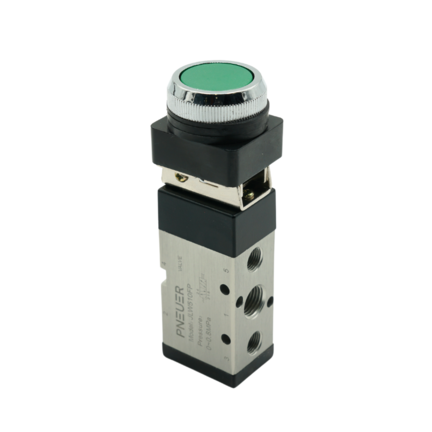

ZAWORY STEROWANE PRZYCISKIEM 5/2 G 1/4", seria JLW, PNEUER

Charakterystyka zaworów sterowane przyciskiem 5/2 G 1/4" serii JLW, PNEUER

• Zawory sterowane przyciskiem 5/2 JLW PNEUER są elementami pneumatyki sterujących kierunkiem przepływu sprężonego powietrza.
• Zawory z przyciskiem to zawory monostabilne sterowane bezpośrednio ręcznie
• Dostępne są wersje z przyciskiem krytym FP i przyciskiem wystającym MS w kolorze zielonym
• Zawory rozdzielające o funkcji 5/2 sterowane ręcznie stosuje się w pneumatycznych układach do sterowania siłownikami pneumatycznymi dwustronnego działania
• Zawory mechaniczne PNEUER wykorzystuje się do tworzenia układów sterowania pośredniego siłownikami pneumatycznym
• Zawory sterowane przyciskiem mogą być montowane w pulpitach operatorskich lub bezpośrednio w maszynach i urządzeniach
• Zaleca się zamontowanie tłumika hałasu G 1/4" w przyłącza "3" i "5" dla zabezpieczenia zaworu przed dostaniem się zanieczyszczeń do środka

Zasada działania:

Zawory sterowane przyciskiem 5/2 są zaworami monostabilnymi uruchamianymi ręcznie. Po naciśnięciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny.

W stanie spoczynkowym droga zasilana "1" jest połączona z drogą do odbiornika "2", droga odbiornika "4" jest odpowietrzona przez przyłącze "5". Po przesterowaniu droga zasilania "1" połączona jest z drogą odbiornika "4", natomiast przyłącze do odbiornika "2" jest odpowietrzone przez drogą "3"

Dane techniczne:

• Medium robocze: sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

Zawory sterowane przyciskiem 5/2 JLW PNEUER – co warto wiedzieć?

• Przeznaczone do stosowania w prostych układach pneumatycznych, do bezpośredniego sterowania siłownikami pneumatycznymi jednostronnego działania o małych średnicach
• Przy ich pomocy można realizować funkcję sterowania pośredniego zaworami pneumatycznymi 5/2
• Mogą pracować w układach od ciśnienia 0 do 8 barów
• Dostępne są w wersji monostabilnej, z powrotem sprężyną
• Mogą pracować jako normalnie zamknięte lub normalnie otwarte, w zależności od podłączenia przewodów
• Przeznaczone są do montażu przewodowego, w tym również pulpitowego
• Dostępne z gwintami calowymi G1/4”
• Zaleca się montaż tłumika hałasu w przyłączach odpowietrzających zaworu sterowanego przyciskiem 5/2 JLW PNEUER
