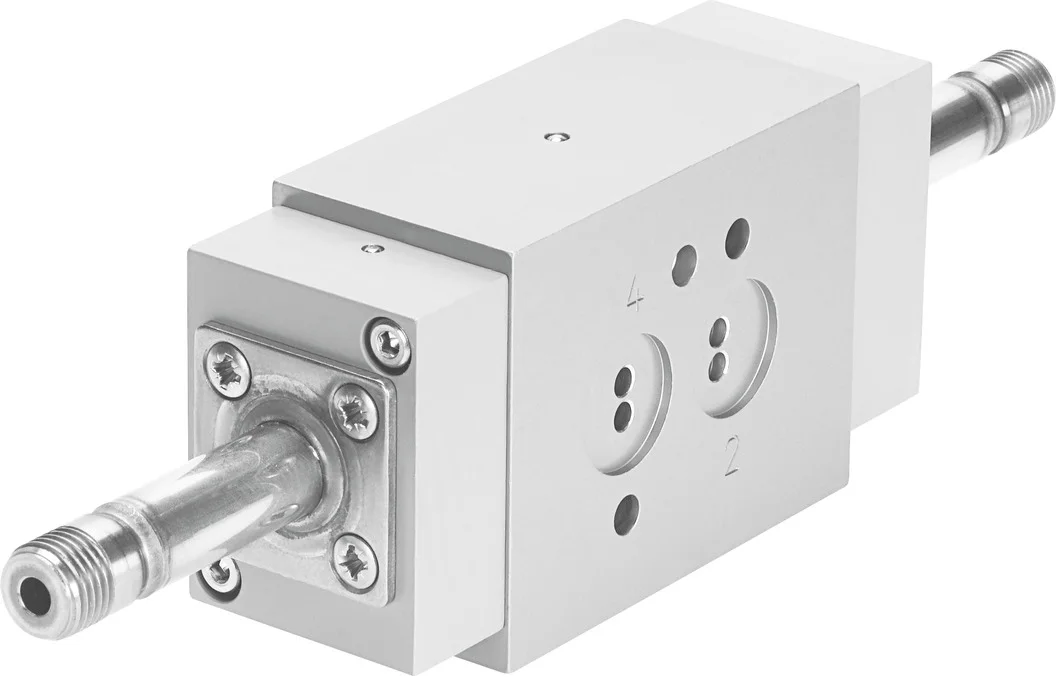

Zawór VOFC-L-B52-FG14-F19A (4514930) serii VOFC - Festo
SKU: OT-FESTO070755
MPN: VOFC-L-B52-FG14-F19A
Producent:
Festo
Cena netto/szt.
2 811,98 zł
3 458,74 zł
brutto/szt.
Opis produktu - Zawór VOFC-L-B52-FG14-F19A (4514930) serii VOFC - Festo
Sterowany pośrednio zawór pilotowy do szczególnie wymagających warunków pracy. Wersja redundantna dla systemów bezpieczeństwa do SIL3.
- Odpowiedni do automatyzacji procesów w instalacjach chemicznych i petrochemicznych
- Odpowiednie do użytku zewnętrznego w trudnych warunkach środowiskowych
- Dzięki przyłączu NAMUR szczególnie polecane do napędów ćwierćobrotowych
- Możliwość przestawienia zaworu między wewnętrznym i zewnętrznym zasilaniem pilotów
- Wersje z funkcjami zabezpieczającymi
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 40 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 989 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Ciśnienie robocze | 36.25 psi |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Stopień ochrony | IP65 |
| Średnica nominalna | 6 mm |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | brak |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995233 |
| Przepływ Kv przy napowietrzaniu | 1.08 m³/h |
| Przepływ Kv na odpowietrzeniu | 1.08 m³/h |
| Normalny przepływ nominalny 2-3 | 978 l/min |
| Czas wyłączania | 22 ms |
| Czas włączania | 26 ms |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:2:2] |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Temperatura medium | -25 degC |
| Temperatura otoczenia | -25 degC |
| Waga produktu | 680 g |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | Kołnierz 1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | Kołnierz 1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium ematalizowane |
Parametry techniczne - Zawór VOFC-L-B52-FG14-F19A (4514930) serii VOFC - Festo
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 2 High Demand, Produkt może być stosowany w SRP/CS do SIL 2 Low Demand
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
Kołnierz 1/4, Układ przyłączy NAMUR
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
Kołnierz 1/4, Układ przyłączy NAMUR
Przyłącze pneumatyczne 5
G1/4
Szerokość zabudowy
40 mm
Rodzaj uszczelnienia
Miękkie
Pomocnicze ręczne uruchamianie
Brak
Zasilanie pneum. pilotów
Wewnętrzne
Czas przełączania przy wyłączaniu
22 ms
Czas przełączania przy włączaniu
26 ms
Przepływ Kv napowietrzanie
1.08 m3/h
Przepływ Kv odpowietrzanie
1.08 m3/h
Normalny przepływ nominalny 2-3
978 l/min
Normalny przepływ nominalny
989 l/min
Ciśnienie robocze
2.5 ... 8 bar
Temperatura otoczenia
-25 ... 60 °C
Materiał uszczelnień
NBR
Stopień ochrony
IP65
Temperatura medium
-25 ... 60 °C
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
5/2 bistabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.25 ... 0.8 MPa
Klasa odporności na korozję CRC
4 – Bardzo wysoka odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
680 g
Wielkość nominalna
6 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO070755
Pliki do pobrania - Zawór VOFC-L-B52-FG14-F19A (4514930) serii VOFC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
