Zdjęcie produktu ma charakter poglądowy

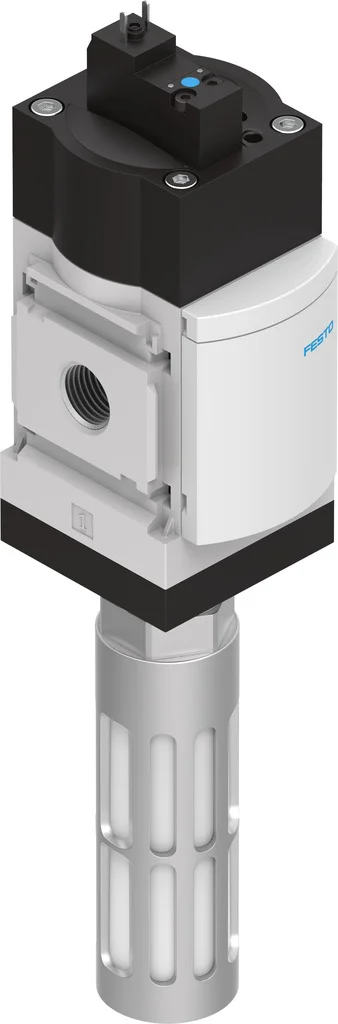

Zawór wolnego startu i odpowietrzający MS6-SV-1/2-C-10V24-S (8001469) serii MS6 - Festo
SKU: OT-FESTO034987
MPN: MS6-SV-1/2-C-10V24-S
Producent:
Festo
Cena netto/szt.
1 571,94 zł
1 933,49 zł
brutto/szt.
Opis produktu - Zawór wolnego startu i odpowietrzający MS6-SV-1/2-C-10V24-S (8001469) serii MS6 - Festo
Nasze zawory wolnego startu i odpowietrzenia MS6-SV błyskawicznie odłączają od zasilania krytyczne części w razie zatrzymania awaryjnego. W równie bezpieczny sposób odbywa się też ponowne uruchomienie instalacji.
- Szerokość modułu 62 mm
- Z funkcjami zabezpieczającymi
- Do bezpiecznego powolnego narastania ciśnienia zasilania i szybkiego odpowietrzenia
- Możliwość ustawiania czasu narastania ciśnienia
- Możliwość ustawiania ciśnienia przełączania
- Zasilanie 24 V DC
Dane techniczne
| Seria | MS |
| Wielkość | 6 |
| Szerokość modułu | 62 mm |
| Funkcja bezpieczeństwa | Odpowietrzenie |
| Performance Level (PL) | Odpowietrzenie / kategoria 1, poziom zapewnienia bezpieczeństwa c |
| Uwaga dotycząca dynamicznego wymuszania stanu | Częstotliwość przełączania min. 1/miesiąc |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Pokrycie | przekrycie dodatnie |
| Sposób uruchamiania | elektrycznie |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Sposób uszczelnienia | miękki |
| Funkcja odpowietrzenia | bez dławienia |
| Pomocnicze sterowanie ręczne | Na elektrozaworze wstępnego sterowania: bez blokady, z blokadą na zaworze wolnego startu i odpowietrzającym: z blokadą, samopowrotne |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie pilotem |
| Symbol | 00995813 |
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Ciśnienie robocze | 0.3 MPa |
| Ciśnienie robocze | 3 bar |
| Wartość C | 23.2 l/sbar |
| Wartość b | 0.4 |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 5700 l/min |
| Przepływ normalny na odpowietrzeniu 0,6->0 MPa (6->0 bar, 87->0 psi) | 7600 l/min |
| Czas wyłączania | 65 ms |
| Czas włączania | 370 ms |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: 1,8 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Stopień ochrony | IP65 |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Temperatura przechowywania | -10 degC |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Dopuszczenie do branży spożywczej | patrz rozszerzone informacje o materiale |
| Typ mocowania | Instalacja na przewodach |
| Pozycja montażu | dowolny |
| Waga produktu | 1006 g |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Przyłącze pneumatyczne 3 | G3/4 |
| Przyłącze elektryczne | 2-pin |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Zawór wolnego startu i odpowietrzający MS6-SV-1/2-C-10V24-S (8001469) serii MS6 - Festo
Funkcja odpowietrzenia
Bez możliwości dławienia
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Przyłącze pneumatyczne 1
G1/2
Przyłącze pneumatyczne 2
G1/2
Przyłącze pneumatyczne 3
G3/4
Wartość-b
0.4
Wartość-C
23.2 l/sbar
Funkcja bezpieczeństwa
Odpowietrzenie, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie)
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Pomocnicze ręczne uruchamianie
On pilot-solenoid valves: non-detenting with pressure build-up and exhaust valve: detenting, self-resetting
Zasilanie pneum. pilotów
Wewnętrzne
Czas przełączania przy wyłączaniu
65 ms
Czas przełączania przy włączaniu
370 ms
Charakterystyka cewki
24 V DC: 1,8 W
Raster
62 mm
Uwaga o dynamicznym wymuszaniu stanu
Częstotliwość przełączania min. 1/miesiąc
Performance Level (PL)
Odpowietrzenie/Kategoria 1, Poziom zapewnienia bezpieczeństwa c, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / kategoria 1, Poziom zapewnienia bezpieczeństwa c
Przepływ normalny, odpowietrzenie 0,6->0 MPa (6->0 bar, 87->0 psi)
7 600 l/min
Kanały bez przekrycia
Tak
Seria
MS
Czas pracy ciągłej
100 %
Ciśnienie robocze
3 do 10 bar
Temperatura otoczenia
0 do 60 °C
Materiał uszczelnień
NBR
Sposób montażu
Zabudowa w linii, Przy pomocy osprzętu, Do wyboru:
Stopień ochrony
IP65, Z gniazdem wtykowym
Temperatura medium
0 ... 60 °C
Przyłącze elektryczne
wtyczka 2-pin, forma C zgodna z EN 175301-803
Uwaga dotycząca materiałów
Zgodne z RoHS
Wielkość
6
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
3/2 zamknięty, monostabilny, Funkcja wolnego narastania ciśnienia
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
5 700 l/min
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
Zawór tłoczkowo-suwakowy
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Waga produktu
1 006 g
Temperatura przechowywania
-10 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy maszynowej EU
Dopuszczalne wahania napięcia
+/- 10 %
Waga
1,2 kg
Pozycja montażowa
dowolna
Rodzaj ochrony
IP65 z wtyczką
Typoszereg
MS
Tworzywo obudowy
odlew z aluminium
Nr kat.
OT-FESTO034987
Pliki do pobrania - Zawór wolnego startu i odpowietrzający MS6-SV-1/2-C-10V24-S (8001469) serii MS6 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
