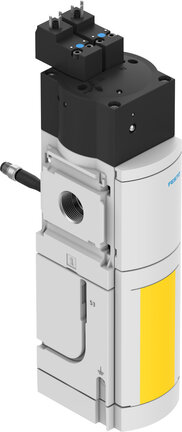

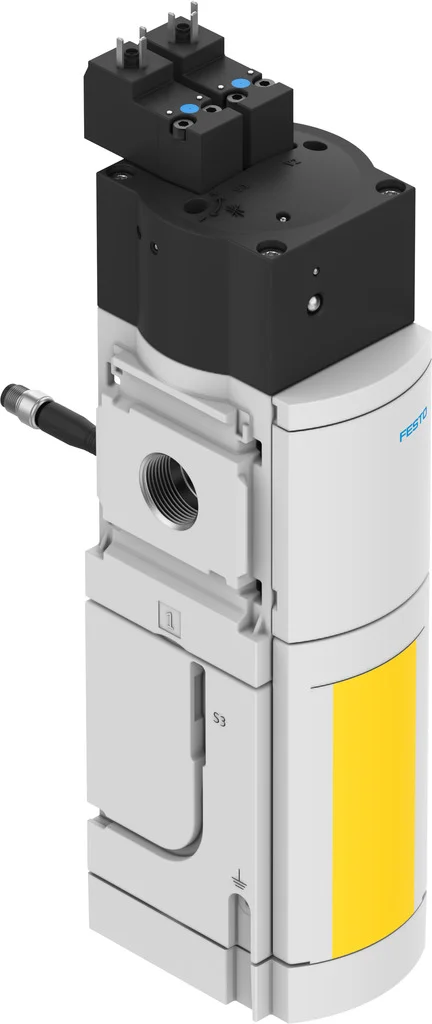

Zawór wolnego startu i odpowietrzający MS6-SV-1/2-D-10V24-2M8 (8038489) serii MS6 - Festo
SKU: OT-FESTO060551
MPN: MS6-SV-1/2-D-10V24-2M8
Producent:
Festo
Cena netto/szt.
3 029,94 zł
3 726,83 zł
brutto/szt.
Opis produktu - Zawór wolnego startu i odpowietrzający MS6-SV-1/2-D-10V24-2M8 (8038489) serii MS6 - Festo
Nasze zawory wolnego startu i odpowietrzenia MS6-SV błyskawicznie odłączają od zasilania krytyczne części w razie zatrzymania awaryjnego. W równie bezpieczny sposób odbywa się też ponowne uruchomienie instalacji.
- Szerokość modułu 62 mm
- Z funkcjami zabezpieczającymi
- Do bezpiecznego powolnego narastania ciśnienia zasilania i szybkiego odpowietrzenia
- Możliwość ustawiania czasu narastania ciśnienia
- Możliwość ustawiania ciśnienia przełączania
- Zasilanie 24 V DC
Dane techniczne
| Seria | MS |
| Wielkość | 6 |
| Szerokość modułu | 62 mm |
| Funkcja bezpieczeństwa | Odpowietrzenie |
| Safety Integrity Level (SIL) | Odpowietrzenie / SIL 3 |
| Performance Level (PL) | Odpowietrzanie / Kategoria 3, PL d |
| Uwaga dotycząca dynamicznego wymuszania stanu | Częstotliwość przełączania min. 1/miesiąc |
| Konstrukcja | Tłoczkowo-gniazdowa |
| Pokrycie | pokrycie ujemne |
| Sposób uruchamiania | elektrycznie |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Sposób uszczelnienia | miękki |
| Funkcja odpowietrzenia | bez dławienia |
| Zasada działania czujnika położenia | Zasada działania tłoka magnetycznego |
| Spełnia normę | DIN EN ISO 13849-1 |
| Pomocnicze sterowanie ręczne | brak |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie pilotem |
| Symbol | 00995704 |
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Ciśnienie robocze | 0.35 MPa |
| Ciśnienie robocze | 3.5 bar |
| Wartość C | 19.3 l/sbar |
| Wartość b | 0.21 |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 4300 l/min |
| Przepływ normalny na odpowietrzeniu 0,6->0 MPa (6->0 bar, 87->0 psi) | 9000 l/min |
| Maks. częstotliwość przełączania | 0.5 Hz |
| Czas wyłączania | 40 ms |
| Czas włączania | 130 ms |
| Czas pracy ciągłej | 100% |
| Wskaźnik stanu sygnału | LED |
| Parametry cewki | 24 V DC: 1,8 W |
| Znamionowe napięcie robocze DC | 24 V |
| Dopuszczalne wahania napięcia | +10% / -15% |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Stopień ochrony | IP65 |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -10 degC |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Certyfikacja | RCM Mark |
| Znak KC | KC-EMV |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Typ mocowania | Instalacja na przewodach |
| Pozycja montażu | dowolny |
| Waga produktu | 1900 g |
| Przyłącze pneumatyczne 1 | G1/2 |
| Przyłącze pneumatyczne 2 | G1/2 |
| Przyłącze pneumatyczne 3 | G1 |
| Przyłącze elektryczne | 2-pin |
| Przyłącze elektryczne wyłącznika zbliżeniowego | 2x kabel z wtyczką |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Materiał tłoczyska | Nierdzewna stal stopowa |
Parametry techniczne - Zawór wolnego startu i odpowietrzający MS6-SV-1/2-D-10V24-2M8 (8038489) serii MS6 - Festo
Zasilanie pneum. pilotów
Wewnętrzne
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Przyłącze pneumatyczne 1
G1/2
Przyłącze pneumatyczne 2
G1/2
Przyłącze pneumatyczne 3
G1
Wartość-b
0.21
Wartość-C
19.3 l/sbar
Funkcja bezpieczeństwa
Odpowietrzenie, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie)
Safety Integrity Level (SIL)
Odpowietrzenie / SIL 3, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / SIL3
Funkcja odpowietrzenia
Bez możliwości dławienia
Pomocnicze ręczne uruchamianie
Brak
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Czas przełączania przy wyłączaniu
40 ms
Czas przełączania przy włączaniu
130 ms
Charakterystyka cewki
24 V DC: 1,8 W
Wyświetlanie stanu sygnału
LED, Wyjścia dwustanowe
Raster
62 mm
Uwaga o dynamicznym wymuszaniu stanu
Częstotliwość przełączania min. 1/miesiąc
Performance Level (PL)
Odpowietrzenie/Kategoria 3, Poziom zapewnienia bezpieczeństwa d, Zapobieganie przed nieoczekiwanym rozruchem (odpowietrzanie) / kategoria 3, Poziom zapewnienia bezpieczeństwa ed
Przepływ normalny, odpowietrzenie 0,6->0 MPa (6->0 bar, 87->0 psi)
9 000 l/min
Maks. częstotliwość przełączania
0.5 Hz
Kanały bez przekrycia
Brak
Seria
MS
Zasada pomiaru położenia
Zasada pracy tłoczka magnetycznego
Przyłącze elektryczne, czujnik zbliżeniowy
2x kabel z wtyczką, 3-pin, M8, Możliwość obracania gwintu
Znak KC
KC-EMV
Ciśnienie robocze
3.5 ... 10 bar
Temperatura otoczenia
-10 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Zabudowa w linii, Przy pomocy osprzętu, Do wyboru:
Stopień ochrony
IP65, Z gniazdem wtykowym
Temperatura medium
-10 ... 50 °C
Przyłącze elektryczne
2-pin, 2x wtyczka, Schemat podłączenia typu C wg EN175301-803, Wg EN 175301-803
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Zgodne z RoHS
Wielkość
6
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
3/2 zamknięty, monostabilny, Funkcja wolnego narastania ciśnienia
Czas pracy ciągłej
100 %
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
4 300 l/min
Pozycja zabudowy
Dowolna
Zgodność z normą
DIN EN ISO 13849-1, DIN EN ISO 13849-2
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Konstrukcja
Tłoczkowo-gniazdowa
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Waga produktu
1 900 g
Temperatura przechowywania
-10 ... 50 °C
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy maszynowej EU
Dopuszczalne wahania napięcia
+10 % / -15 %
Nr kat.
OT-FESTO060551
Pliki do pobrania - Zawór wolnego startu i odpowietrzający MS6-SV-1/2-D-10V24-2M8 (8038489) serii MS6 - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
