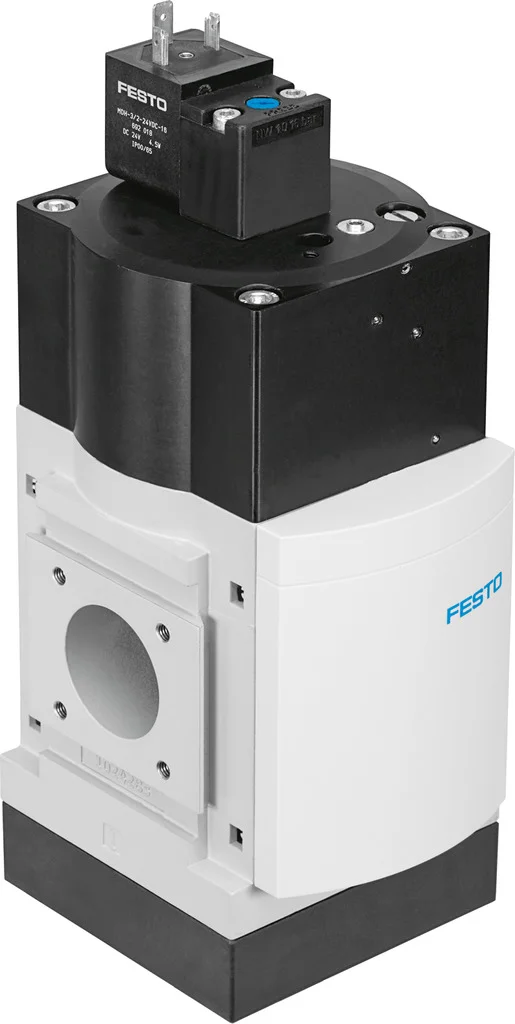

Zawór wolnego startu i odpowietrzający MS9-SV-G-C-V24-S-VS (570737) serii MS9 - Festo
Festo

Zawór wolnego startu i odpowietrzający MS9-SV-G-C-V24-S-VS (570737) serii MS9 - Festo

SKU: OT-FESTO035078 MPN: MS9-SV-G-C-V24-S-VS
Producent: Festo
Cena netto/szt. 3 248,01 zł
3 995,05 zł brutto/szt.
Zawór wolnego startu i odpowietrzający MS9-SV-G-C-V24-S-VS (570737) serii MS9 - Festo
3 248,01 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór wolnego startu i odpowietrzający MS9-SV-G-C-V24-S-VS (570737) serii MS9 - Festo

Wszystkie funkcje przygotowania sprężonego powietrza: regulatory ciśnienia, zawory załączające, filtry-regulatory ciśnienia i zawory wolnego startu z funkcją bezpieczeństwa, filtry, czujniki ciśnienia i przepływu, osuszacze, separatory wody, czujniki, smarownice i rozgałęziacze. Odpowiednie rozwiązanie dla każdego zadania. W wielkościach 4, 6, 9 i 12.

  • Szerokość modułu 90 mm
  • Z funkcjami zabezpieczającymi
  • Do bezpiecznego powolnego narastania ciśnienia zasilania i szybkiego odpowietrzenia
  • Możliwość ustawiania czasu narastania ciśnienia
  • Możliwość ustawiania ciśnienia przełączania
  • Zasilanie 24 V DC

Dane techniczne

SeriaMS
Wielkość9
Szerokość modułu90 mm
Funkcja bezpieczeństwaOdpowietrzenie
Performance Level (PL)Odpowietrzenie / do kategorii 1, Performance Level c
KonstrukcjaZawór tłoczkowo-suwakowy
Sposób uruchamianiaelektrycznie
Sposób uszczelnieniamiękki
Funkcja odpowietrzeniabez dławienia
Pomocnicze sterowanie ręcznebrak
Sposób powrotusprężyna mechaniczna
Rodzaj sterowaniasterowanie pilotem
Symbol00995240
Funkcja zaworu3/2 zamknięty monostabilny
Ciśnienie robocze0.35 MPa
Ciśnienie robocze3.5 bar
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)8300 l/min
Przepływ normalny na odpowietrzeniu 0,6->0 MPa (6->0 bar, 87->0 psi)19730 l/min
Czas pracy ciągłej100%
Parametry cewki24 V DC: 8,4 W
Znamionowe napięcie robocze DC24 V
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-B1/B2-L
Poziom ciśnienia akustycznego93 dB(A)
Stopień ochronyIP65
Temperatura medium0 degC
Temperatura otoczenia0 degC
Temperatura przechowywania0 degC
Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Typ mocowaniaInstalacja na przewodach
Pozycja montażudowolny
Waga produktu3200 g
Przyłącze manometruG1/8
Przyłącze pneumatyczne 3G1
Przyłącze elektryczneKształt A
Materiał obudowyAluminiowy odlew ciśnieniowy
Materiał uszczelnieńNBR
Materiał suwaka tłokowegoMosiądz
Materiał pokrywyStop aluminium do przeróbki plastycznej
Materiał pokrywy dolnejPA

Parametry techniczne - Zawór wolnego startu i odpowietrzający MS9-SV-G-C-V24-S-VS (570737) serii MS9 - Festo

Funkcja bezpieczeństwa
Odpowietrzenie
Temperatura przechowywania
0 ... 60 °C
Dopuszczalne wahania napięcia
+/- 10 %
Poziom ciśnienia akustycznego
93 dB(A)
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 1 zgodnie z FN942017-5 i EN60068-2-27
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Przyłącze pneumatyczne 3
G1, 1 NPT
Waga produktu
3 200 g
Funkcja odpowietrzenia
Bez możliwości dławienia
Pomocnicze ręczne uruchamianie
Brak
Materiał tłoczka suwakowego
Mosiądz
Charakterystyka cewki
24 V DC: 8,4 W
Raster
90 mm
Performance Level (PL)
Odpowietrzenie/ do Kategoria 1, Poziom zapewnienia bezpieczeństwa c
Przepływ normalny, odpowietrzenie 0,6->0 MPa (6->0 bar, 87->0 psi)
19 730 ... 21 720 l/min
Seria
MS
Materiał pokrywy na dole
PA
Wielkość
9
Ciśnienie robocze
3.5 ... 16 bar
Temperatura otoczenia
0 ... 60 °C
Materiał pokrywy
Stop aluminium
Materiał uszczelnień
NBR
Sposób montażu
Zabudowa w linii, Przy pomocy osprzętu, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
0 ... 60 °C
Przyłącze elektryczne
Schemat podłączenia typu A wg EN175301-803, Wtyczka, Wg EN 175301-803, Czworokątna konstrukcja
Uwaga dotycząca materiałów
Zgodne z RoHS
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
3/2 zamknięty, monostabilny, Funkcja wolnego narastania ciśnienia
Czas pracy ciągłej
100 %
Normalny przepływ nominalny
8 300 ... 16 550 l/min
Przyłącze manometru
G1/4, G1/8
Pozycja zabudowy
Dowolna
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Konstrukcja
Zawór tłoczkowo-suwakowy
Nr kat.
OT-FESTO035078

Pliki do pobrania - Zawór wolnego startu i odpowietrzający MS9-SV-G-C-V24-S-VS (570737) serii MS9 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
