EMC

Zawór z dźwignią 5/3 G 1/2, w poł. środkowym zasilany, centrowany sprężynami

SKU: H534-15PS
Producent: EMC
Cena netto/szt. 522,72 zł
642,95 zł brutto/szt.
Zawór z dźwignią 5/3 G 1/2, w poł. środkowym zasilany, centrowany sprężynami
522,72 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór z dźwignią 5/3 G 1/2, w poł. środkowym zasilany, centrowany sprężynami

Zasada działania:

Zawory mechniczne dźwigniowe z blokadą 5/3 serii VH są uruchamiane ręcznie. W położeniu nieprzesterowanym zawór znajduje się środkowym położeniu. Po przesterowaniu dźwigni pozostaje ona w położeniach przesterowanych utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się poprzez jej ustawienie w pozycji środkowej.

Zawory sterowane dźwignią centrowaną sprężynami 5/3 serii VH E-mc uruchamia się ręcznie. W położeniu nieprzesterowanym zawór utrzymuje położenie środkowe. Po przestawieniu dźwigni w prawo lub lewo uzyskuje się skrajne położenia zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór wraca do położenia wyjściowego (centrowany sprężynami).

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -5°C do +60°C

Średnica nominalna: dla wielkości G 1/8" - 3,4 mm, dla wielkości G 1/4" - 3,9 mm, dla wielkości G 1/2" - 6,2 mm

Ciśnienie robocze: 0 - 10 bar

Przeplyw: dla wielkości G 1/8" - 450 l/min, dla wielkości G 1/4" - 600 l/min, dla wielkości G 1/2" - 1350 l/min

Gwint do montażu pulpitowego: M22x1.5

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

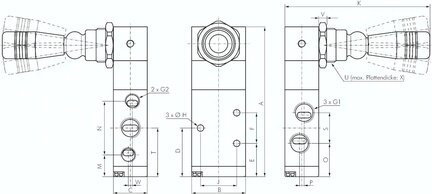

Parametry techniczne - Zawór z dźwignią 5/3 G 1/2, w poł. środkowym zasilany, centrowany sprężynami

T
57 mm
Gwint G2
G 1/2
Gwint G1
G 1/2
V
5 mm
X
4 mm
W
0 mm
U
M 22 x 1,5
O
39 mm
J
36 mm
P
4 mm
N
63 mm
M
25,5 mm
K
110 mm
S
36 mm
Waga
0,7 kg
H
5,5 mm
B
50 mm
C
34 mm
E
43 mm
F
28 mm
A
154 mm
Średnica zewnętrzna D
57 mm
Przepływ
1350 l/min
Typoszereg
VH40
Rodzaj gwintu
G
Funkcja
5/3 w położeniu środkowym zasilany
Gwint
1/2
Nr kat.
H534-15PS

Pliki do pobrania - Zawór z dźwignią 5/3 G 1/2, w poł. środkowym zasilany, centrowany sprężynami

  • Strona katalogowa Pobierz
