EMC

Zawór z dźwignią 5/3 G 1/8, w poł. środkowym odcięty, z blokadą

SKU: H531-06C
Producent: EMC
Cena netto/szt. 367,31 zł
451,79 zł brutto/szt.
Zawór z dźwignią 5/3 G 1/8, w poł. środkowym odcięty, z blokadą
367,31 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór z dźwignią 5/3 G 1/8, w poł. środkowym odcięty, z blokadą

Zasada działania:

Zawory mechniczne dźwigniowe z blokadą 5/3 serii VH są uruchamiane ręcznie. W położeniu nieprzesterowanym zawór znajduje się środkowym położeniu. Po przesterowaniu dźwigni pozostaje ona w położeniach przesterowanych utrzymywana przez blokadą. Przesterowanie w położenie początkowe dźwigni odbywa się poprzez jej ustawienie w pozycji środkowej.

Zawory sterowane dźwignią centrowaną sprężynami 5/3 serii VH E-mc uruchamia się ręcznie. W położeniu nieprzesterowanym zawór utrzymuje położenie środkowe. Po przestawieniu dźwigni w prawo lub lewo uzyskuje się skrajne położenia zaworu. Aby utrzymać zawór w położeniu przesterowanym należy ciągle przytrzymywać dźwignię. Po puszczeniu dźwigni zawór wraca do położenia wyjściowego (centrowany sprężynami).

Dane techniczne:

Materiały:
korpus i suwak: aluminium, uszczelki: NBR

Podłączenie zasilania ciśnieniem: możliwe do dowolnego przyłącza

Zakres temperatur: -5°C do +60°C

Średnica nominalna: dla wielkości G 1/8" - 3,4 mm, dla wielkości G 1/4" - 3,9 mm, dla wielkości G 1/2" - 6,2 mm

Ciśnienie robocze: 0 - 10 bar

Przeplyw: dla wielkości G 1/8" - 450 l/min, dla wielkości G 1/4" - 600 l/min, dla wielkości G 1/2" - 1350 l/min

Gwint do montażu pulpitowego: M22x1.5

Medium robocze: gazy neutralne, sprężone powietrze smarowane lub niesmarowane, filtrowane, maksymalna wielkość cząstek stałych 40 μm

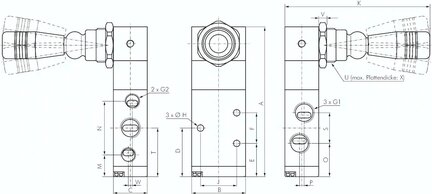

Parametry techniczne - Zawór z dźwignią 5/3 G 1/8, w poł. środkowym odcięty, z blokadą

T
28,2 mm
Gwint G2
G 1/8
Gwint G1
G 1/8
V
5 mm
X
4 mm
W
2 mm
U
M 22 x 1,5
O
20,2 mm
J
19 mm
P
3 mm
N
28 mm
M
14,2 mm
K
93 mm
S
16 mm
Waga
0,19 kg
H
3,3 mm
B
27 mm
C
18 mm
E
21,2 mm
F
14 mm
A
84,7 mm
Średnica zewnętrzna D
28,2 mm
Przepływ
450 l/min
Typoszereg
VH10
Rodzaj gwintu
G
Funkcja
5/3 w położeniu środkowym odcięty, z blokadą
Gwint
1/8
Nr kat.
H531-06C

Pliki do pobrania - Zawór z dźwignią 5/3 G 1/8, w poł. środkowym odcięty, z blokadą

  • Strona katalogowa Pobierz

Adres producenta/dystrybutora

No.228 Jiangning Road, Fenghua, Ningbo,China,315500
