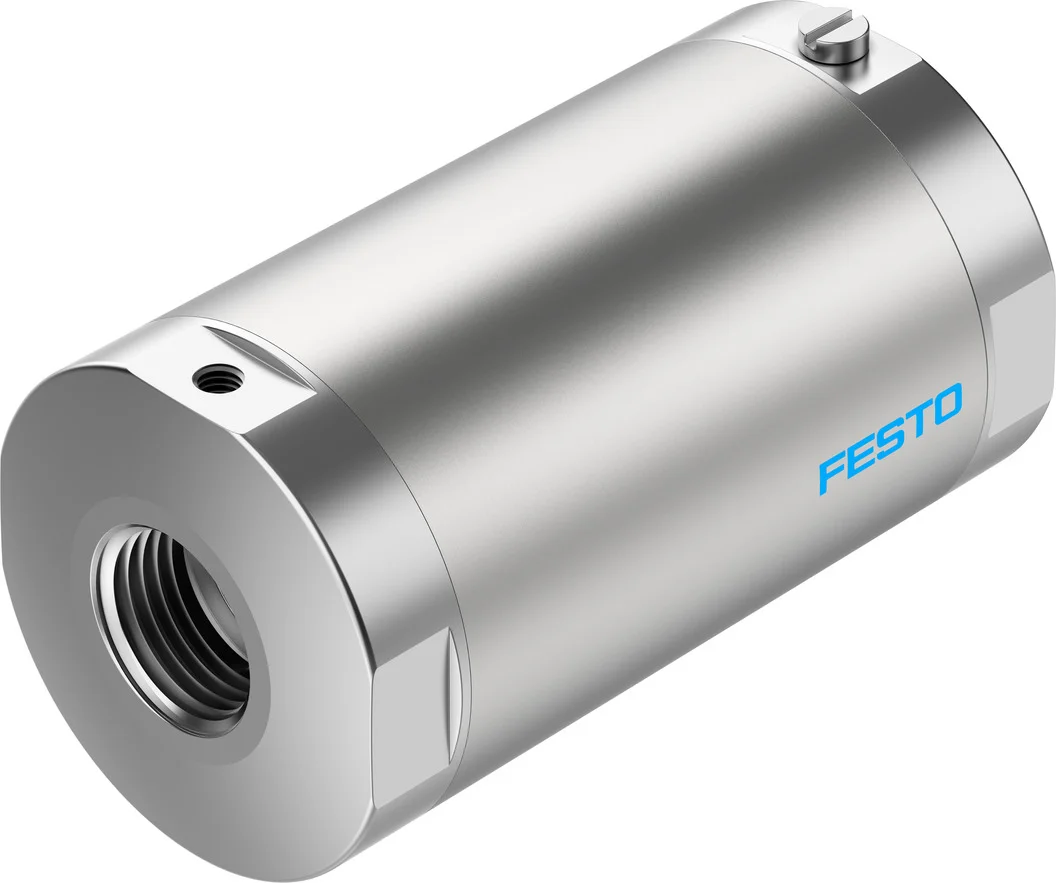

Zawór zaciskowy VZQA-C-M22C-15-S5S5-ALV4E-6-E (3412425) serii VZQA - Festo
Festo

Zawór zaciskowy VZQA-C-M22C-15-S5S5-ALV4E-6-E (3412425) serii VZQA - Festo

SKU: OT-FESTO058731 MPN: VZQA-C-M22C-15-S5S5-ALV4E-6-E
Producent: Festo
Cena netto/szt. 2 951,64 zł
3 630,52 zł brutto/szt.
Zawór zaciskowy VZQA-C-M22C-15-S5S5-ALV4E-6-E (3412425) serii VZQA - Festo
2 951,64 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór zaciskowy VZQA-C-M22C-15-S5S5-ALV4E-6-E (3412425) serii VZQA - Festo

Normalnie zamknięty czy normalnie otwarty? Wybór należy do Ciebie. Dzięki zaworowi zaciskowemu VZQA można jeszcze lepiej sterować przepływem mediów takich jak granulaty, ciecze zawierające cząstki stałe, media o wysokiej lepkości i media ścierne. Kompaktowy zawór jest szybki w montażu, łatwy do czyszczenia i konfigurowalny modułowo.

  • Budowa modułowa
  • Szybka i łatwa wymiana membrany
  • Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
  • Do mediów krytycznych, ściernych i lepkich
  • Konstrukcja łatwa do czyszczenia
  • Dowolny kierunek przepływu
  • Wersje z kontrolą pozycji krańcowej

Dane techniczne

KonstrukcjaZawór zaciskowy uruchamiany pneumatycznie
Sposób uruchamianiapneumatyczny
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Typ mocowaniaInstalacja na przewodach
Przyłącze zaworu procesowegoZacisk wg DIN 32676, seria A
Średnica nominalna DN15
Funkcja zaworu2/2 zamknięty monostabilny
Kierunek przepływurewersyjny
Ciśnienie medium0 MPa
Ciśnienie medium0 bar
Ciśnienie medium0 psi
Informacja dotycząca ciśnienia mediumStosowanie w zakresie podciśnienia zostało przetestowane do -0,09 MPa z powietrzem w temperaturze pokojowej.W zależności od zastosowania konieczne może być wytworzenie przeciwpodciśnienia po stronie sterowania, aby zapewnić przepływ mediów.
Ciśnienie robocze0.35 MPa
Ciśnienie robocze3.5 bar
Ciśnienie robocze50.75 psi
Ciśnienie nominalne zaworu armaturowego PN10
Ciśnienie rozrywające1.6 MPa
Ciśnienie rozrywające16 bar
Ciśnienie rozrywające232 psi
Sposób powrotusprężyna mechaniczna
Rodzaj sterowaniasterowanie zewnętrzne
Przyłącze zsilania pilotów 12M5
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:1]
Symbol00992981
MediumSprężone powietrze wg ISO 8573-1:2010 [-:-:1]
Maks. lepkość4000 mm²/s
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Temperatura przechowywania5 degC
Przepływ Kv5 m³/h
Czas włączania150 ms
Czas wyłączania250 ms
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał pokrywy obudowyNierdzewna stal stopowa
Numer materiału pokrywy obudowy1.4404 / AISI 316L
Materiał uszczelnieńFPM
Materiał elementu odcinającegoEPDM
Waga produktu608 g
Dopuszczenie do branży spożywczejpatrz rozszerzone informacje o materiale
Materiał pojemnikaPA6

Parametry techniczne - Zawór zaciskowy VZQA-C-M22C-15-S5S5-ALV4E-6-E (3412425) serii VZQA - Festo

Medium
Sprężone powietrze wg ISO 8573-1:2010 [-:-:1], Woda
Rodzaj sterowania
Z zewnętrznym sterowaniem
Kierunek przepływu
rewersyjny
Materiał pokrywy obudowy
Stal wysokostopowa, nierdzewna
Czas przełączania przy wyłączaniu
250 ms
Czas przełączania przy włączaniu
150 ms
Medium dla pilotów
Sprężone powietrze wg ISO 8573-1:2010 [7:4:1]
Przyłącze zasilania pilota 12
M5
Materiał pojemnika
PA6
Przyłącze zaworu procesowego
Zacisk wg DIN 32676 seria A
Sposób kasowania
Sprężyna mechaniczna
Ciśnienie znamionowe zaworu procesowego
10
Ciśnienie medium
0 MPa do 0,6 MPa
Maks. lepkość
4 000 mm2/s
Przepływ Kv
5 m3/h
Średnica nominalna DN
15
Ciśnienie medium w psi
0 ... 87 psi
Materiał element zamykającego
EPDM
Numer materiału pokrywy obudowy
1.4404 / AISI 316L
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-5 ... 60 °C
Materiał uszczelnień
FPM
Sposób montażu
Zabudowa w linii
Temperatura medium
-5 ... 100 °C
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium
Funkcja zaworu
2/2 zamknięty, monostabilny
Ciśnienie rozrywające
1.6 MPa, 16 bar, 232 psi
Ciśnienie robocze
3.5 ... 6 bar, 50.75 ... 87 psi
Ciśnienie robocze MPa
0.35 ... 0.6 MPa
Zgodność z PWIS
VDMA24364-Strefa III
Konstrukcja
Zawór zaciskowy uruchamiany pneumatycznie
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Waga produktu
608 g
Temperatura przechowywania
6 ... 8 °C
Sposób uruchomienia
Pneumatyczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO058731

Pliki do pobrania - Zawór zaciskowy VZQA-C-M22C-15-S5S5-ALV4E-6-E (3412425) serii VZQA - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
