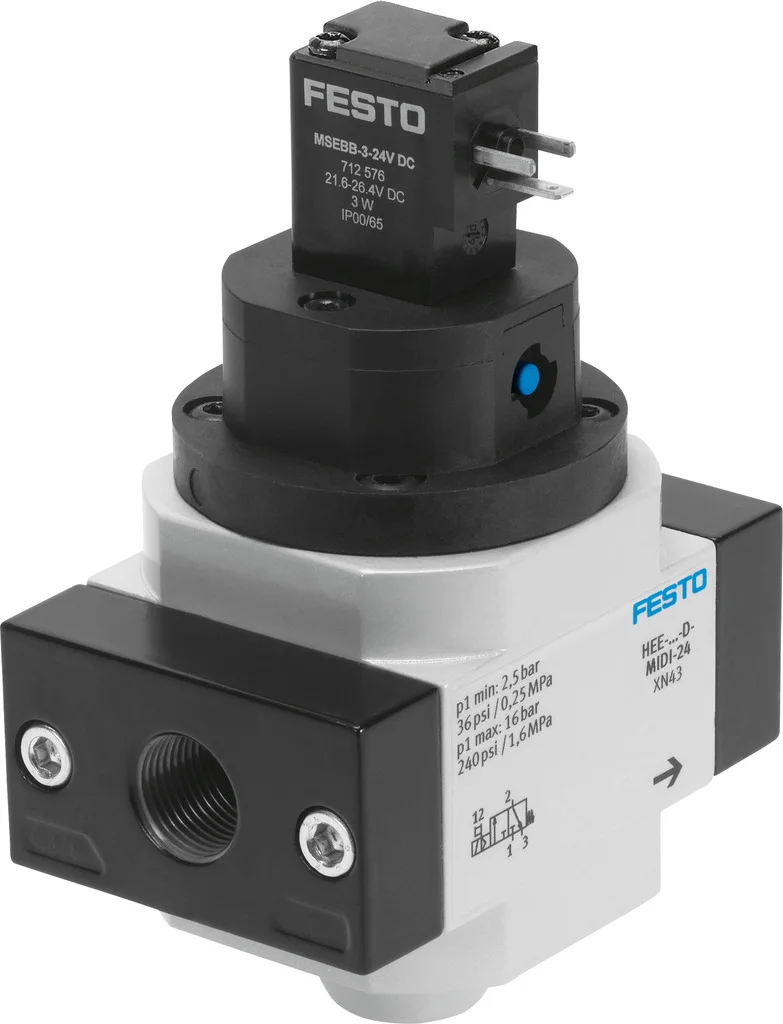

Zawór załączający HEE-3/8-D-MIDI-24 (172941) serii HEE - Festo
SKU: OT-FESTO016958
MPN: HEE-3/8-D-MIDI-24
Producent:
Festo
Cena netto/szt.
844,74 zł
1 039,03 zł
brutto/szt.
Opis produktu - Zawór załączający HEE-3/8-D-MIDI-24 (172941) serii HEE - Festo
- Elektryczny zawór 3/2 do napowietrzania i odpowietrzania instalacji pneumatycznych
- Do przyłącza 3 można podłączyć tłumik hałasu lub zużyte powietrze odprowadzać przewodem
- Z cewką magnetyczną, bez gniazda wtykowego
- Cewka przestawiana o 4 x 90deg
- Pomocnicze ręczne sterowanie - naciśnięcie/z blokadą
- Zasilanie 24 V DC, 110, 230 V AC
- Wielkości: Mini, Midi, Maxi
Dane techniczne
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób uruchamiania | elektrycznie |
| Sposób uszczelnienia | miękki |
| Funkcja odpowietrzenia | bez dławienia |
| Pomocnicze sterowanie ręczne | z blokadą |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie pilotem |
| Symbol | 00991008 |
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Ciśnienie robocze | 0.25 MPa |
| Ciśnienie robocze | 2.5 bar |
| Pokrycie | przekrycie dodatnie |
| Wartość C | 15.7 l/sbar |
| Wartość b | 0.33 |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 3200 l/min |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 24 V DC: 2,5 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Temperatura otoczenia | -10 degC |
| Typ mocowania | Instalacja na przewodach |
| Pozycja montażu | dowolny |
| Kierunek przepływu | jednokierunkowy |
| Waga produktu | 500 g |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Klasa czystości powietrza na wyjściu | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Przyłącze elektryczne | Kształt C |
| Wskaźnik stanu sygnału | Przy pomocy osprzętu |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Zawór załączający HEE-3/8-D-MIDI-24 (172941) serii HEE - Festo
Przyłącze pneumatyczne 3
G1/4
Dopuszczalne wahania napięcia
+/- 10 %
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
G3/8
Przyłącze pneumatyczne 2
G3/8
Waga produktu
500 g
Wartość-b
0.33
Wartość-C
15.7 l/sbar
Funkcja odpowietrzenia
Bez możliwości dławienia
Pomocnicze ręczne uruchamianie
Z blokadą
Charakterystyka cewki
24 V DC: 3 W
Wyświetlanie stanu sygnału
Przy pomocy osprzętu
Klasa czystości powietrza na wyjściu
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Konstrukcja
Zawór tłoczkowo-suwakowy
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Normalny przepływ nominalny
3 200 l/min
Czas pracy ciągłej
100 %
Funkcja zaworu
3/2 zamknięty, monostabilny
Materiał obudowy
Aluminium-odlew ciśnieniowy
Uwaga dotycząca materiałów
Zgodne z RoHS
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803, Wtyczka, Wg DIN EN 175301-803
Temperatura medium
-10 ... 60 °C
Sposób montażu
Zabudowa w linii, Przy pomocy osprzętu
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
2.5 ... 16 bar
Nr kat.
OT-FESTO016958
Pliki do pobrania - Zawór załączający HEE-3/8-D-MIDI-24 (172941) serii HEE - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
