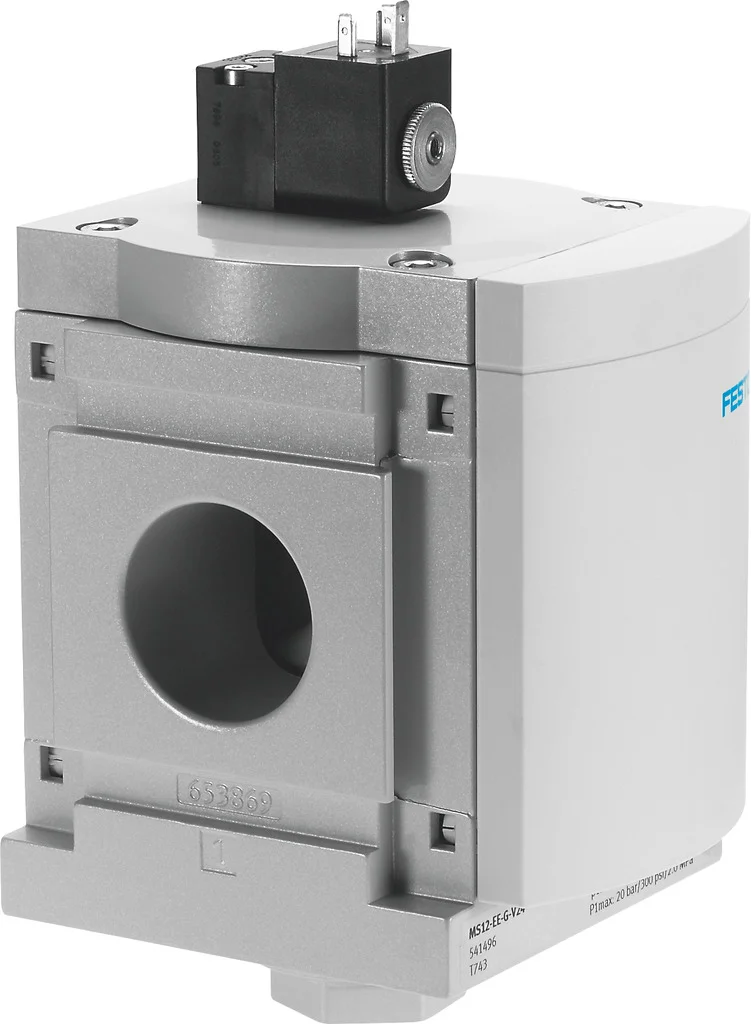

Zawór załączający MS12-EE-G-V24 (541496) serii MS12 - Festo
Festo

Zawór załączający MS12-EE-G-V24 (541496) serii MS12 - Festo

SKU: OT-FESTO024138 MPN: MS12-EE-G-V24
Producent: Festo
Cena netto/szt. 1 883,52 zł
2 316,73 zł brutto/szt.
Zawór załączający MS12-EE-G-V24 (541496) serii MS12 - Festo
1 883,52 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Zawór załączający MS12-EE-G-V24 (541496) serii MS12 - Festo

Wszystkie funkcje przygotowania sprężonego powietrza: regulatory ciśnienia, zawory załączające, filtry-regulatory ciśnienia i zawory wolnego startu z funkcją bezpieczeństwa, filtry, czujniki ciśnienia i przepływu, osuszacze, separatory wody, czujniki, smarownice i rozgałęziacze. Odpowiednie rozwiązanie dla każdego zadania. W wielkościach 4, 6, 9 i 12.

  • Szerokość modułu 124 mm
  • Elektryczny zawór 3/2 do napowietrzania i odpowietrzania instalacji pneumatycznych
  • Do przyłącza 3 można podłączyć tłumik hałasu lub zużyte powietrze odprowadzać przewodem
  • Zasilanie 24 V DC, 110, 230 V AC
  • Opcjonalnie z manometrem i czujnikiem ciśnienia
  • Z cewką magnetyczną, bez gniazda wtykowego

Dane techniczne

KonstrukcjaZawór tłoczkowo-suwakowy
Sposób uruchamianiaelektrycznie
Funkcja odpowietrzeniabez dławienia
Pomocnicze sterowanie ręcznez blokadą
Sposób powrotusprężyna mechaniczna
Rodzaj sterowaniasterowanie pilotem
Symbol00991308
Funkcja zaworu3/2 zamknięty monostabilny
Ciśnienie robocze3 bar
Pokrycieprzekrycie dodatnie
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)25000 l/min
Czas pracy ciągłej100%
Parametry cewki24 V DC: 4,5 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura medium-10 degC
Stopień ochronyIP65
Temperatura otoczenia-10 degC
Typ mocowaniaInstalacja na przewodach
Pozycja montażudowolny
Kierunek przepływujednokierunkowy
Waga produktu3800 g
Przyłącze pneumatyczne 1Moduł baterii
Przyłącze pneumatyczne 2Moduł baterii
Przyłącze pneumatyczne 3G1
Przyłącze zasilania powietrzem pilotówwew.
Przyłącze elektrycznewg DIN EN 175301-803
Materiał uszczelnieńNBR
Materiał obudowyAluminiowy odlew ciśnieniowy

Parametry techniczne - Zawór załączający MS12-EE-G-V24 (541496) serii MS12 - Festo

Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Charakterystyka cewki
24 V DC: 4,5 W
Zasilanie pneum. pilotów
Wewnętrzne
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Funkcja odpowietrzenia
Bez możliwości dławienia
Przyłącze pneumatyczne 3
G1
Przyłącze pneumatyczne 2
Moduł bateryjny
Przyłącze pneumatyczne 1
Moduł bateryjny
Kierunek przepływu
Jednokierunkowy
Rodzaj sterowania
Z pilotem
Sposób kasowania
Sprężyna mechaniczna
Sposób uruchomienia
Elektryczny
Dopuszczalne wahania napięcia
+/- 10 %
Waga produktu
3 800 g
Konstrukcja
Zawór tłoczkowo-suwakowy
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Normalny przepływ nominalny
25 000 ... 32 000 l/min
Czas pracy ciągłej
100 %
Funkcja zaworu
3/2 zamknięty, monostabilny
Materiał obudowy
Aluminium-odlew ciśnieniowy
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Przyłącze elektryczne
Wg DIN EN 175301-803, Czworokątna konstrukcja
Temperatura medium
-10 ... 50 °C
Stopień ochrony
IP65
Sposób montażu
Zabudowa w linii, Przy pomocy osprzętu, Do wyboru:
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 do 50 °C
Ciśnienie robocze
3 do 16 bar
Waga
4,7 kg
Pozycja montażowa
dowolna
Nr kat.
OT-FESTO024138

Pliki do pobrania - Zawór załączający MS12-EE-G-V24 (541496) serii MS12 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
