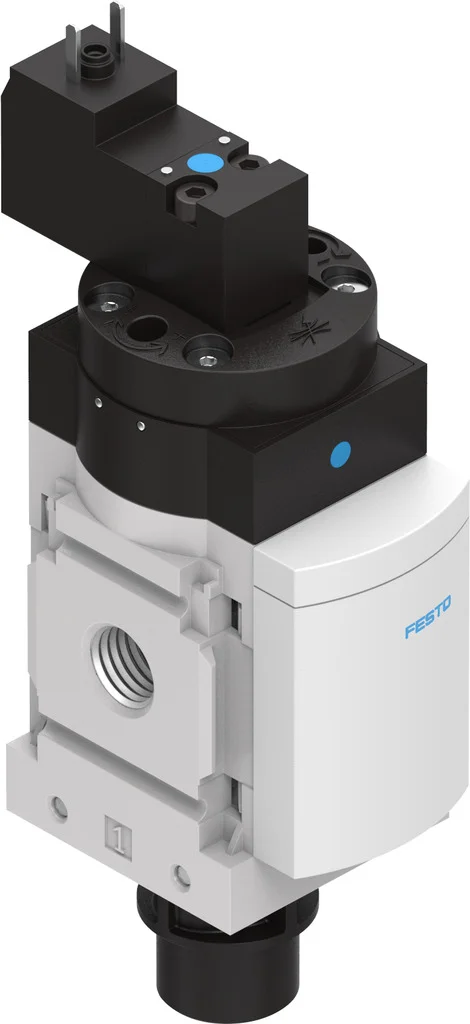

Zawór załączający MS4-EE-1/4-V110 (529535) serii MS4 - Festo
SKU: OT-FESTO019201
MPN: MS4-EE-1/4-V110
Producent:
Festo
Cena netto/szt.
549,45 zł
675,82 zł
brutto/szt.
Opis produktu - Zawór załączający MS4-EE-1/4-V110 (529535) serii MS4 - Festo
Wszystkie funkcje przygotowania sprężonego powietrza: regulatory ciśnienia, zawory załączające, filtry-regulatory ciśnienia i zawory wolnego startu z funkcją bezpieczeństwa, filtry, czujniki ciśnienia i przepływu, osuszacze, separatory wody, czujniki, smarownice i rozgałęziacze. Odpowiednie rozwiązanie dla każdego zadania. W wielkościach 4, 6, 9 i 12.
- Szerokość modułu 40 mm
- Elektryczny zawór 3/2 do napowietrzania i odpowietrzania instalacji pneumatycznych
- Do przyłącza 3 można podłączyć tłumik hałasu lub zużyte powietrze odprowadzać przewodem
- Zasilanie 24 V DC, 110, 230 V AC
- Opcjonalnie z manometrem i czujnikiem ciśnienia
- Z cewką magnetyczną, bez gniazda wtykowego
Dane techniczne
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób uruchamiania | elektrycznie |
| Funkcja odpowietrzenia | bez dławienia |
| Pomocnicze sterowanie ręczne | z blokadą |
| Sposób powrotu | sprężyna mechaniczna |
| Rodzaj sterowania | sterowanie pilotem |
| Symbol | 00991008 |
| Funkcja zaworu | 3/2 zamknięty monostabilny |
| Ciśnienie robocze | 4 bar |
| Pokrycie | przekrycie dodatnie |
| Wartość C | 9.5 l/sbar |
| Wartość b | 0.44 |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2000 l/min |
| Czas pracy ciągłej | 100% |
| Parametry cewki | 110 V AC: 50/60 Hz, pobór mocy przy załączaniu 3,0 VA, moc podtrzymania 2,4 VA |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | -10 degC |
| Dopuszczenie do branży spożywczej | patrz rozszerzone informacje o materiale |
| Typ mocowania | Instalacja na przewodach |
| Pozycja montażu | dowolny |
| Kierunek przepływu | jednokierunkowy |
| Waga produktu | 273 g |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Przyłącze elektryczne | Kształt C |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Zawór załączający MS4-EE-1/4-V110 (529535) serii MS4 - Festo
Konstrukcja
Zawór tłoczkowo-suwakowy
Charakterystyka cewki
110 V AC: 50/60 Hz, moc przełączana 3 VA, moc podtrzymania 2,4 VA
Zasilanie pneum. pilotów
Wewnętrzne
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Funkcja odpowietrzenia
Bez możliwości dławienia
Wartość-C
9.5 l/sbar
Wartość-b
0.44
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 1
G1/4
Kierunek przepływu
Jednokierunkowy
Rodzaj sterowania
Z pilotem
Sposób kasowania
Sprężyna mechaniczna
Sposób uruchomienia
Elektryczny
Waga produktu
273 g
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4], Gazy obojętne
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Normalny przepływ nominalny
2 000 l/min
Czas pracy ciągłej
100 %
Funkcja zaworu
3/2 zamknięty, monostabilny
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Przyłącze elektryczne
Schemat podłączenia typu C wg EN175301-803, Wtyczka, Wg DIN EN 175301-803, Czworokątna konstrukcja
Temperatura medium
-10 ... 60 °C
Stopień ochrony
IP65
Sposób montażu
Zabudowa w linii, Przy pomocy osprzętu, Do wyboru:
Materiał uszczelnień
NBR
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
4 ... 14 bar
Nr kat.
OT-FESTO019201
