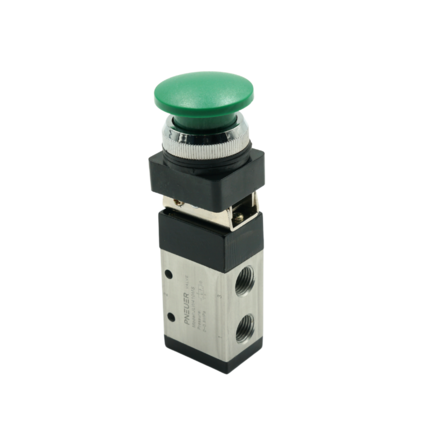

Zawory pilotowe sterowane przyciskiem 3/2, seria JLW - PNEUER

ZAWORY STEROWANE PRZYCISKIEM 3/2 G 1/8" i G 1/4", seria JLW, PNEUER

Charakterystyka zaworów sterowane przyciskiem 3/2 G 1/8" i G 1/4" serii JLW, PNEUER

• Zawory sterowane przyciskiem 3/2 JLW PNEUER są elementami pneumatyki sterujących kierunkiem przepływu sprężonego powietrza.
• Zawory z przyciskiem są to zawory monostabilne sterowane bezpośrednio ręcznie
• Dostępne są wersje z przyciskiem zielonym krytym FP, przyciskiem zielonym wystającym MS oraz z przyciskiem awaryjnym czerwonym MT
• Zawory rozdzielające sterowane mechanicznie stosuje się w pneumatycznych układach do sterowania siłownikami pneumatycznymi jednostronnego działania
• Zawory 3/2 mogą być wykorzystywane jako zawory otwierające przepływ w instalacjach pneumatycznych
• Zawory z przełącznikiem 3/2 PNEUER nie wymagają do działania ciśnienia początkowego
• Zawory mechaniczne PNEUER wykorzystuje się do budowy podstawowych układów sterowania pośredniego siłownikami pneumatycznym
• Zawory sterowane przełącznikiem mogą być montowane w pulpitach operatorskich lub bezpośrednio w maszynach i urządzeniach
• Zawory mechaniczne 3/2 są sterowane bezpośrednio i w zależności od podłączenia zasilania pracują jako NC (normalnie zamknięte) lub NO (normalnie otwarte)
• Są powszechnie stosowane w układach pneumatycznych do inicjowania startu cyklu pracy urządzenia lub do sterowania pośredniego zaworami sterowanymi pneumatycznie
• Zaleca się zamontowanie tłumika hałasu w przyłącze "3" dla zabezpieczenia zaworu przed dostaniem się zanieczyszczeń

Zasada działania:

Zawory sterowane przyciskiem 3/2 są zaworami monostabilnymi uruchamiane ręcznie. Po naciśnieciu przycisku zawór się przesterowuje. Aby utrzymać zawór w położeniu przesterowanym należy ciągle naciskać przycisk. Po zwolnieniu nacisku na przycisk zawór wraca do położenia początkowego siłą sprężyny

Zawory sterowane przyciskiem awaryjnym są uruchamiane ręcznie. Po awaryjnym naciśnieciu przycisku zawór się przesterowuje i zostaje w pozycji przesterowanej. Aby zwolnić zawór należy przekręcic przycisk

W stanie spoczynkowym (dla wersji NC) droga zasilana "1" jest odcięta a droga "2" odpowietrzona przez przyłącze "3". Po przesterowaniu droga "2" jest zasilana z przyłącza "1", odpowietrzenie drogą "3" jest odcięte

Dane techniczne:

Zawory sterowane przyciskiem 3/2 JLW PNEUER – co warto wiedzieć?

• Przeznaczone do stosowania w prostych układach pneumatycznych, do bezpośredniego sterowania siłownikami pneumatycznymi jednostronnego działania o małych średnicach
• Spełniają w układach automatycznego sterowania funkcję zaworu START, inicjującego cykl pracy maszyny
• Przy ich pomocy można realizować funkcję sterowania pośredniego zaworami pneumatycznymi
• Mogą pracować w układach od ciśnienia 0 do 8 barów
• Zawory sterowane przyciskiem 3/2 JLW PNEUER typu MT, realizują funkcję stopu awaryjnego, do zatrzymywania cyklów pracy w maszynach i urządzeniach
• Dostępne są w wersji monostabilnej, z powrotem sprężyną
• Mogą pracować jako normalnie zamknięte lub normalnie otwarte, w zależności od podłączenia przewodów
• Przeznaczone są do montażu przewodowego, w tym również pulpitowego
• Dostępne z gwintami calowymi G1/8” i G1/4”
• Zaleca się montaż tłumika hałasu w przyłączu odpowietrzającym zaworu sterowanego przyciskiem 3/2 JLW PNEUER
