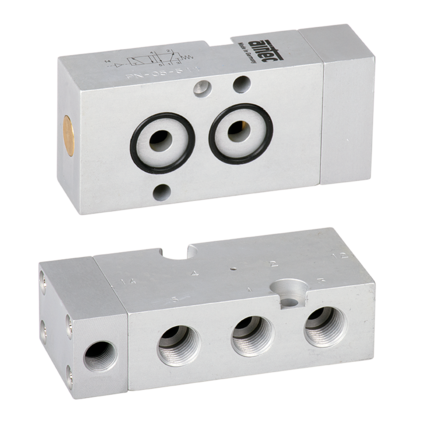

Zawory pneumatyczne 3/2, 5/2 i 5/3 G 1/4", NAMUR, seria PN-05 - Airtec

ZAWORY PNEUMATYCZNE ZNORMALIZOWANE 3/2, 5/2 i 5/3 G 1/4",NAMUR seria PN-05, Airtec

Charakterystyka zaworów sterowanych pneumatycznie NAMUR 3/2, 5/2 i 5/3 G 1/4", Airtec

• Zawory znormalizowane 3/2, 5/2 i 5/3 sterowane pneumatycznie, NAMUR seria PN-05 (rozdzielacze lub zawory rozdzielające) to grupa elementów do sterowania kierunkiem przepływu sprężonego powietrza
• Zawory NAMUR służą do sterowania zaworami kulowymi z napędem pneumatycznym jednostronnego i dwustronnego działania
• Zawory NAMUR  Airtec stosuje się w układach automatyki przemysłowej oraz do zaworów procesowych
• Zawory Namur sterowane pneumatycznie dostępne są w wersjach: 3/2 powrót sprężyną, 5/2 powrót sprężyną, 5/2 bistabilny, 5/3 w położeniu środkowym odcięty
• Zawory znormalizowane NAMUR posiadają standardowe przyłącza wyjściowe pasujące do przyłączy wykonanych na korpusach zaworów kulowych z napędem pneumatycznym
• Zamocowanie zaworu NAMUR Airtec bezpośrednio na siłowniku z napędem pneumatycznym znacznie poprawia dynamikę jego działania oraz zmniejsza ilość potrzebnych elementów złącznych.
• Zastosowanie zaworów NAMUR pozwala na stworzenie kompletnego zespołu napęd-sterowanie
• Kompletne zespoły napędowo-sterujące wykorzystuje się do sterowania zaworami procesowymi wykorzystywanymi w procesach technologicznych

Dane techniczne:

Zawory znormalizowane NAMUR występują jako:

• sterowane pneumatycznie seria PN-05,
• sterowane elektrycznie seria KN-05, KN-55, MN-06, MN-22,

Dostępne funkcje zaworów: 3/2, 5/2 i 5/3

Medium robocze: sprężone powietrze filtrowane, smarowane lub niesmarowane mgłą olejową

Średnica nominalna: 6 mm.

Gwinty przyłączeniowe: G1/4.

Przepływ:

• dla zaworów 3/2 - 800 l/min
• dla zaworów 5/2 - 900 l/min
• dla zaworów 5/3 - 680 l/min

Ciśnienie pracy: 0 - 10 barów

Ciśnienie sterujące: w zależności od wersji (dane w kartach katalogowych).

Zawory znormalizowane 3/2, 5/2 i 5/3 sterowane pneumatycznie, NAMUR seria PN-05 Airtec – co warto wiedzieć?

Zawory rozdzielające pneumatyczne znormalizowane NAMUR Airtec służą do sterowania siłownikami i napędami pneumatycznymi. Sterowanie rozdzielaczami pneumatycznymi NAMUR serii PN-05 może być realizowane:

• elektrozaworami Airtec 3/2 lub 5/2,
• zaworami mechanicznymi,
• z wysp zaworowych Airtec.

Montaż zaworów znormalizowanych NAMUR odbywa się przy pomocy śrub i załączonych uszczelek na standardowych przyłączach napędów pneumatycznych obrotowych.

Do sterowania siłownikami obrotowymi dwustronnego działania wykorzystuje się zawory 5/2, do sterowania siłownikami obrotowymi jednostronnego działania - zawory NAMUR 3/2 NC. Zawory z funkcją 5/3 NAMUR stosuje się do zatrzymywania siłowników w trakcie ruchu.

Elektrozawory znormalizowane NAMUR posiadają dodatkowe sterowanie ręczne. Do elektrozaworów znormalizowanych NAMUR Airtec oferujemy:

• cewki o napięciach od 12V DC do 230V AC i różnym mocach,
• cewki z przyłączem elektrycznym M12,
• cewki elektromagnetyczne o podwyższonej odporności na wilgoć,
• elektromagnesy w standardzie ATEX,
• wtyczki standardowe i z diodami LED,
• części zamienne,
• osprzęt montażowy,
• akcesoria do podłączania elektrycznego.

Do zaworów serii NAMUR Airtec dostępne są dodatkowe akcesoria oraz specjalne płyty z zaworami funkcyjnymi (np. z zaworami dławiąco-zwrotnymi).
