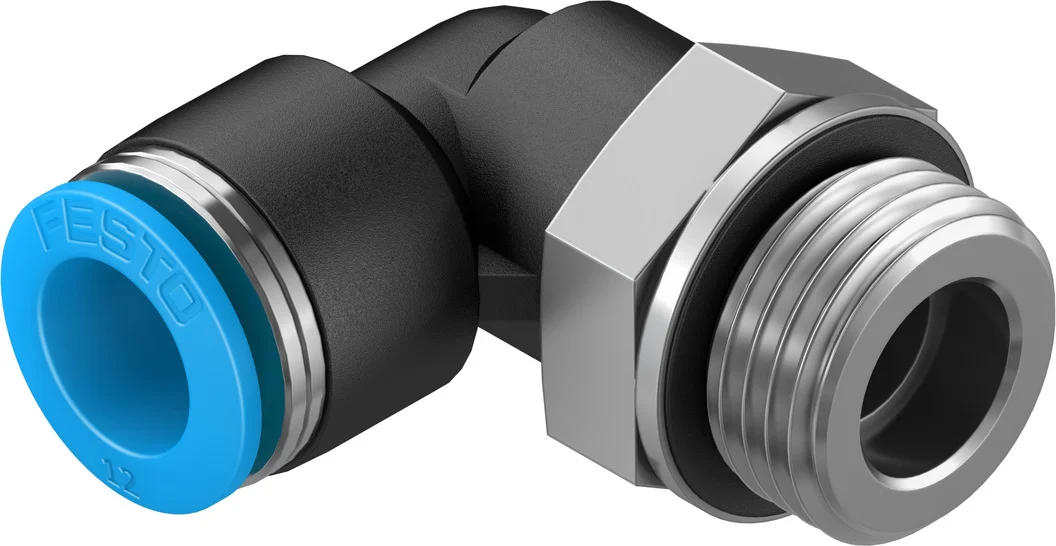

Złącza wtykowe kątowe serii QSL: charakterystyka i dostępne warianty

Złącza wtykowe kątowe serii QSL to rodzina produktów z oferty Air-Com. Element kątowy zmienia kierunek prowadzenia połączenia, więc nie trzeba dokładać osobnego odcinka pośredniego.

Dane techniczne z karty produktu

• Seria standardowa
• Zakres wariantów: szeroki wybór zapewniający maksymalną elastyczność w przypadku standardowych zastosowań
• PBT i niklowany mosiądz

Parametry dostępne w konfiguratorze

Zależnie od wykonania w konfiguratorze można wybrać:

• Materiał: Tworzywo sztuczne PBT
• Gwint: 1/8"; 1/4"; 1/2"; 3/8"
• Średnica zewnętrzna przewodu: 4 mm; 6 mm; 8 mm; 10 mm; 12 mm; 16 mm

To pełny zakres opcji w rodzinie. Nie każda kombinacja tych wartości istnieje jako osobny produkt.

Jak dobrać element kątowy do zmiany kierunku instalacji?

Przy elemencie kątowym liczy się orientacja króćca i to, ile miejsca jest na montaż. Porównując wersje, warto zwrócić uwagę na rozmiar i standard przyłączy, materiał oraz warunki pracy instalacji. Parametry podane w nazwie wariantu dotyczą tylko tego wykonania.

Wskazówki przed montażem

Przed montażem trzeba sprawdzić, czy wymiary, standard gwintu lub średnica przewodu pasują do elementów współpracujących. Uszczelnienie i mocowanie dobiera się do rodzaju połączenia.

Dane do potwierdzenia przed zamówieniem

Karta produktu nie podaje jednoznacznie następujących informacji: ciśnienie, temperatura pracy, informacje dotyczące montażu. Jeśli instalacja ma szczególne wymagania, trzeba je potwierdzić dla wybranego wariantu przed zastosowaniem produktu.

Najczęstsze pytania (FAQ)

Na co zwrócić uwagę przy montażu w ograniczonej przestrzeni? Na geometrię wybranego wariantu. Trzeba ją porównać z miejscem na narzędzie i promieniem, pod jakim będzie prowadzony przewód.

Jak sprawdzić, którą konfigurację zamówić? Najprościej porównać pełną nazwę wariantu i parametry z konfiguratora z wymaganiami danego połączenia.

Czy podane parametry obowiązują dla wszystkich wykonań? Nie zawsze. Zakres opcji dotyczy całej rodziny, a dane każdego wariantu trzeba sprawdzić osobno.

Gdzie sprawdzić aktualną ofertę? Aktualne konfiguracje i szczegóły są na karcie produktu w sklepie Air-Com.
