Złącze wtykowe CQ-3/8-12 (177682) serii CQ - Festo

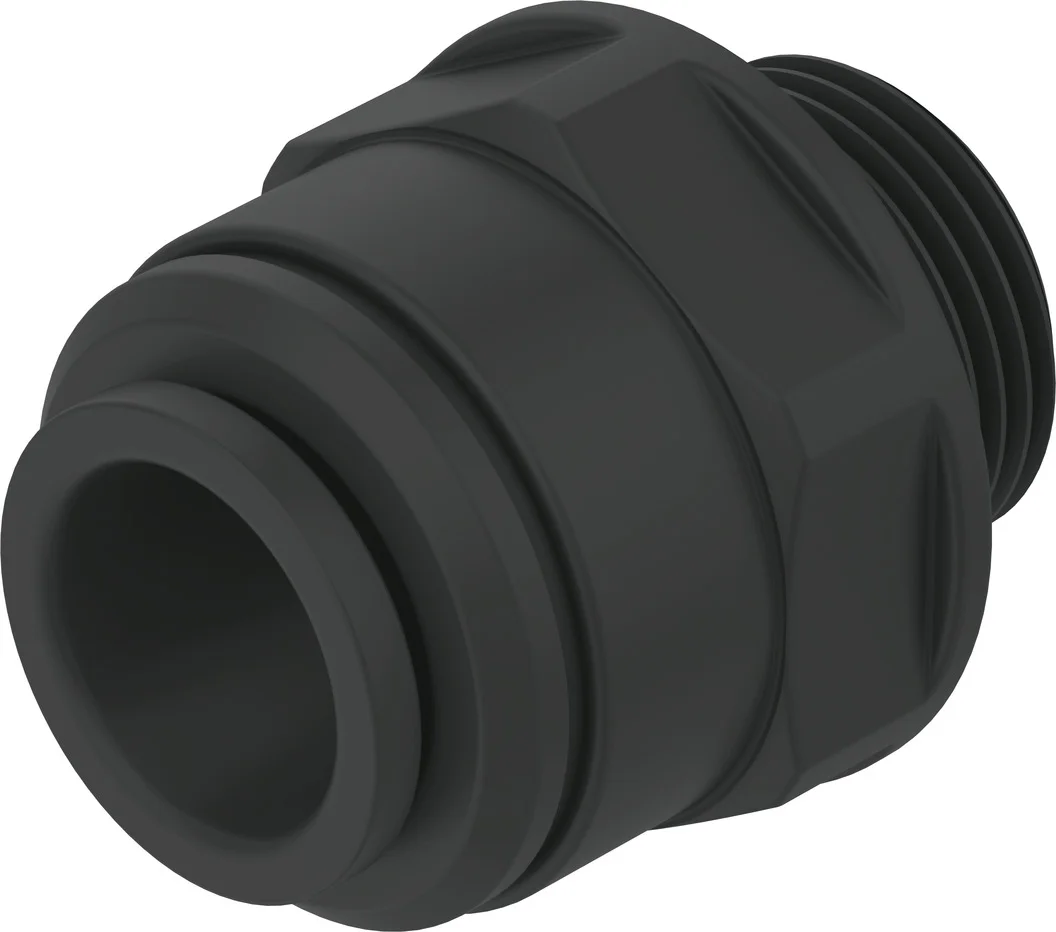

Zdjęcie produktu ma charakter poglądowy
Festo

Złącze wtykowe CQ-3/8-12 (177682) serii CQ - Festo

SKU: OT-FESTO013900 MPN: CQ-3/8-12
Producent: Festo
Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:
[email protected]
+48 71 799 45 81
Zapisz na liście
Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Złącze wtykowe CQ-3/8-12 (177682) serii CQ - Festo

Złącza wtykowe, łączniki wtykowe, tulejki wtykowe, zaślepki z poliamidu.

  • Do rur PQ­PA, PQ­AL i przewodów PAN oraz PUN
  • Media robocze: sprężone powietrze, podciśnienie, ciecze
  • POM
  • Kształt prosty, L, T

Dane techniczne

Średnica nominalna8.65 mm
Rodzaj uszczelnienia części z gwintemPierścień uszczelniający
Pozycja montażudowolny
Wielkość opakowania1
KonstrukcjaZasada Push Pull
Ciśnienie robocze w całym zakresie temperatury-0.95 bar
Ciśnienie robocze w zależności od temperatury-0.95 bar
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:-:-]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Zgodność z LABSVDMA24364-strefa III
Dopuszczenie do branży spożywczejpatrz rozszerzone informacje o materiale
Temperatura otoczenia-25 degC
Znamionowy moment dokręcenia2.5 Nm
Tolerancja znamionowego momentu dokręcenia+- 10%
Waga produktu8 g
Przyłącze pneumatyczne 1Gwint zewnętrzny G3/8
Przyłącze pneumatyczne 2do rury/przewodu o średnicy zewn. 12 mm
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał obudowyPolioksymetylen
Materiał pierścienia zwalniającegoPolioksymetylen
Materiał elementu trzymającego przewódNierdzewna stal stopowa

Parametry techniczne - Złącze wtykowe CQ-3/8-12 (177682) serii CQ - Festo

Jednostka opakowania
1
Materiał elementów blokady przewodu
Stal wysokostopowa, nierdzewna
Ciśnienie robocze w zależności od temperatury
-0.95 ... 15 bar
Ciśnienie robocze dla pełnego zakresu temperatury
-0.95 ... 7 bar
Materiał pierścienia zwalniającego
POM
Tolerancja dla nominalnego momentu dokręcenia
± 10 %
Nominalny moment dokręcający
2.5 Nm
Typ uszczelnienia gwintu
Podkładka uszczelniająca
Przyłącze pneumatyczne 2
dla rury / przewodu o śred. zew. 12 mm
Przyłącze pneumatyczne 1
Gwint zewnętrzny G3/8
Wielkość nominalna
8.65 mm
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:-:-]
Waga produktu
8 g
Bezpieczeństwo żywności
Patrz dodatkowe informacje materiałowe
Konstrukcja
Zasada Push Pull
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Pozycja zabudowy
Dowolna
Klasyfikacja morska
patrz certyfikat
Materiał obudowy
POM
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Temperatura otoczenia
-25 ... 70 °C
Nr kat.
OT-FESTO013900

Pliki do pobrania - Złącze wtykowe CQ-3/8-12 (177682) serii CQ - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
