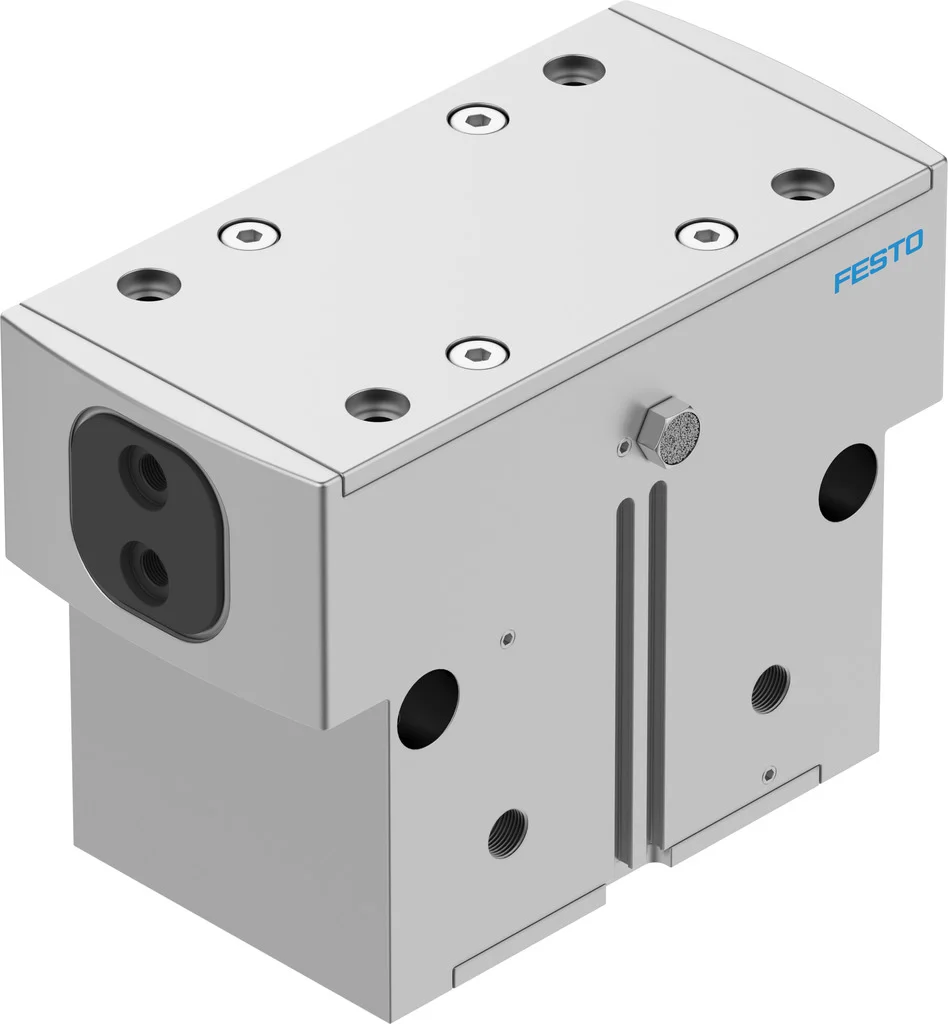

Chwytak równoległy HGPD-80-A-G2 (1132959) serii HGPD - Festo
SKU: OT-FESTO032804
MPN: HGPD-80-A-G2
Producent:
Festo
Cena netto/szt.
14 178,53 zł
17 439,59 zł
brutto/szt.
.png)
Opis produktu - Chwytak równoległy HGPD-80-A-G2 (1132959) serii HGPD - Festo
Do trudnych warunków otoczenia: kompletnie uszczelniony chwytak. Możliwy chwyt zewnętrzny i wewnętrzny.
- Idealne do bardzo trudnych warunków pracy
- Precyzyjne chwytanie mimo dużego obciążenia momentem
- Maks. siła chwytania przy optymalnym stosunku przestrzeni montażowej do siły
- 8 wielkości o całkowitym skoku nawet 40 mm
- Może być stosowany jako chwytak dwustronnego lub jednostronnego działania
- Wersja jednostronnego działania lub z zabezpieczeniem siły chwytania, sprężyna otwiera (NO) lub zamyka szczęki (NC)
- Odpowiedni do chwytania zewnętrznego i wewnętrznego
Dane techniczne
| Wielkość | 80 |
| Skok na szczękę chwytającą | 20 mm |
| Maks. zamienność | 0.2 mm |
| Maks. luz kątowy szczęk chwytaka ax, ay | 0.1 deg |
| Maks. luz szczęk chwytających Sz | 0.02 mm |
| Symetria obrotowa | 0.2 mm |
| Dokładność powtarzalności chwytaka | 0.05 mm |
| Liczba szczęk chwytaka | 2 |
| Typ napędu | pneumatyczny |
| Pozycja montażu | dowolny |
| Sposób działania | dwustronnego działania |
| Funkcja chwytaka | Równolegle |
| Zabezpieczenie siły chwytania | przy zamykaniu |
| Konstrukcja | Równia pochyła |
| Sygnalizacja położenia | do wyłącznika zbliżeniowego |
| Symbol | 00991895 |
| Ciśnienie robocze | 4 bar |
| Ciśnienie robocze powietrza nadmuchowego | 0 bar |
| Maks. częstotliwość robocza chwytaka | 2 Hz |
| Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi) | 379 ms |
| Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi) | 240 ms |
| Maks. masa na zewnętrzny palec chwytaka | 2170 g |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Stopień ochrony | IP65 |
| Temperatura otoczenia | 5 degC |
| Masowy moment bezwładności | 319.95 kgcm² |
| Maks. moment na szczęce chwytaka Mx, statyczny | 170 Nm |
| Maks. moment na szczęce chwytaka My statyczny | 130 Nm |
| Maks. moment na szczęce chwytaka Mz statyczny | 110 Nm |
| Interwał smarowania uzupełniającego elementów prowadnic | 5 Mio SP |
| Waga produktu | 7484 g |
| Typ mocowania | Przy pomocy gwintu wew. i tulejki centrującej |
| Przyłącze pneumatyczne powietrza nadmuchowego | M5 |
| Przyłącze pneumatyczne | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał zaślepki | Nierdzewna stal stopowa |
| Materiał obudowy | Aluminium anodowane |
| Materiał szczęk chwytaka | Stal, hartowana |
Parametry techniczne - Chwytak równoległy HGPD-80-A-G2 (1132959) serii HGPD - Festo
Wielkość
80
Maks. moment na szczęce chwytaka Mz , statyczny
110 Nm
Tryb pracy
dwustronnego działania
Uwagi odnośnie medium roboczego
możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
2 – średnia odporność na korozję
Przyłącza pneumatyczne
G1/4
Konstrukcja
równia pochyła, dodatnio poprowadzona sekwencja ruchu
Waga produktu
7 484 g
Maks. dokładność zamienności
<= 0,2 mm
Maks. masa na zewnętrzną szczękę chwytaka
2 170 g
Masowy moment bezwładności
319.95 kg cm2
Maks. moment na szczęce chwytaka Mx, statyczny
170 Nm
Maks. moment na szczęce chwytaka My, statyczny
130 Nm
Pozycja zabudowy
dowolna
Maks. częstotliwość robocza chwytaka
<= 2 Hz
Min. czas otwarcia przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
379 ms
Min. czas zamykania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)
240 ms
Maks. luz kątowy na szczęce chwytaka ax, ay
<= 0,1 deg
Maks. luz na szczęce chwytaka Sz
<= 0,02 mm
Symetria osiowa
<= 0,2 mm
Okresy smarowania elementów prowadzących
5 000 000 Mio SP
Materiał szczęk chwytaka
stal hartowana
Zabezpieczenie siły chwytania
przy zamykaniu
Ciśnienie robocze, nadmuch
0 do 0,5 bar
Przyłącze pneumatyczne, nadmuch
M5
Uwaga dotycząca materiałów
zgodne z RoHS
Ciśnienie robocze
4 do 8 bar
Temperatura otoczenia
5 do 60 °C
Materiał pokrywy
stal wysokostopowa, nierdzewna
Pozycja montażowa
dowolna
Wymagania dla medium roboczego i sterującego
możliwość pracy w oleju (wymagana przy dalszej eksploatacji)
Rodzaj konstrukcji
płaszczyzna pochylona, sekwencja ruchów wymuszonych dźwignią
Klasa odporności na korozję KBK
2
Sposób montażu
gwint wewnętrzny i tulejka centrująca, przy pomocy otworów przelotowych i tulejek centrujących, przy pomocy otworów przelotowych i kołków, z gwintem wewnętrznym i kółkiem
Sygnalizacja położenia
przy pomocy czujników
Przyłącze pneumatyczne
M5
Stopień ochrony
IP65
Medium robocze
sprężone powietrze zgodne z ISO 8573-1:2010 [7:4:4]
Materiał obudowy
aluminium anodowane
Rodzaj ochrony
IP65
Skok na szczękę chwytaka
20 mm
Liczba szczęk
2
Funkcja chwytaka
równoległy
Dokładność powtarzalności
0 do 0,05 mm
Tworzywo obudowy
aluminium anodowane
Zasada działania
o podwójnym działaniu
Powtarzalność
<= 0,05 mm
Nr kat.
OT-FESTO032804
Pliki do pobrania - Chwytak równoległy HGPD-80-A-G2 (1132959) serii HGPD - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
