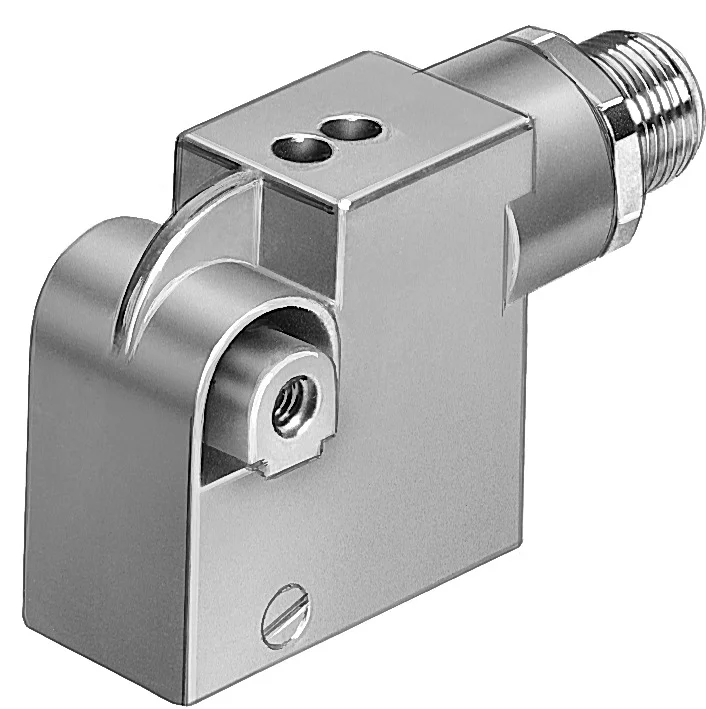

Czujnik zbliżeniowy SMTSO-1-PS-S-LED-24 (30441) serii SMTSO - Festo
SKU: OT-FESTO003671
MPN: SMTSO-1-PS-S-LED-24
Producent:
Festo
Cena netto/szt.
1 868,36 zł
2 298,08 zł
brutto/szt.
Opis produktu - Czujnik zbliżeniowy SMTSO-1-PS-S-LED-24 (30441) serii SMTSO - Festo
Elektroniczny wyłącznik zbliżeniowy do siłowników ze szpilkami ściągającymi, odporny na zakłócenia przy spawaniu 50-60Hz AC.
- Zasada pomiaru: magnetorezystancyjna
- Wersja odporna na spawanie
- Wskaźnik LED stanu przełączenia
Dane techniczne
| Konstrukcja | Konstrukcja blokowa |
| W oparciu o normę | EN 60947-5-2 |
| Symbol | 00991153 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Cechy szczególne | odporny na zakłócenia elektromagnetyczne przy spawaniu |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Pozycja |
| Zasada pomiaru | magneto-indukcyjny |
| Temperatura otoczenia | -25 degC |
| Dokładność powtarzalności | 0.2 mm |
| Wyjście dwustanowe | PNP |
| Funkcja elementu przełączającego | Normalnie otwarty |
| Histereza | 0.1 mm |
| Czas załączenia | 35 ms |
| Czas wyłączenia | 20 ms |
| Maks. częstotliwość przełączania | 20 Hz |
| Maks. prąd wyjściowy | 200 mA |
| Maks. zdolność przełączania DC | 6 W |
| Spadek napięcia | 3 V |
| Indukcyjny obwód ochronny | Odpowiedni do cewek MZ, MY, ME |
| Prąd resztkowy | 0.01 mA |
| Zabezpieczenie przeciwzwarciowe | Pulsed |
| Odporność na przeciążenie | występuje |
| Zakres napięcia roboczego DC | 10 V |
| Tętnienia resztkowe | 10 % |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, technika przyłączeniowa | M12x1, kodowanie A wg EN 61076-2-101 |
| Przyłącze elektryczne 1, liczba pinów/żył | 3 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 1, układ połączeń | 00991168 |
| Kierunek wyprowadzenia przyłącza | wzdłuż |
| Materiał styków | Mosiądz pozłacany |
| Typ mocowania | Przy pomocy osprzętu |
| Pozycja montażu | dowolny |
| Waga produktu | 70 g |
| Materiał obudowy | PA |
| Wskaźnik gotowości do pracy | Dioda LED zielona |
| Wskaźnik stanu przełączenia | Dioda LED żółta |
| Stopień ochrony | IP67 |
| Odporność na zakłócenia wytwarzane przez pola magnetyczne | 50 - 60 Hz |
| Zgodność z LABS | VDMA24364-B2-L |
Parametry techniczne - Czujnik zbliżeniowy SMTSO-1-PS-S-LED-24 (30441) serii SMTSO - Festo
Wskaźnik stanu gotowości
Zielona dioda LED
Powtarzalność wartości przełączenia
+/- 0,1 mm
Maks. moc przełączania DC
6 W
Kierunek przyłącza wyjściowego
Wzdłuż
Specjalne właściwości
Odporny na zakłócenia przy spawaniu, Odporny na iskry przy spawaniu
Zabezpieczenie przed przeciążeniem
Dostępne
Spadek napięcia
3 V
Prąd resztkowy
0.01 mA
Czas włączania
35 ms
Czas wyłączania
20 ms
Wskaźnik stanu przełączania
Żółta dioda LED
Mierzona wielkość
Położenie
Maks. moment dokręc. dla wtyczki
0.3 Nm
Funkcja elementu przełączającego
Styk normalnie otwarty
Wyjście dwustanowe
PNP
Sposób pomiaru
Magneto-indukcyjny
Temperatura otoczenia
-25 °C do 70 °C
Zakres napięcia roboczego DC
10 ... 30 V
Zabezpieczenie przed zwarciem
Obwód impulsowy
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Moment dokręcenia
< 0.3 Nm
Waga produktu
70 g
Konstrukcja
Konstrukcja blokowa
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Maks. Prąd wyjściowy
200 mA
Materiał obudowy
PA, PUR, Odlew ciśnieniowy cynkowy
Kształt
Konstrukcja blokowa
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE
Dopuszczenie
RCM Mark
Przyłącze elektryczne
3-pin, M12x1, Wtyczka
Stopień ochrony
IP67
Sposób montażu
Przy pomocy osprzętu
Nr kat.
OT-FESTO003671
Pliki do pobrania - Czujnik zbliżeniowy SMTSO-1-PS-S-LED-24 (30441) serii SMTSO - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
