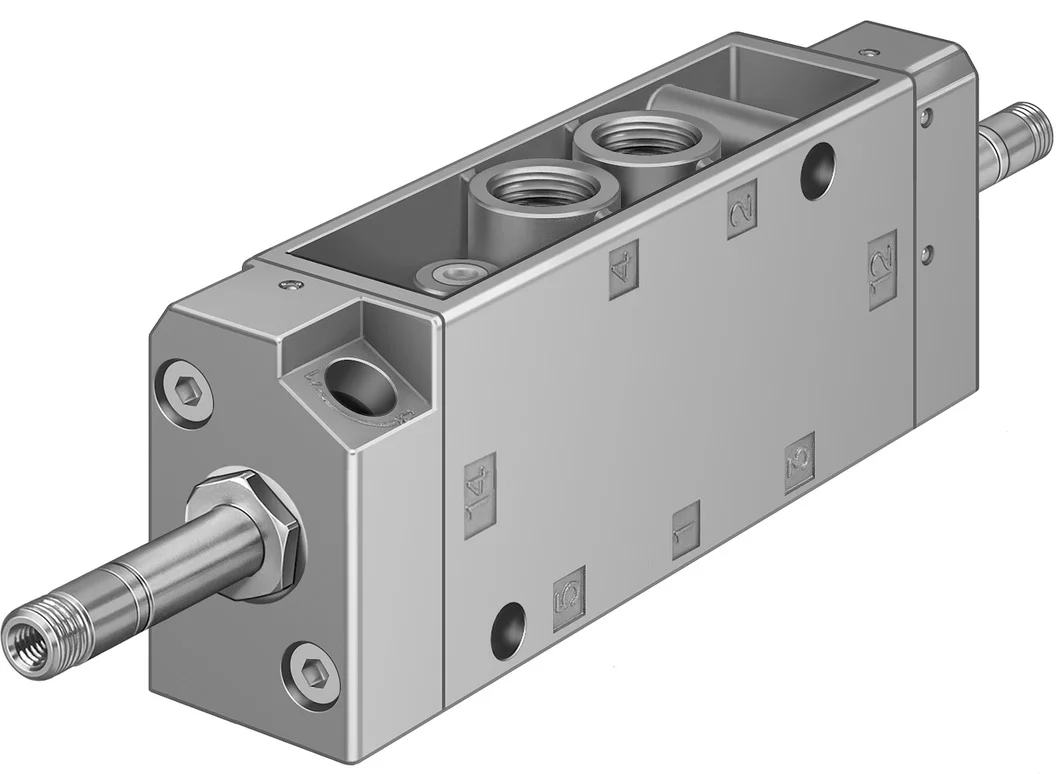

Elektrozawór JMFH-5-1/4-S (14009) serii JMFH - Festo
SKU: OT-FESTO010382
MPN: JMFH-5-1/4-S
Producent:
Festo
Cena netto/szt.
1 211,63 zł
1 490,30 zł
brutto/szt.
Opis produktu - Elektrozawór JMFH-5-1/4-S (14009) serii JMFH - Festo
- Solidny i niezawodny
- Zawór gniazdowy
- W całości z metalu
- Zasada działania z rurką armaturową
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 30.5 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 1100 l/min |
| Pneumatyczne przyłącze robocze | G1/4 |
| Napięcie robocze | przez cewkę, na osobne zamówienie |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Konstrukcja | Gniazdo talerzowe |
| Certyfikacja | c UL us - Recognized (OL) |
| Stopień ochrony | IP65 |
| Średnica nominalna | 7 mm |
| Szerokość modułu | 32 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | zewn. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00995755 |
| Pokrycie | pokrycie ujemne |
| Ciśnienie pilota | 0.12 MPa |
| Ciśnienie pilota | 1.2 bar |
| Maks. częstotliwość przełączania | 25 Hz |
| Czas przełączania | 11 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3700 µs |
| Parametry cewki | Patrz cewka, na osobne zamówienie |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura przechowywania | -20 degC |
| Temperatura medium | -10 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 530 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na listwie przyłączeniowej |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze zasilania pilotów 12 | M5 |
| Przyłącze zasilania pilotów 14 | M5 |
| Przyłącze pneumatyczne 1 | G1/4 |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 3 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze pneumatyczne 5 | G1/4 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór JMFH-5-1/4-S (14009) serii JMFH - Festo
Przekrycie
Underlap
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
G1/4
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
G1/4
Przyłącze pneumatyczne 5
G1/4
Szerokość zabudowy
30.5 mm
Przyłącze zasilania pilota 14
M5
Ciśnienie pilota
1.2 ... 8 bar
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą
Zasilanie pneum. pilotów
Zewnętrzne
Kierunek przepływu
Jednokierunkowy
Ciśnienie pilota Mpa
0.12 ... 0.8 MPa
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Przyłącze odpowietrzenia pilota 82
M5
Przyłącze zasilania pilota 12
M5
Charakterystyka cewki
Uwaga, cewkę należy zamawiać oddzielnie
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
11 ms
Raster
32 mm
Maks. częstotliwość przełączania
25 Hz
Normalny przepływ nominalny
1 100 l/min
Ciśnienie robocze
0 ... 10 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR, TPE-U(PU)
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych, Do wyboru:
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0 ... 1 MPa
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
530 g
Temperatura przechowywania
-20 ... 60 °C
Wielkość nominalna
7 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Rodzaj sterowania
Z pilotem
Nr kat.
OT-FESTO010382
Pliki do pobrania - Elektrozawór JMFH-5-1/4-S (14009) serii JMFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
