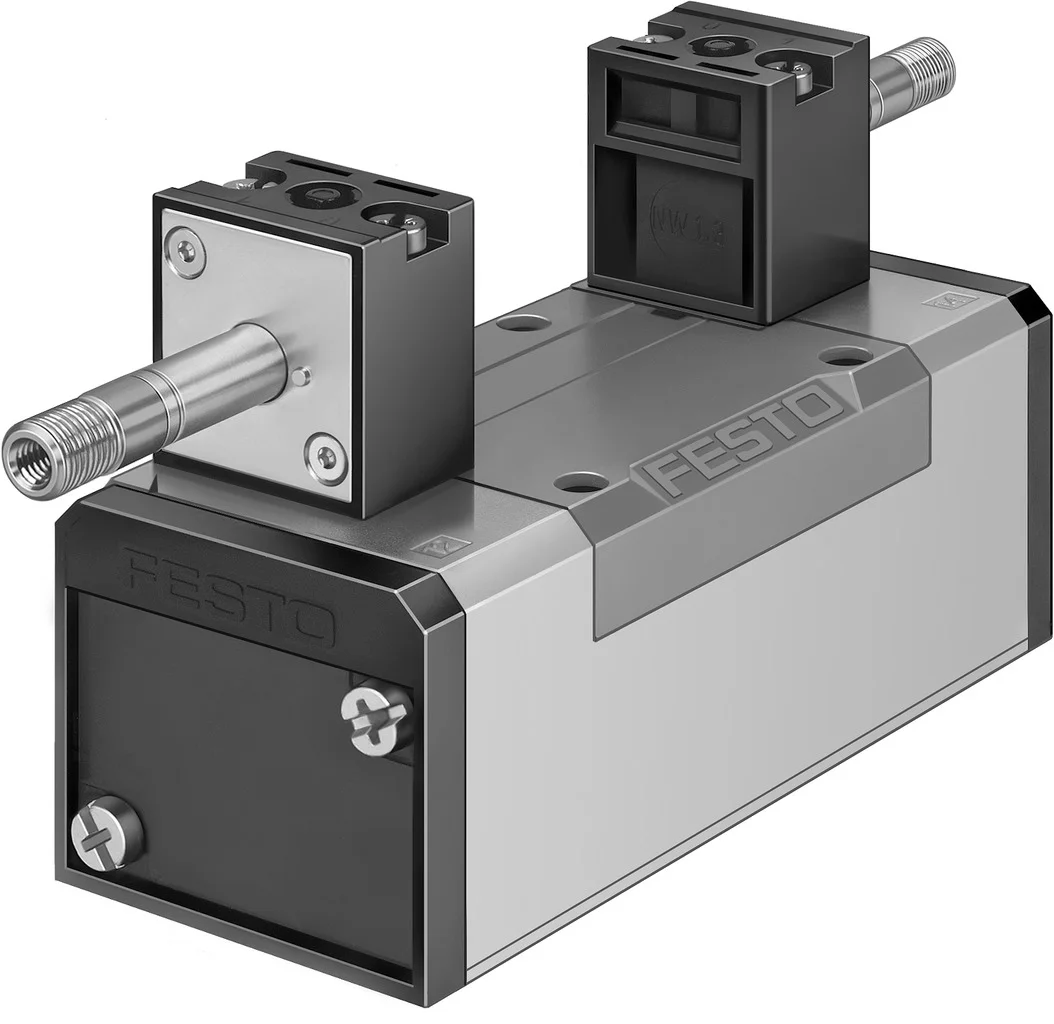

Elektrozawór JMFH-5/2-D-2-C-EX (535964) serii JMFH - Festo
SKU: OT-FESTO009344
MPN: JMFH-5/2-D-2-C-EX
Producent:
Festo
Cena netto/szt.
1 239,75 zł
1 524,89 zł
brutto/szt.
Opis produktu - Elektrozawór JMFH-5/2-D-2-C-EX (535964) serii JMFH - Festo
Uruchamiane elektrycznie zawory znormalizowane wg ISO 5599-1.
- Zgodne z normą ISO 5599-1
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów, ISO 1, 2 i 3
- Duża różnorodność przyłączy elektrycznych
- Szerokie możliwości montażu pionowego: płyta regulatora ciśnienia, dławika, odcinająca ciśnienie pionowe i inne
- Dostępne również jako wyspa zaworowa
Dane techniczne
| Funkcja zaworu | 5/2 bistabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 54 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 2300 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Napięcie robocze | przez cewkę, na osobne zamówienie |
| Ciśnienie robocze | 0.2 MPa |
| Ciśnienie robocze | 2 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Znak CE (patrz deklaracja zgodności) | zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX) |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK EX |
| ATEX-Kategoria: gaz | II 2G |
| ATEX-Kategoria: pył | II 2D |
| Rodzaj zabezpieczenia przed zapłonem dla gazu | Ex h IIC T4 Gb |
| Ex-Rodzaj ochrony przed zapłonem pyłów | Ex h IIIC T105degC Db |
| Ochrona przeciwwybuchowa Ex- temperatura otoczenia | -5degC = Ta = +40degC |
| Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UE | EPL Db (GB) |
| Stopień ochrony | IP65 |
| Średnica nominalna | 11.5 mm |
| Szerokość modułu | 56 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | z blokadą przy zastosowaniu osprzętu |
| Kod ISO | 255 |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991005 |
| Pokrycie | przekrycie dodatnie |
| Czas przełączania | 18 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 2200 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 3700 µs |
| Ochrona przeciwwybuchowa | Strefa 1 (ATEX) |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Odporność na drgania | Sprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 820 g |
| Przyłącze elektryczne | przez cewkę F, na osobne zamówienie |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze odpowietrzania pilota 82 | M5 |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa wielkość 2 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | HNBR |
| Materiał obudowy | Aluminiowy odlew ciśnieniowy |
Parametry techniczne - Elektrozawór JMFH-5/2-D-2-C-EX (535964) serii JMFH - Festo
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T105°C Db
Kierunek przepływu
Jednokierunkowy
ATEX-Kategoria Gaz
II 2G
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T4 Gb
Ex-Temperatura otoczenia
-5°C <= Ta <= +40°C
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 2 wg ISO 5599-1
Szerokość zabudowy
54 mm
ATEX-Kategoria Pył
II 2D
Rodzaj sterowania
Z pilotem
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Przy pomocy osprzętu, z blokadą, Przez przyciśnięcie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Maks. dodatni impuls testowy przy sygnale logicznym 0
2 200 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
3 700 µs
Przyłącze odpowietrzenia pilota 82
M5
Przyłącze odpowietrzenia pilota 84
M5
Czas przełączania powrotnego
18 ms
Raster
56 mm
Kod ISO
255
Pozycja zabudowy
Dowolna
Ciśnienie robocze
2 ... 10 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
HNBR, NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Przez cewkę-F, należy zamawiać oddzielnie
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 bistabilny
Normalny przepływ nominalny
2 300 l/min
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Zgodność z normą
ISO 5599-1
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
820 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Poziom ciśnienia akustycznego
85 dB(A)
Odporność na wibracje
Transport application test at severity level 1 in accordance with FN 942017-4 and EN 60068-2-6
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Wielkość nominalna
11.5 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Nr kat.
OT-FESTO009344
Pliki do pobrania - Elektrozawór JMFH-5/2-D-2-C-EX (535964) serii JMFH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
