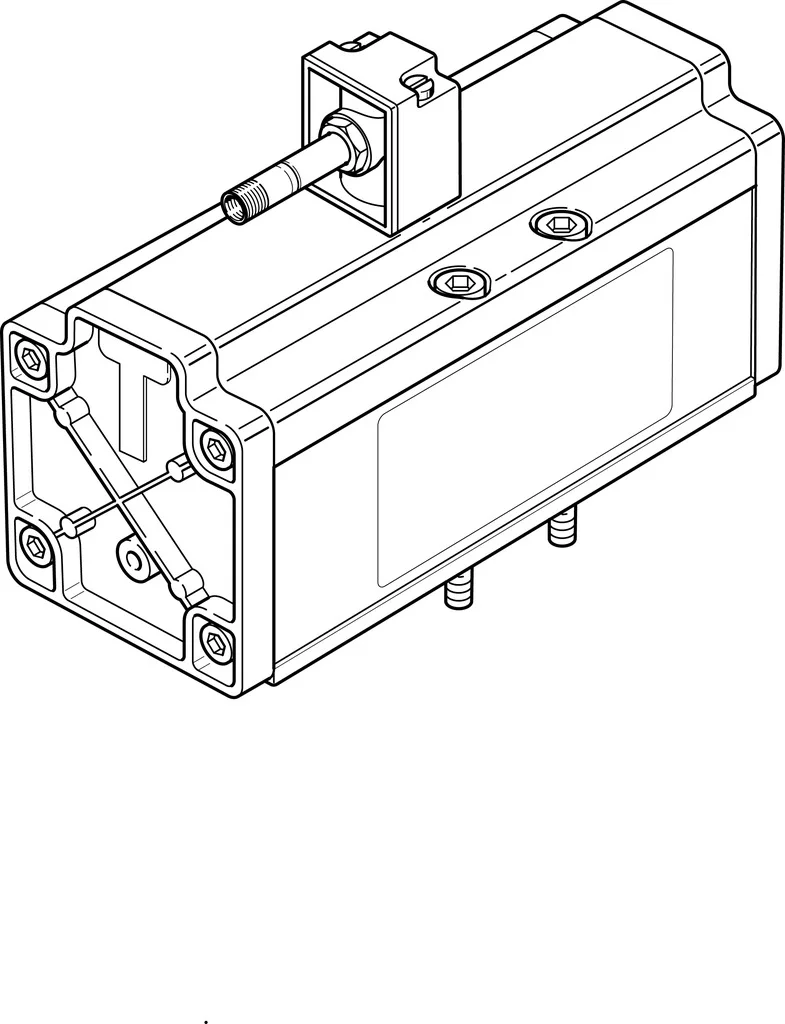

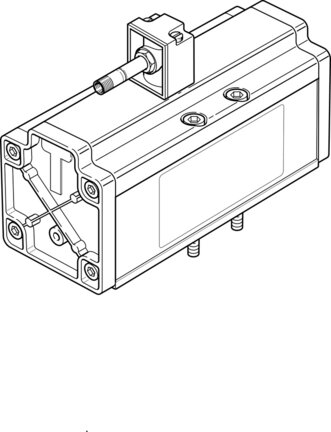

Elektrozawór MDH-5/2-3/4-D-4-24DC (12457) serii MDH - Festo
SKU: OT-FESTO009467
MPN: MDH-5/2-3/4-D-4-24DC
Producent:
Festo
Cena netto/szt.
3 400,83 zł
4 183,02 zł
brutto/szt.
Opis produktu - Elektrozawór MDH-5/2-3/4-D-4-24DC (12457) serii MDH - Festo
Uruchamiane elektrycznie zawory znormalizowane wg ISO 5599-1.
- Zgodne z normą ISO 5599-1
- Mocna metalowa obudowa
- Montaż blokowy z możliwością mieszania wielkości zaworów, ISO 1, 2 i 3
- Duża różnorodność przyłączy elektrycznych
- Szerokie możliwości montażu pionowego: płyta regulatora ciśnienia, dławika, odcinająca ciśnienie pionowe i inne
- Dostępne również jako wyspa zaworowa
Dane techniczne
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchamiania | elektrycznie |
| Szerokość zabudowy | 76 mm |
| Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) | 6000 l/min |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 3 bar |
| Konstrukcja | Zawór tłoczkowo-suwakowy |
| Sposób powrotu | sprężyna pneumatyczna |
| Stopień ochrony | IP65 |
| Średnica nominalna | 18 mm |
| Szerokość modułu | 82 mm |
| Funkcja odpowietrzenia | z możliwością dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Spełnia normę | ISO 5599-1 |
| Pomocnicze sterowanie ręczne | bez blokady |
| Kod ISO | 451 |
| Rodzaj sterowania | sterowanie pilotem |
| Przyłącze zasilania powietrzem pilotów | wew. |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00991049 |
| Pokrycie | przekrycie dodatnie |
| Czas wyłączania | 160 ms |
| Czas włączania | 120 ms |
| Czas pracy ciągłej | 100% |
| Maks. dodatni impuls testowy przy sygnale 0 | 4300 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 2100 µs |
| Parametry cewki | 24 V DC: 6,8 W |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Temperatura medium | -10 degC |
| Poziom ciśnienia akustycznego | 85 dB(A) |
| Temperatura otoczenia | -10 degC |
| Waga produktu | 2600 g |
| Przyłącze elektryczne | wg DIN EN 175301-803 |
| Typ mocowania | na płycie przyłączeniowej |
| Przyłącze odpowietrzania pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa wielkość 4 wg ISO 5599-1 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium |
Parametry techniczne - Elektrozawór MDH-5/2-3/4-D-4-24DC (12457) serii MDH - Festo
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Sposób kasowania
Sprężyna pneumatyczna
Rodzaj sterowania
Z pilotem
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 2
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 3
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 4
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Przyłącze pneumatyczne 5
Płyta przyłączeniowa, wielkość 4 wg ISO 5599-1
Szerokość zabudowy
76 mm
Funkcja odpowietrzenia
Możliwość dławienia
Rodzaj uszczelnienia
Miękkie
Zasilanie pneum. pilotów
Wewnętrzne
Przekrycie
Positive overlap
Czas przełączania przy wyłączaniu
160 ms
Czas przełączania przy włączaniu
120 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
4 300 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
2 100 µs
Charakterystyka cewki
24 V DC: 6,8 W, 48 V AC: 50/60 Hz, moc przełączana 14,5 VA, moc podtrzymania 9,9 VA
Przyłącze odpowietrzenia pilota 84
M5
Raster
82 mm
Kod ISO
451
Czas pracy ciągłej
100 %
Ciśnienie robocze
3 ... 16 bar
Temperatura otoczenia
-10 ... 50 °C
Materiał uszczelnień
NBR
Sposób montażu
Na płycie przyłączeniowej, Przy pomocy otworów przelotowych i śrub
Stopień ochrony
IP65
Temperatura medium
-10 ... 60 °C
Przyłącze elektryczne
Wg DIN EN 175301-803
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Aluminium
Funkcja zaworu
5/2 monostabilny
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Normalny przepływ nominalny
6 000 l/min
Pozycja zabudowy
Dowolna
Zgodność z normą
ISO 5599-1
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Konstrukcja
Zawór tłoczkowo-suwakowy
Waga produktu
2 600 g
Poziom ciśnienia akustycznego
85 dB(A)
Wielkość nominalna
18 mm
Sposób uruchomienia
Elektryczny
Nr kat.
OT-FESTO009467
Pliki do pobrania - Elektrozawór MDH-5/2-3/4-D-4-24DC (12457) serii MDH - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
