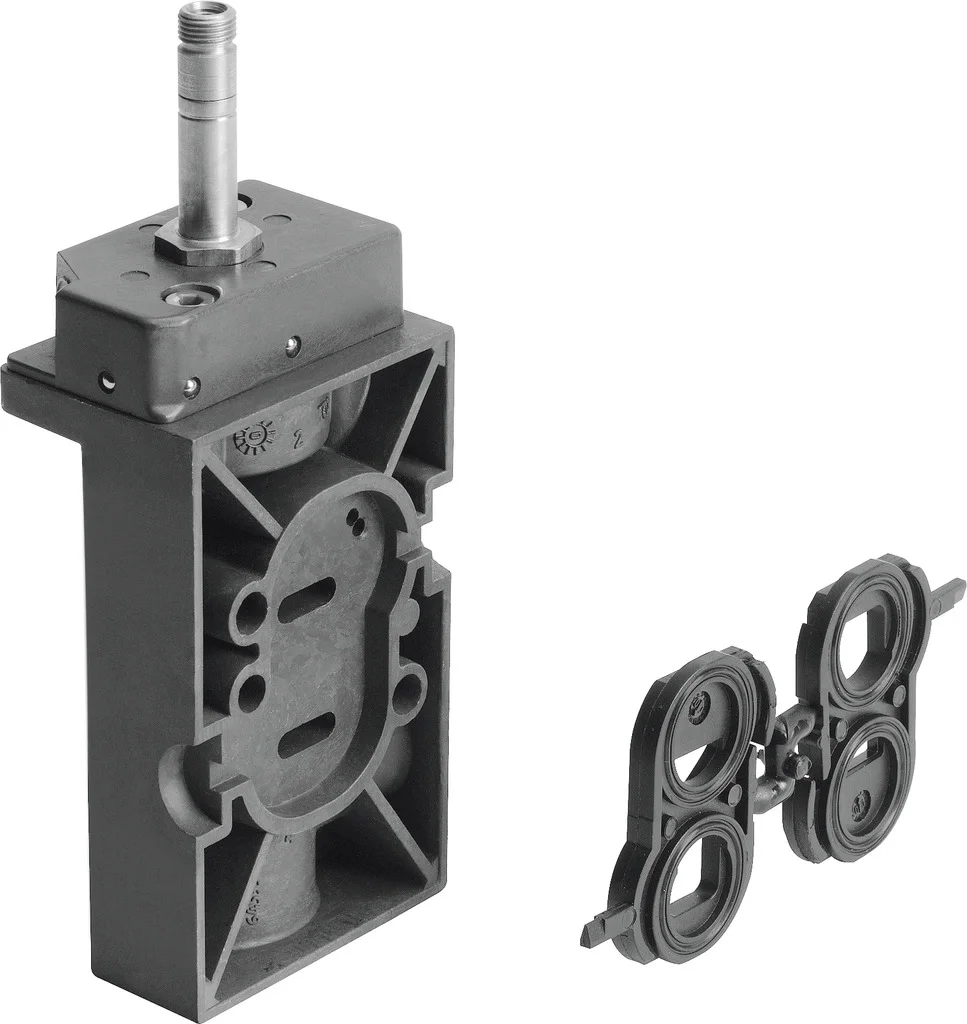

Elektrozawór NVF3-MOH-5/2-K-1/4-EX (535987) serii NVF3 - Festo
Festo

Elektrozawór NVF3-MOH-5/2-K-1/4-EX (535987) serii NVF3 - Festo

SKU: OT-FESTO013018 MPN: NVF3-MOH-5/2-K-1/4-EX
Producent: Festo
Cena netto/szt. 755,04 zł
928,70 zł brutto/szt.
Elektrozawór NVF3-MOH-5/2-K-1/4-EX (535987) serii NVF3 - Festo
755,04 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: Natychmiast więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór NVF3-MOH-5/2-K-1/4-EX (535987) serii NVF3 - Festo

Standardowy zawór NVF3 z interfejsem NAMUR jest wszechstronny w użyciu i jest dostępny w różnych wersjach, również odpowiednich dla strefy ATEX 1

  • Schemat połączeń NAMUR zgodnie z VDI/VDE 3845
  • Uruchamianie elektryczne, sterowanie wstępne
  • Powrót do stanu wyjściowego za pomocą sprężyny mechanicznej
  • Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)

Dane techniczne

Funkcja zaworu5/2 lub 3/2 monostabilny
Sposób uruchamianiaelektrycznie
Szerokość zabudowy53 mm
Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343)900 l/min
Pneumatyczne przyłącze roboczePłyta przyłączeniowa
Napięcie roboczeprzez cewkę, na osobne zamówienie
Ciśnienie robocze0.2 MPa
Ciśnienie robocze2 bar
KonstrukcjaGniazdo talerzowe
Sposób powrotusprężyna mechaniczna
Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UEEPL Db (GB)
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
ATEX-Kategoria: gazII 2G
ATEX-Kategoria: pyłII 2D
Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T6 Gb
Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T70degC Db
Ochrona przeciwwybuchowa Ex- temperatura otoczenia-5degC = Ta = +40degC
Średnica nominalna7 mm
Funkcja odpowietrzeniaz możliwością dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Spełnia normęVDI/VDE 3845 (NAMUR)
Pomocnicze sterowanie ręcznez blokadą
Rodzaj sterowaniasterowanie pilotem
Kierunek przepływujednokierunkowy
Symbol00991831
Pokryciepokrycie ujemne
Wartość b0.33
Wartość C4.2 l/sbar
Czas wyłączania100 ms
Czas włączania50 ms
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura medium-5 degC
Temperatura otoczenia-5 degC
Waga produktu280 g
Typ mocowaniana listwie przyłączeniowej
Przyłącze dla otworu odpowietrzającegowew.
Przyłącze odpowietrzania pilota 84M5
Przyłącze pneumatyczne 1G1/4
Przyłącze pneumatyczne 2Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 3G1/4
Przyłącze pneumatyczne 4Układ przyłączy wg NAMUR
Przyłącze pneumatyczne 5G1/4
Materiał uszczelnieńNBR
Materiał obudowyAluminiowy odlew ciśnieniowy

Parametry techniczne - Elektrozawór NVF3-MOH-5/2-K-1/4-EX (535987) serii NVF3 - Festo

Szerokość zabudowy
53 mm
Kierunek przepływu
Jednokierunkowy
ATEX-Kategoria Gaz
II 2G
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T6 Gb
Ex-Temperatura otoczenia
-5°C <= Ta <= +40°C
Przyłącze pneumatyczne 1
G1/4
Przyłącze pneumatyczne 2
Układ przyłączy NAMUR
Przyłącze pneumatyczne 3
G1/4
Przyłącze pneumatyczne 4
Układ przyłączy NAMUR
Przyłącze pneumatyczne 5
G1/4
Wartość-b
0.33
Wartość-C
4.2 l/sbar
Rodzaj sterowania
Z pilotem
ATEX-Kategoria Pył
II 2D
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T70°C Db
Funkcja odpowietrzenia
Możliwość dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Przekrycie
Underlap
Czas przełączania przy wyłączaniu
100 ms
Czas przełączania przy włączaniu
50 ms
Przyłącze otworu wentylacji
Wewnętrzne
Przyłącze odpowietrzenia pilota 84
M5
Certyfikacja ochrony przeciwwybuchowej poza Unią Europejską
EPL Db (GB), EPL Gb (GB)
Ciśnienie robocze MPa
0.2 ... 1 MPa
Ciśnienie robocze
2 ... 10 bar
Temperatura otoczenia
-5 ... 40 °C
Materiał uszczelnień
NBR
Sposób montażu
Na płycie przyłączeniowej
Temperatura medium
-5 ... 40 °C
Materiał obudowy
Aluminium-odlew ciśnieniowy
Funkcja zaworu
5/2 lub 3/2 monostabilny
Normalny przepływ nominalny
900 l/min
Pozycja zabudowy
Dowolna
Zgodność z normą
VDI/VDE 3845 (NAMUR)
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Gniazdo talerzowe
Waga produktu
280 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami EX Wielkiej Brytanii
Wielkość nominalna
7 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Nr kat.
OT-FESTO013018

Pliki do pobrania - Elektrozawór NVF3-MOH-5/2-K-1/4-EX (535987) serii NVF3 - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
