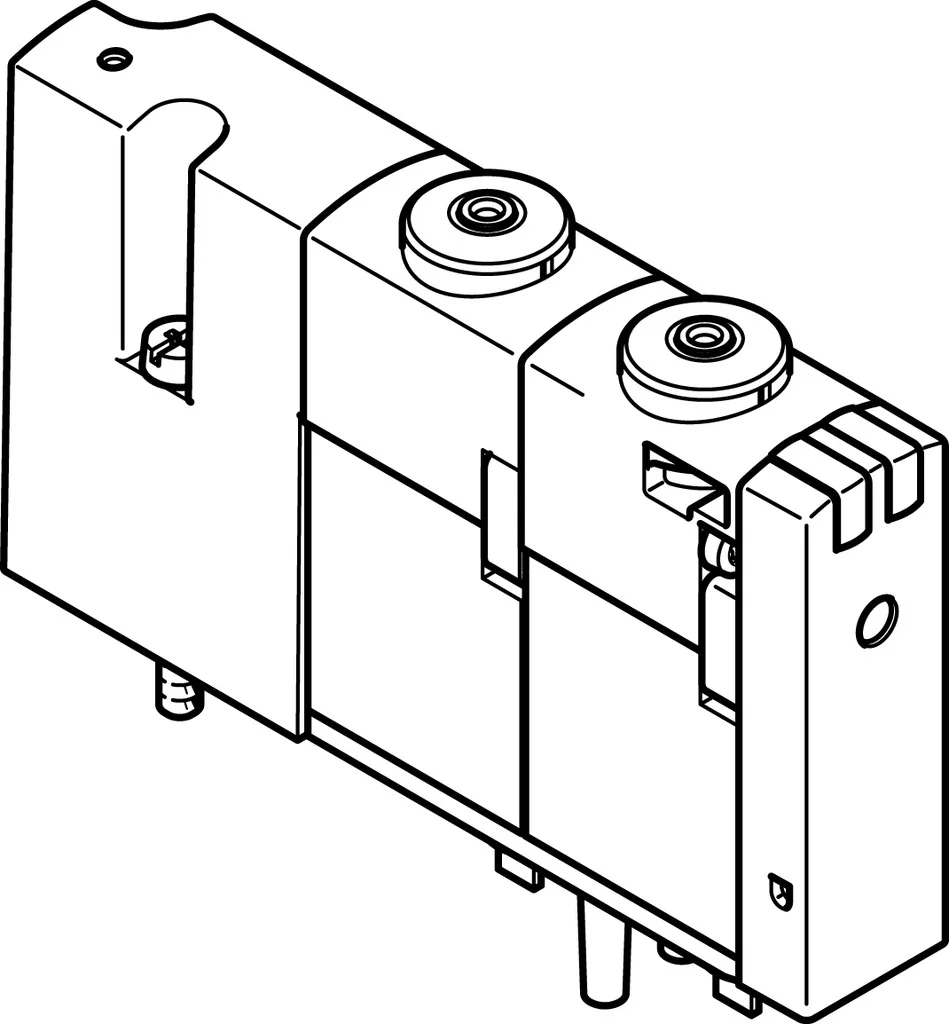

Elektrozawór VOVC-BT-T32C-MH-F-1T1 (565449) serii VOVC - Festo
Festo

Elektrozawór VOVC-BT-T32C-MH-F-1T1 (565449) serii VOVC - Festo

SKU: OT-FESTO036648 MPN: VOVC-BT-T32C-MH-F-1T1
Producent: Festo
Cena netto/szt. 405,20 zł
498,40 zł brutto/szt.
Elektrozawór VOVC-BT-T32C-MH-F-1T1 (565449) serii VOVC - Festo
405,20 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Elektrozawór VOVC-BT-T32C-MH-F-1T1 (565449) serii VOVC - Festo

Prosta konstrukcja zaworu polimerowego.

  • Do wyspy zaworowej VTOC
  • Optymalne wykorzystanie przestrzeni konstrukcyjnej przy maksymalnej mocy
  • Pomocnicze ręczne sterowanie - naciśnięcie lub z blokadą

Dane techniczne

Funkcja zaworu2x3/2 zamknięty monostabilny
Sposób uruchamianiaelektrycznie
Wielkość zaworu10 mm
Pneumatyczne przyłącze roboczePłyta przyłączeniowa
Napięcie robocze24V DC
Ciśnienie robocze0 MPa
Ciśnienie robocze0 bar
Ciśnienie robocze0 psi
KonstrukcjaZawór gniazdowy ze sprężyną powrotną
Sposób powrotusprężyna mechaniczna
Stopień ochronyIP40
Certyfikacjac UL us - Recognized (OL)
Średnica nominalna0.65 mm
Funkcja odpowietrzeniabez dławienia
Sposób uszczelnieniamiękki
Pozycja montażudowolny
Pomocnicze sterowanie ręcznebez blokady
Rodzaj sterowaniabezpośrednie
Kierunek przepływujednokierunkowy
Symbol00992266
Pokryciepokrycie ujemne
Wskaźnik stanu sygnałuLED
Wartość b0.24
Wartość C0.048 l/sbar
Przepływ zaworu10 l/min
Przepływ zaworu, zabudowanego na bloku pneumatycznym10 l/min
Czas wyłączania4.7 ms
Czas włączania5.2 ms
Maks. dodatni impuls testowy przy sygnale 0600 µs
Maks. ujemny impuls testowy na 1 sygnale800 µs
Parametry cewki24 V DC: faza niskiego natężenia 0,3 W, faza wysokiego natężenia 1,0 W
Dopuszczalne wahania napięcia+/- 10 %
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B2-L
Temperatura medium-5 degC
Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Temperatura otoczenia-5 degC
Waga produktu30 g
Przyłącze elektrycznePrzez płytę przyłączeniową
Przyłącze pneumatyczne 1Płyta przyłączeniowa
Przyłącze pneumatyczne 2Płyta przyłączeniowa
Przyłącze pneumatyczne 3Płyta przyłączeniowa
Przyłącze pneumatyczne 4Płyta przyłączeniowa
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał uszczelnieńNBR
Materiał obudowyWzmocniony poliamid

Parametry techniczne - Elektrozawór VOVC-BT-T32C-MH-F-1T1 (565449) serii VOVC - Festo

Przekrycie
Underlap
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
Płyta przyłączeniowa
Przyłącze pneumatyczne 3
Płyta przyłączeniowa
Przyłącze pneumatyczne 4
Płyta przyłączeniowa
Wartość-b
0.24
Wartość-C
0.048 l/sbar
Wielkość zaworu
10 mm
Funkcja odpowietrzenia
Bez możliwości dławienia
Pomocnicze ręczne uruchamianie
Przez przyciśnięcie
Rodzaj sterowania
Bezpośredni
Czas przełączania przy wyłączaniu
4.7 ms
Czas przełączania przy włączaniu
5.2 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
600 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
800 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
10 l/min
Przepływ zaworu na wyspie zaworowej
10 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze
0 ... 8 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR, PU
Stopień ochrony
IP40
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Przez płytę przyłączeniową
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Funkcja zaworu
2 zawory 3/2 normalnie zamknięte, monostabilne
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór gniazdowy ze sprężyną powrotną
Waga produktu
30 g
Dopuszczalne wahania napięcia
+/- 10 %
Wielkość nominalna
0.65 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Nr kat.
OT-FESTO036648

Pliki do pobrania - Elektrozawór VOVC-BT-T32C-MH-F-1T1 (565449) serii VOVC - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz
