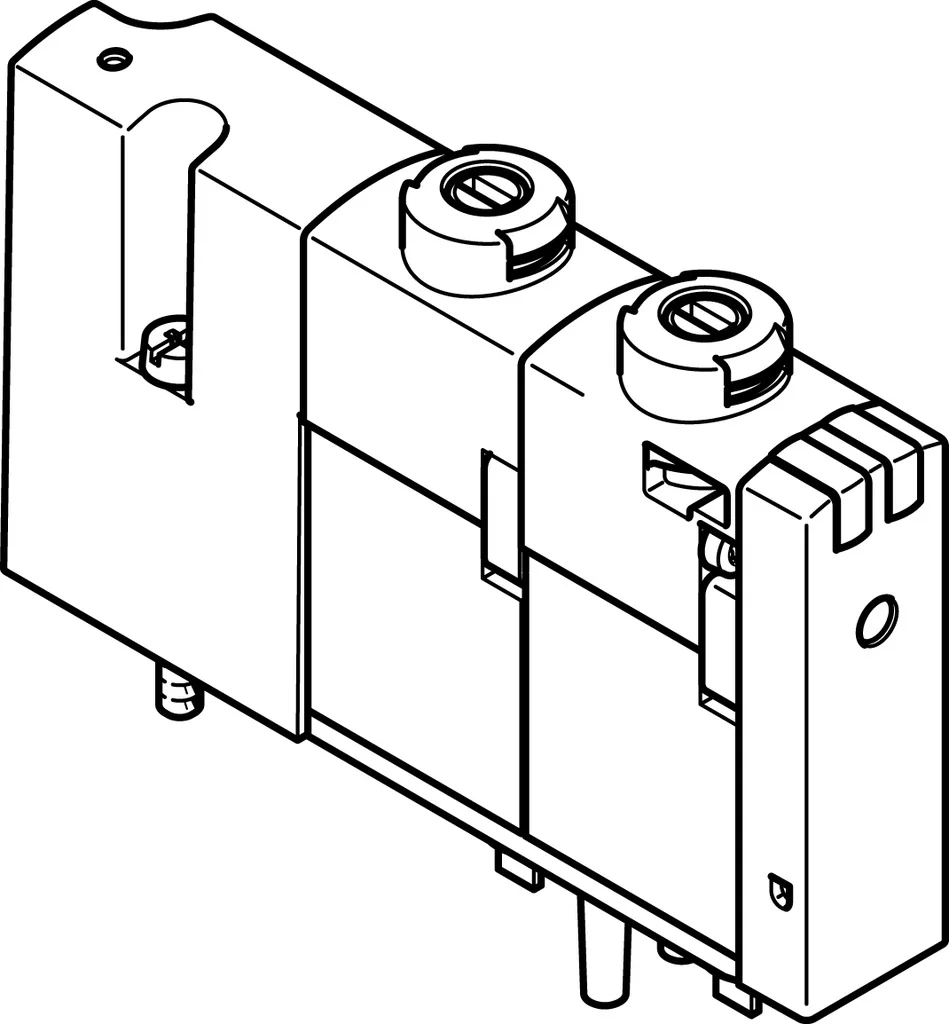

Elektrozawór VOVC-BT-T32C-MT-F-1T1 (565450) serii VOVC - Festo
SKU: OT-FESTO036649
MPN: VOVC-BT-T32C-MT-F-1T1
Producent:
Festo
Cena netto/szt.
405,20 zł
498,40 zł
brutto/szt.
Opis produktu - Elektrozawór VOVC-BT-T32C-MT-F-1T1 (565450) serii VOVC - Festo
Prosta konstrukcja zaworu polimerowego.
- Do wyspy zaworowej VTOC
- Optymalne wykorzystanie przestrzeni konstrukcyjnej przy maksymalnej mocy
- Pomocnicze ręczne sterowanie - naciśnięcie lub z blokadą
Dane techniczne
| Funkcja zaworu | 2x3/2 zamknięty monostabilny |
| Sposób uruchamiania | elektrycznie |
| Wielkość zaworu | 10 mm |
| Pneumatyczne przyłącze robocze | Płyta przyłączeniowa |
| Napięcie robocze | 24V DC |
| Ciśnienie robocze | 0 MPa |
| Ciśnienie robocze | 0 bar |
| Ciśnienie robocze | 0 psi |
| Konstrukcja | Zawór gniazdowy ze sprężyną powrotną |
| Sposób powrotu | sprężyna mechaniczna |
| Stopień ochrony | IP40 |
| Certyfikacja | c UL us - Recognized (OL) |
| Średnica nominalna | 0.65 mm |
| Funkcja odpowietrzenia | bez dławienia |
| Sposób uszczelnienia | miękki |
| Pozycja montażu | dowolny |
| Pomocnicze sterowanie ręczne | z blokadą |
| Rodzaj sterowania | bezpośrednie |
| Kierunek przepływu | jednokierunkowy |
| Symbol | 00992266 |
| Pokrycie | pokrycie ujemne |
| Wskaźnik stanu sygnału | LED |
| Wartość b | 0.24 |
| Wartość C | 0.048 l/sbar |
| Przepływ zaworu | 10 l/min |
| Przepływ zaworu, zabudowanego na bloku pneumatycznym | 10 l/min |
| Czas wyłączania | 4.7 ms |
| Czas włączania | 5.2 ms |
| Maks. dodatni impuls testowy przy sygnale 0 | 600 µs |
| Maks. ujemny impuls testowy na 1 sygnale | 800 µs |
| Parametry cewki | 24 V DC: faza niskiego natężenia 0,3 W, faza wysokiego natężenia 1,0 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego | Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować) |
| Klasa odporności korozyjnej wg normy Festo | 1 - niskie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura medium | -5 degC |
| Medium sterujące (dla pilotów) | Sprężone powietrze wg ISO 8573-1:2010 [7:4:4] |
| Temperatura otoczenia | -5 degC |
| Waga produktu | 30 g |
| Przyłącze elektryczne | Przez płytę przyłączeniową |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Wzmocniony poliamid |
Parametry techniczne - Elektrozawór VOVC-BT-T32C-MT-F-1T1 (565450) serii VOVC - Festo
Przekrycie
Underlap
Kierunek przepływu
Jednokierunkowy
Przyłącze pneumatyczne 1
Płyta przyłączeniowa
Przyłącze pneumatyczne 2
Płyta przyłączeniowa
Przyłącze pneumatyczne 3
Płyta przyłączeniowa
Przyłącze pneumatyczne 4
Płyta przyłączeniowa
Wartość-b
0.24
Wartość-C
0.048 l/sbar
Wielkość zaworu
10 mm
Funkcja odpowietrzenia
Bez możliwości dławienia
Pomocnicze ręczne uruchamianie
Z blokadą, Przez przyciśnięcie
Rodzaj sterowania
Bezpośredni
Czas przełączania przy wyłączaniu
4.7 ms
Czas przełączania przy włączaniu
5.2 ms
Maks. dodatni impuls testowy przy sygnale logicznym 0
600 µs
Maks. ujemny impuls testowy przy sygnale logicznym 1
800 µs
Medium dla pilotów
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Charakterystyka cewki
24 V DC: Faza niskiego prądu 0.3 W, faza wysokiego prądu 1,0 W
Wyświetlanie stanu sygnału
LED
Przepływ zaworu
10 l/min
Przepływ zaworu na wyspie zaworowej
10 l/min
Pozycja zabudowy
Dowolna
Ciśnienie robocze
0 ... 8 bar
Temperatura otoczenia
-5 ... 50 °C
Materiał uszczelnień
NBR, PU
Stopień ochrony
IP40
Temperatura medium
-5 ... 50 °C
Przyłącze elektryczne
Przez płytę przyłączeniową
Dopuszczenie
c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Funkcja zaworu
2 zawory 3/2 normalnie zamknięte, monostabilne
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Konstrukcja
Zawór gniazdowy ze sprężyną powrotną
Waga produktu
30 g
Dopuszczalne wahania napięcia
+/- 10 %
Wielkość nominalna
0.65 mm
Sposób uruchomienia
Elektryczny
Rodzaj uszczelnienia
Miękkie
Sposób kasowania
Sprężyna mechaniczna
Nr kat.
OT-FESTO036649
Pliki do pobrania - Elektrozawór VOVC-BT-T32C-MT-F-1T1 (565450) serii VOVC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
