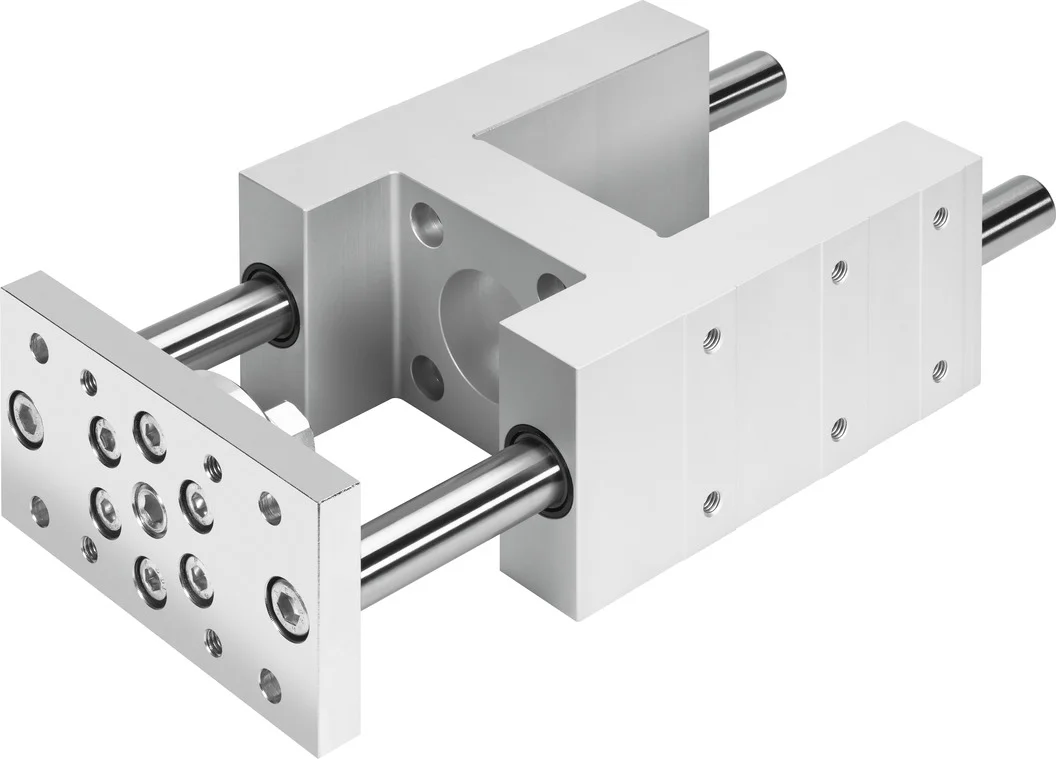

Jednostka prowadząca EAGF-V2-KF-100-320 (1725852) serii EAGF - Festo
SKU: OT-FESTO038243
MPN: EAGF-V2-KF-100-320
Producent:
Festo
Cena netto/szt.
8 047,15 zł
9 897,99 zł
brutto/szt.
Opis produktu - Jednostka prowadząca EAGF-V2-KF-100-320 (1725852) serii EAGF - Festo
Cicho pracujące jednostki prowadzące EAGF do siłowników elektrycznych odbierają zewnętrzne obciążenie poprzeczne i oferują dobre zabezpieczenie przed obrotem nawet w przypadku wysokich momentów.
- Do siłowników elektrycznych EPCC, EPCO i ESBF
- Do przejmowania sił i momentów pochodzących z procesu
- Wysoka dokładność prowadzenia
Dane techniczne
| Wielkość | 100 |
| Skok | 320 mm |
| Luz cofania | 0 µm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Prowadnica |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -20 degC |
| Maks. siła Fy | 2300 N |
| Maks. siła Fy statyczna | 3120 N |
| Maks. siła Fz | 2300 N |
| Maks. siła Fz, statyczna | 3120 N |
| Maks. moment Mx | 198 Nm |
| Maks. moment Mx, statyczny | 268 Nm |
| Maks. moment My | 197 Nm |
| Maks. moment My, statyczny | 267 Nm |
| Maks. moment Mz | 197 Nm |
| Maks. moment statyczny Mz | 267 Nm |
| Siła przesunięcia | 40 N |
| Ruchoma masa własna | 8586 g |
| Waga produktu | 15695 g |
| Środek ciężkości masy ruchomej przy 0 mm skoku | 47 mm |
| Dodatkowy środek ciężkości ruchomej masy na 10 mm skoku | 3.6 mm |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał elementu prowadzącego | Stal odpuszczona |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał płyty spinającej | Stal |
Parametry techniczne - Jednostka prowadząca EAGF-V2-KF-100-320 (1725852) serii EAGF - Festo
Maks. siła Fz
2 300 N
Pozycja montażowa
dowolny
Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku
3.6 mm
Środek ciężkości przemieszczanej masy przy skoku 0 mm
47 mm
Materiał płyty spinającej
Stal
Materiał elementu prowadzącego
Stal ulepszana cieplnie
Siła przesunięcia
40 N
Maks. moment Mz, statyczny
267 Nm
Maks. moment My, statyczny
267 Nm
Maks. moment Mx, statyczny
268 Nm
Maks. siła statyczna Fz
3 120 N
Maks. siła statyczna Fy
3 120 N
Maks. moment Mz
197 Nm
Maks. moment My
197 Nm
Maks. moment Mx
198 Nm
Skok
320 mm
Maks. siła Fy
2 300 N
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Waga produktu
15 695 g
Przemieszczana masa własna
8 586 g
Konstrukcja
Z prowadnicami
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Pozycja zabudowy
Dowolna
Luz rewersyjny
0 µm
Materiał obudowy
Stop aluminium, Anodowanie
Wielkość
100
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Sposób montażu
Przy pomocy gwintów wewnętrznych
Temperatura otoczenia
-20 ... 80 °C
Nr kat.
OT-FESTO038243
