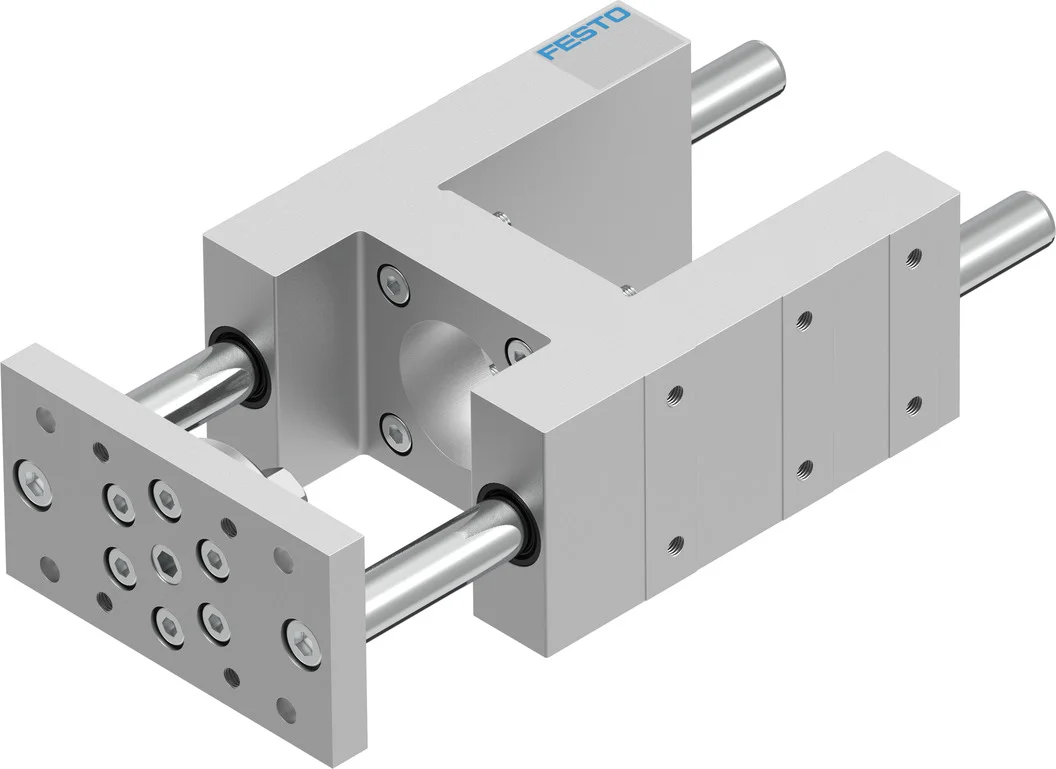

Jednostka prowadząca EAGF-V2-KF-63-100 (1725842) serii EAGF - Festo
SKU: OT-FESTO038512
MPN: EAGF-V2-KF-63-100
Producent:
Festo
Cena netto/szt.
5 120,96 zł
6 298,78 zł
brutto/szt.
Opis produktu - Jednostka prowadząca EAGF-V2-KF-63-100 (1725842) serii EAGF - Festo
Cicho pracujące jednostki prowadzące EAGF do siłowników elektrycznych odbierają zewnętrzne obciążenie poprzeczne i oferują dobre zabezpieczenie przed obrotem nawet w przypadku wysokich momentów.
- Do siłowników elektrycznych EPCC, EPCO i ESBF
- Do przejmowania sił i momentów pochodzących z procesu
- Wysoka dokładność prowadzenia
Dane techniczne
| Wielkość | 63 |
| Skok | 100 mm |
| Luz cofania | 0 µm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Prowadnica |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-B2-L |
| Temperatura otoczenia | -20 degC |
| Maks. siła Fy | 1260 N |
| Maks. siła Fy statyczna | 1600 N |
| Maks. siła Fz | 1260 N |
| Maks. siła Fz, statyczna | 1600 N |
| Maks. moment Mx | 75 Nm |
| Maks. moment Mx, statyczny | 95 Nm |
| Maks. moment My | 90 Nm |
| Maks. moment My, statyczny | 115 Nm |
| Maks. moment Mz | 90 Nm |
| Maks. moment statyczny Mz | 115 Nm |
| Siła przesunięcia | 15 N |
| Ruchoma masa własna | 3045 g |
| Waga produktu | 6015 g |
| Środek ciężkości masy ruchomej przy 0 mm skoku | 48 mm |
| Dodatkowy środek ciężkości ruchomej masy na 10 mm skoku | 4.1 mm |
| Typ mocowania | Przy pomocy gwintu wewnętrznego |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał elementu prowadzącego | Stal odpuszczona |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Materiał płyty spinającej | Stal |
Parametry techniczne - Jednostka prowadząca EAGF-V2-KF-63-100 (1725842) serii EAGF - Festo
Maks. siła Fz
1 260 N
Pozycja montażowa
dowolny
Dodatkowy punkt środka ciężkości przemieszczanej masy na 10 mm skoku
4.1 mm
Środek ciężkości przemieszczanej masy przy skoku 0 mm
48 mm
Materiał płyty spinającej
Stal
Materiał elementu prowadzącego
Stal ulepszana cieplnie
Siła przesunięcia
15 N
Maks. moment Mz, statyczny
115 Nm
Maks. moment My, statyczny
115 Nm
Maks. moment Mx, statyczny
95 Nm
Maks. siła statyczna Fz
1 600 N
Maks. siła statyczna Fy
1 600 N
Maks. moment Mz
90 Nm
Maks. moment My
90 Nm
Maks. moment Mx
75 Nm
Skok
100 mm
Maks. siła Fy
1 260 N
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Waga produktu
6 015 g
Przemieszczana masa własna
3 045 g
Konstrukcja
Z prowadnicami
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Pozycja zabudowy
Dowolna
Luz rewersyjny
0 µm
Materiał obudowy
Stop aluminium, Anodowanie
Wielkość
63
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Sposób montażu
Przy pomocy gwintów wewnętrznych
Temperatura otoczenia
-20 ... 80 °C
Nr kat.
OT-FESTO038512
