Końcówka prosta z przegubem kulowym D80100 M20x1,5

Kod: KK-80/100

Końcówka prosta z przegubem kulowym D80100 M20x1,5

Kod: KK-80/100


84.18 zł netto/szt.
103.54 zł brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Końcówka prosta z przegubem kulowym D80100 M20x1,5

Zastosowanie końcówek prostych z przegubem kulowym do siłowników


Końcówki proste z przegubem kulowym do siłowników pneumatycznych standardowych ISO 15552, typu KK, są elementami mocującymi przeznaczonymi są do montażu na tłoczysku siłownika. Montaż wykonuje się na gwintowanej części tłoczyska, wykorzystując do ustalenia położenia nakrętkę kontrującą dołączaną do siłownika. Końcówki proste z przegubem kulowym do siłowników pozwalają na ruchome zamocowania np. elementu przenoszącego siłę siłownika pneumatycznego. Spełniają także rolę przy niwelowaniu błędów montażowych, oraz redukują siły promieniowe niekorzystnie wpływające na pracę siłownika pneumatycznego. Razem z mocowaniami wahliwymi tylnymi na służą do zabudowania siłownika w konstrukcji maszyny lub urządzenia.


Zakresy średnic siłowników: od D12 do D200


Materiały: stal

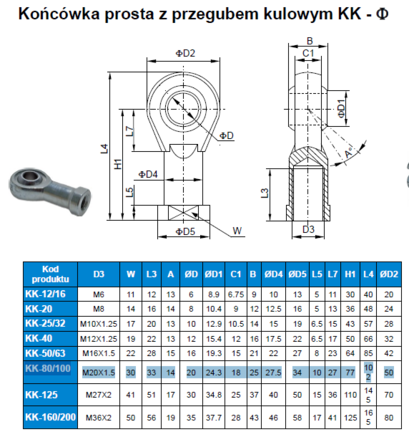

Dane techniczne - Końcówka prosta z przegubem kulowym D80100 M20x1,5

Średnica D
20 mm
Średnica D1
24,3 mm
Średnica D2
50 mm
A
14 mm
B
25 mm
L1
33 mm
H1
77 mm
L2
10 mm
M
M20 x 1,5
W
30 mm
C1
18 mm
Średnica siłownika
80/100 mm
Średnica D3
27,5 mm
Średnica D4
34 mm
L13
102 mm
Nr kat.
KK-80/100

Pliki do pobrania - Końcówka prosta z przegubem kulowym D80100 M20x1,5
