Końcówka widełkowa 6432 D25/32 M10x1,25

Kod: KW-25/32

Końcówka widełkowa 6432 D25/32 M10x1,25

Kod: KW-25/32


14.06 zł netto/szt.
17.29 zł brutto/szt.
Wysyłka w 24-48h.
Koszty dostawy: od 0.00zł więcej
szt.
Rabaty dla profesjonalistów
  • Ponad 700 000 produktów  - najszersza oferta w Polsce
  • indywidualne warunki cenowe
  • szybka dostawa - 24 / 48 h
  • wsparcie merytoryczne i techniczne
  • dostęp do historii zamówień i rozliczeń
Wypełnij formularz
Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Końcówka widełkowa 6432 D25/32 M10x1,25

KOŃCÓWKI WIDEŁKOWE DO SIŁOWNIKÓW


Zastosowanie końcówek widełkowych do siłowników


Końcówki widełkowe do siłowników pneumatycznych standardowych ISO 15552, typu KW, są elementami mocującymi przeznaczonymi są do montażu na tłoczysku siłownika. Montaż wykonuje się na gwintowanej części tłoczyska, wykorzystując do ustalenia położenia nakrętkę kontrującą dołączaną do siłownika. Końcówki widełkowe do siłowników pozwalają na ruchome zamocowania np. elementu przenoszącego siłę siłownika pneumatycznego lub razem z mocowaniami wahliwymi tylnymi na zamocowanie siłownika w konstrukcji maszyny lub urządzenia. Do mocowania wykorzystuje się sworzeń zabezpieczony przed wypadnięciem pierścieniami Segera lub specjalną zapinką.


Zakresy średnic siłowników:


od D12 do D100


Materiały:


stal, sworzeń: stal

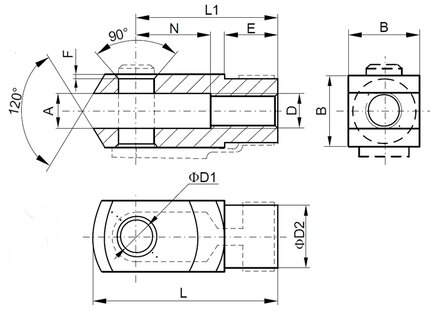

Dane techniczne - Końcówka widełkowa 6432 D25/32 M10x1,25

Średnica D
M10 x 1,25
Średnica D1
10 mm
Średnica D2
18 mm
A
10 mm
L
52 mm
E
15 mm
B
20 mm
L1
40 mm
N
20 mm
Średnica siłownika
25/32 mm
Nr kat.
KW-25/32
