Opis produktu - Końcówka widełkowa ISO 15552 D80/100 M20X1,5 ocynk.

KOŃCÓWKI WIDEŁKOWE DO SIŁOWNIKÓW


Zastosowanie końcówek widełkowych do siłowników


Końcówki widełkowe do siłowników pneumatycznych standardowych ISO 15552, typu KW, są elementami mocującymi przeznaczonymi są do montażu na tłoczysku siłownika. Montaż wykonuje się na gwintowanej części tłoczyska, wykorzystując do ustalenia położenia nakrętkę kontrującą dołączaną do siłownika. Końcówki widełkowe do siłowników pozwalają na ruchome zamocowania np. elementu przenoszącego siłę siłownika pneumatycznego lub razem z mocowaniami wahliwymi tylnymi na zamocowanie siłownika w konstrukcji maszyny lub urządzenia. Do mocowania wykorzystuje się sworzeń zabezpieczony przed wypadnięciem pierścieniami Segera lub specjalną zapinką.


Zakresy średnic siłowników:


od D12 do D100


Materiały:


stal, sworzeń: stal

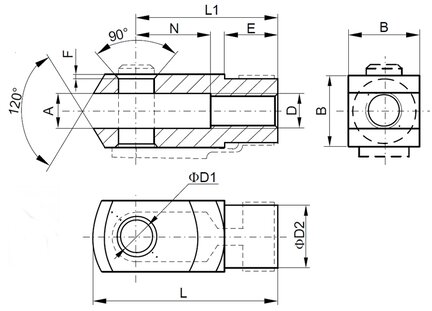

Dane techniczne - Końcówka widełkowa ISO 15552 D80/100 M20X1,5 ocynk.

Średnica D
M20 x 1,5
Średnica D1
20 mm
Średnica D2
34 mm
A
20 mm
L
105 mm
E
30 mm
B
40 mm
L1
80 mm
N
40 mm
Średnica siłownika
80/100 mm
Nr kat.
KW-80/100
