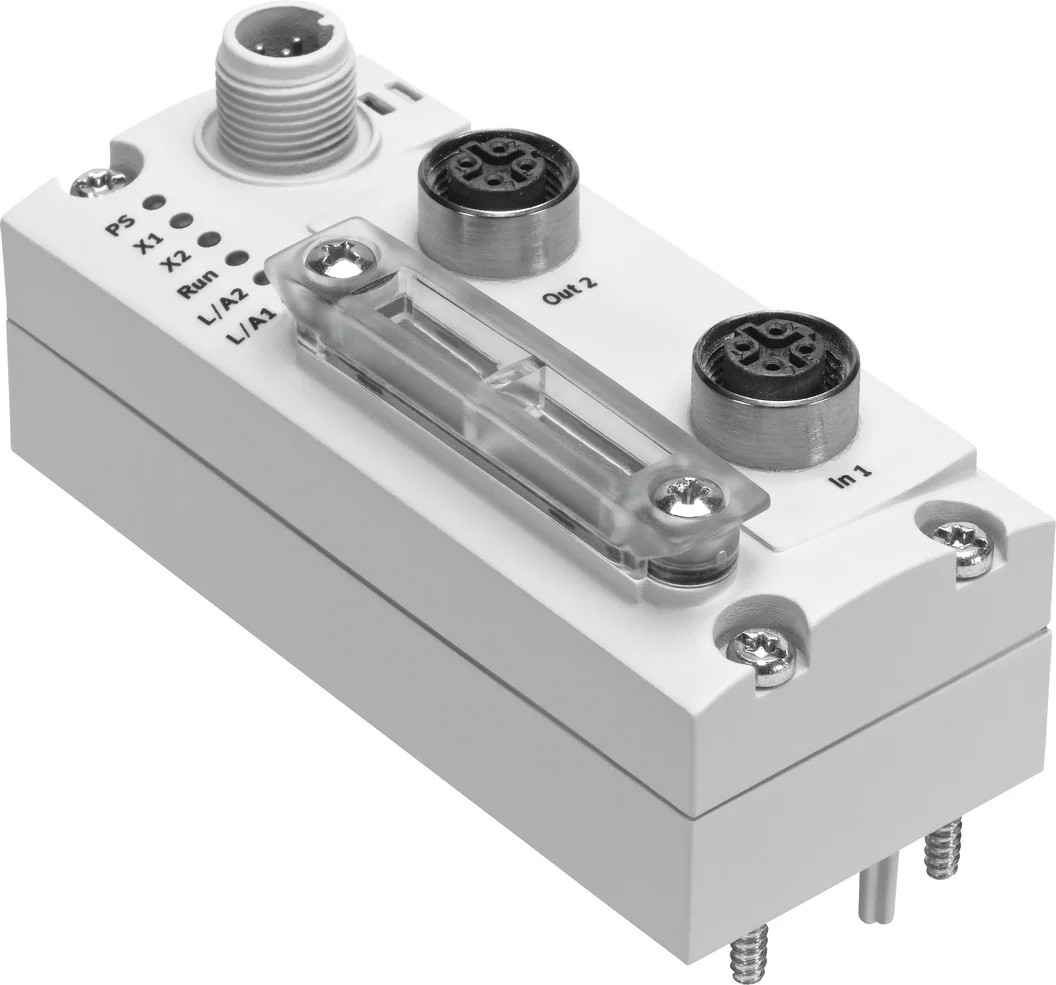

Zdjęcie produktu ma charakter poglądowy
Moduł magistrali CTEU-EC (572556) serii CTEU - Festo
SKU: OT-FESTO033783
MPN: CTEU-EC
Producent:
Festo
Cena netto/szt.
1 945,76 zł
2 393,28 zł
brutto/szt.
Opis produktu - Moduł magistrali CTEU-EC (572556) serii CTEU - Festo
Moduły magistrali polowych dla wysp zaworowych z interfejsem specyficznym dla Festo i wysokim stopniem ochrony IP65 / 67 mogą być stosowane w wielu aplikacjach i oferują wiele funkcji i protokołów fieldbus.
- Do wysp zaworowych VTUB 12, VTUG, MPA L, CPV, VTOC
- Możliwość rozszerzenia do systemu instalacyjnego CTEL
- Diody LED typowe dla magistrali polowej, interfejsy i elementy przełączające
- Odseparowane zasilanie elektryczne dla elektroniki i zaworów
Dane techniczne
| Protokół | EtherCAT |
| Wymiary szer. x dł. x wys. | 40 mm x 91 mm x 50 mm |
| Szerokość modułu | 40 mm |
| Typ mocowania | na interfejsie elektrycznym |
| Waga produktu | 90 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Wskaźnik LED specyficzny dla produktu | PS: napięcie robocze zasilania elektroniki i obciążenia |
| Wskaźnik LED specyficzny dla magistrali | L/A1: sieć aktywna, port 1 |
| Diagnostyka | Błąd komunikacji |
| Elementy obsługowe | Przełącznik DIL |
| Interfejs magistrali polowej, typ | Ethernet |
| Interfejs magistrali polowej, protokół | EtherCAT |
| Interfejs magistrali polowej, funkcja | Podłączenie magistrali przychodzące/wychodzące |
| Interfejs magistrali polowej, rodzaj przyłącza | 2x gniazdo wtykowe |
| Interfejs magistrali polowej, technologia przyłączeniowa | M12x1, kodowanie D wg EN 61076-2-101 |
| Interfejs magistrali polowej, schemat przyłączy | 00995716 |
| Interfejs magistrali polowej, liczba pinów/żył | 4 |
| Interfejs magistrali polowej, separacja galwaniczna | tak |
| Interfejs magistrali polowej, szybkość transmisji | 100 Mb/s |
| Maksymalna przestrzeń adresowa, wejścia | 16 byte |
| Maksymalna przestrzeń adresowa, wyjścia | 16 byte |
| Parametryzacja | Aktywowanie diagnostyki |
| Czas cyklu wewnętrznego | 1 ms na każdy 1 bajt danych użytkowych |
| Pomoc w konfiguracji | Plik XML |
| Dodatkowe funkcje | Acykliczny dostęp do danych za pomocą "SDO" |
| Zasilanie elektryczne, funkcja | Elektronika i obciążenie |
| Zasilanie elektryczne, rodzaj przyłącza | Wtyczka |
| Zasilanie elektryczne, technologia przyłączy | M12x1, kodowanie A wg EN 61076-2-101 |
| Zasilanie elektryczne, schemat przyłączy | 00995383 |
| Zasilanie elektryczne, liczba pinów/żył | 5 |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Maks. zasilanie | 4 A |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Typ. 60 mA |
Parametry techniczne - Moduł magistrali CTEU-EC (572556) serii CTEU - Festo
Diody LED specyficzne dla produktu
PS: Napięcie robocze dla elektroniki i zasilania obciąż., X1: System status at module I-Port 1, X2: System status at module I-Port 2
Raster
40 mm
Protokół
EtherCAT
Wsparcie dla konfiguracji
Plik XML
Interfejs fieldbus, protokół
EtherCAT
Interfejs-Fieldbus, szybkość transmisji
100 Mbit/s
Interfejs fieldbus, typ podłączenia
2 x gniazdo
Interfejs fieldbus, technologia podłączenia
M12x1, typ D zgodnie z EN 61076-2-101
Parametryzacja
Aktywacja diagnostyki, Reakcja w trybie Fail-safe i Idle
Diody LED specyficzne dla magistrali
L/A1: Sieć aktywna Port 1, L/A2: Sieć aktywna Port 2, Run: Status komunikacji
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym, Nieużywane przyłącza zamknięte
Własny pobór prądu przy napięciu roboczym
Typ. 60 mA
Interfejs-Fieldbus, izolacja galwaniczna
Tak
Interfejs fieldbus
Ethernet
Interfejs fieldbus, liczba pinów/żył
4
Wewnętrzny czas cyklu
1 ms na 1 bajt danych użytkownika
Maks. pojemność adresowa dla wyjść
16 Byte
Maks. pojemność adresowa dla wejść
16 Byte
Maks. natężenie prądu zasilania
4 A
Zasilanie, funkcja
Elektronika i obciążenie
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Sposób montażu
na przyłączu elektrycznym, Na przyłączu elektrycznym
Stopień ochrony
IP65, IP67
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Znak KC
KC-EMV
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
90 g
Temperatura przechowywania
-20 ... 70 °C
Nominalne napięcie robocze DC
24 V
Temperatura otoczenia
-5 °C do 50 °C
Wymiary B x L x H
40 mm x 91 mm x 50 mm
Diagnostyka
Błąd komunikacji, Diagnostyka systemu, Napięcie poniżej wartości nominalnej
Zakres napięcia roboczego DC
18 ... 30 V
Elementy obsługowe
Przełącznik-DIL
Dodatkowe funkcje
- Acykliczny dostęp do danych przez SDO, Diagnostyka obiektu, Emergency Message, Modular Device Profile (MDP)
Zasilanie, typ podłączenia
Wtyczka
Zasilanie, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Zasilanie napięciem, liczba pinów/żył
5
Nr kat.
OT-FESTO033783
Pliki do pobrania - Moduł magistrali CTEU-EC (572556) serii CTEU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
