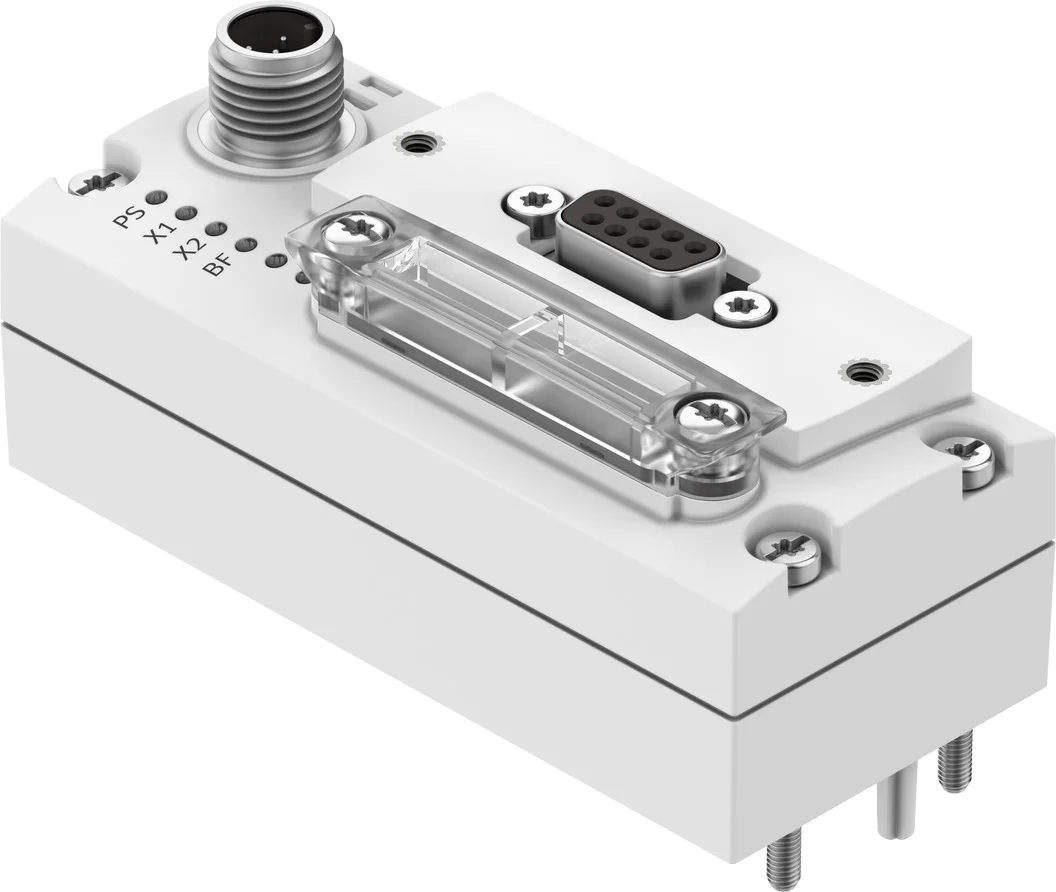

Zdjęcie produktu ma charakter poglądowy
Moduł magistrali CTEU-PB-EX1C (8107588) serii CTEU - Festo
SKU: OT-FESTO094689
MPN: CTEU-PB-EX1C
Producent:
Festo
Cena netto/szt.
1 871,78 zł
2 302,29 zł
brutto/szt.
Opis produktu - Moduł magistrali CTEU-PB-EX1C (8107588) serii CTEU - Festo
Moduły magistrali polowych dla wysp zaworowych z interfejsem specyficznym dla Festo i wysokim stopniem ochrony IP65 / 67 mogą być stosowane w wielu aplikacjach i oferują wiele funkcji i protokołów fieldbus.
- Do wysp zaworowych VTUB 12, VTUG, MPA L, CPV, VTOC
- Możliwość rozszerzenia do systemu instalacyjnego CTEL
- Diody LED typowe dla magistrali polowej, interfejsy i elementy przełączające
- Odseparowane zasilanie elektryczne dla elektroniki i zaworów
Dane techniczne
| Protokół | Profibus DP |
| Wymiary szer. x dł. x wys. | 40 mm x 91 mm x 50 mm |
| Szerokość modułu | 40 mm |
| Typ mocowania | na interfejsie elektrycznym |
| Waga produktu | 90 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Wskaźnik LED specyficzny dla produktu | PS: napięcie robocze zasilania elektroniki i obciążenia |
| Wskaźnik LED specyficzny dla magistrali | BF: błąd magistrali |
| Diagnostyka | Błąd komunikacji |
| Elementy obsługowe | Przełącznik DIL |
| Informacja o interfejsie magistrali polowej | Wtyczka/gniazdo wtykowe M12x1 kodowanie B, 5-pin, stopień ochrony IP65 |
| Interfejs magistrali polowej, typ | PROFIBUS |
| Interfejs magistrali polowej, protokół | PROFIBUS DP |
| Interfejs magistrali polowej, funkcja | Podłączenie magistrali przychodzące/wychodzące |
| Interfejs magistrali polowej, rodzaj przyłącza | Gniazdo wtykowe |
| Interfejs magistrali polowej, technologia przyłączeniowa | Sub-D |
| Interfejs magistrali polowej, schemat przyłączy | 00995638 |
| Interfejs magistrali polowej, liczba pinów/żył | 9 |
| Interfejs magistrali polowej, separacja galwaniczna | tak |
| Interfejs magistrali polowej, szybkość transmisji | 1,5 Mb/s |
| Maksymalna przestrzeń adresowa, wejścia | 16 byte |
| Maksymalna przestrzeń adresowa, wyjścia | 16 byte |
| Parametryzacja | Rodzaj diagnostyki |
| Czas cyklu wewnętrznego | 1 ms na każdy 1 bajt danych użytkowych |
| Pomoc w konfiguracji | Plik GSD |
| Dodatkowe funkcje | Emergency Message |
| Zasilanie elektryczne, funkcja | Elektronika i obciążenie |
| Zasilanie elektryczne, rodzaj przyłącza | Wtyczka |
| Zasilanie elektryczne, technologia przyłączy | M12x1, kodowanie A wg EN 61076-2-101 |
| Zasilanie elektryczne, schemat przyłączy | 00995383 |
| Zasilanie elektryczne, liczba pinów/żył | 5 |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Maks. zasilanie | 4 A |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Znam. 100 mA |
Parametry techniczne - Moduł magistrali CTEU-PB-EX1C (8107588) serii CTEU - Festo
Temperatura otoczenia
-5 °C do 50 °C
Waga produktu
90 g
Waga
0,115 kg
Nr kat.
OT-FESTO094689
Pliki do pobrania - Moduł magistrali CTEU-PB-EX1C (8107588) serii CTEU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
