Zdjęcie produktu ma charakter poglądowy

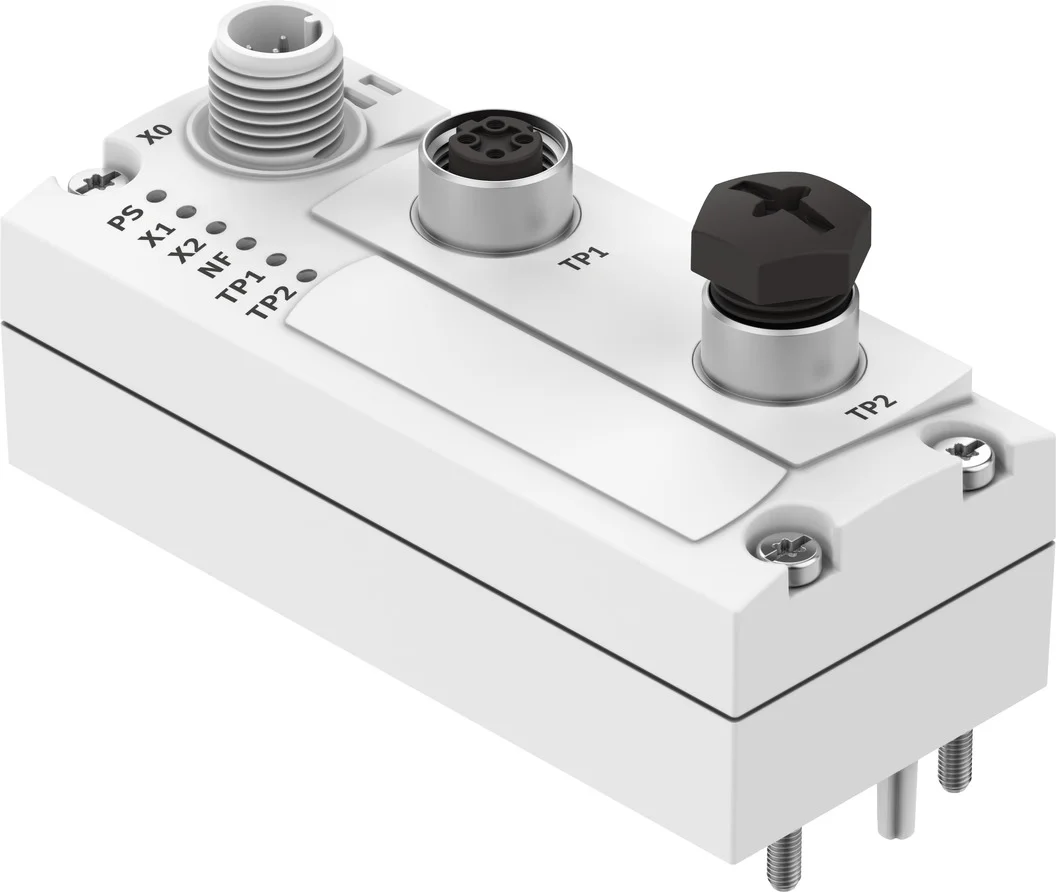

Moduł magistrali CTEU-PN (2201471) serii CTEU - Festo
SKU: OT-FESTO057869
MPN: CTEU-PN
Producent:
Festo
Cena netto/szt.
2 256,93 zł
2 776,02 zł
brutto/szt.
Opis produktu - Moduł magistrali CTEU-PN (2201471) serii CTEU - Festo
Moduły magistrali polowych dla wysp zaworowych z interfejsem specyficznym dla Festo i wysokim stopniem ochrony IP65 / 67 mogą być stosowane w wielu aplikacjach i oferują wiele funkcji i protokołów fieldbus.
- Do wysp zaworowych VTUB 12, VTUG, MPA L, CPV, VTOC
- Możliwość rozszerzenia do systemu instalacyjnego CTEL
- Diody LED typowe dla magistrali polowej, interfejsy i elementy przełączające
- Odseparowane zasilanie elektryczne dla elektroniki i zaworów
Dane techniczne
| Protokół | PROFINET |
| Wymiary szer. x dł. x wys. | 40 mm x 91 mm x 50 mm |
| Szerokość modułu | 40 mm |
| Typ mocowania | na interfejsie elektrycznym |
| Waga produktu | 93 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-strefa III |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | PA |
| Wskaźnik LED specyficzny dla produktu | PS: napięcie robocze zasilania elektroniki i obciążenia |
| Wskaźnik LED specyficzny dla magistrali | NF: błąd sieci |
| Diagnostyka | Błąd komunikacji |
| Interfejs magistrali polowej, typ | Ethernet |
| Interfejs magistrali polowej, protokół | PROFINET RT |
| Interfejs magistrali polowej, funkcja | Podłączenie magistrali przychodzące/wychodzące |
| Interfejs magistrali polowej, rodzaj przyłącza | 2x gniazdo wtykowe |
| Interfejs magistrali polowej, technologia przyłączeniowa | M12x1, kodowanie D wg EN 61076-2-101 |
| Interfejs magistrali polowej, schemat przyłączy | 00995716 |
| Interfejs magistrali polowej, liczba pinów/żył | 4 |
| Interfejs magistrali polowej, separacja galwaniczna | tak |
| Interfejs magistrali polowej, szybkość transmisji | 100 Mb/s |
| Maksymalna przestrzeń adresowa, wejścia | 64 byte |
| Maksymalna przestrzeń adresowa, wyjścia | 64 byte |
| Czas cyklu wewnętrznego | 1 ms na każdy 1 bajt danych użytkowych |
| Pomoc w konfiguracji | Plik GSDML |
| Dodatkowe funkcje | Conformance Klasa C |
| Zasilanie elektryczne, funkcja | Elektronika i obciążenie |
| Zasilanie elektryczne, rodzaj przyłącza | Wtyczka |
| Zasilanie elektryczne, technologia przyłączy | M12x1, kodowanie A wg EN 61076-2-101 |
| Zasilanie elektryczne, schemat przyłączy | 00995383 |
| Zasilanie elektryczne, liczba pinów/żył | 5 |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Maks. zasilanie | 4 A |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym | Znam. 80 mA |
Parametry techniczne - Moduł magistrali CTEU-PN (2201471) serii CTEU - Festo
Własny pobór prądu przy napięciu roboczym
Znaminowo 80 mA
Raster
40 mm
Protokół
PROFINET
Wsparcie dla konfiguracji
Plik GSDML
Interfejs fieldbus, protokół
PROFINET RT
Interfejs-Fieldbus, szybkość transmisji
100 Mbit/s
Interfejs fieldbus, typ podłączenia
2 x gniazdo
Interfejs fieldbus, technologia podłączenia
M12x1, typ D zgodnie z EN 61076-2-101
Diody LED specyficzne dla magistrali
NF: Błąd sieci, TP1: Sieć aktywna Port 1, TP2: Sieć aktywna Port 2
Diody LED specyficzne dla produktu
PS: Napięcie robocze dla elektroniki i zasilania obciąż., X1: System status at module I-Port 1, X2: System status at module I-Port 2
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym, Nieużywane przyłącza zamknięte
Interfejs-Fieldbus, izolacja galwaniczna
Tak
Interfejs fieldbus
Ethernet
Interfejs fieldbus, liczba pinów/żył
4
Wewnętrzny czas cyklu
1 ms na 1 bajt danych użytkownika
Maks. pojemność adresowa dla wyjść
64 Byte
Maks. pojemność adresowa dla wejść
64 Byte
Maks. natężenie prądu zasilania
4 A
Zasilanie, funkcja
Elektronika i obciążenie
Nominalne napięcie robocze DC
24 V
Sposób montażu
na przyłączu elektrycznym, Na przyłączu elektrycznym
Stopień ochrony
IP65, IP67
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
PA
Znak KC
KC-EMV
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
93 g
Temperatura przechowywania
-20 ... 70 °C
Temperatura otoczenia
-5 °C do 50 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Wymiary B x L x H
40 mm x 91 mm x 50 mm
Diagnostyka
Błąd komunikacji, Diagnostyka systemu, Napięcie poniżej wartości nominalnej
Zakres napięcia roboczego DC
18 ... 30 V
Dodatkowe funkcje
Conformance Class C, Fast Start Up (FSU), LLDP, MRP, PROFINET IRT, PROFIenergy, SNMP, Shared Device, Web servers
Zasilanie, typ podłączenia
Wtyczka
Zasilanie, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Zasilanie napięciem, liczba pinów/żył
5
Nr kat.
OT-FESTO057869
Pliki do pobrania - Moduł magistrali CTEU-PN (2201471) serii CTEU - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
