Napęd wahadłowy DFPD-N-1200-RP-90-RS60-F14 (8068937) serii DFPD - Festo
Festo

Napęd wahadłowy DFPD-N-1200-RP-90-RS60-F14 (8068937) serii DFPD - Festo

SKU: OT-FESTO081078
Producent: Festo
Cena netto/szt. 7 607,15 zł
9 356,79 zł brutto/szt.

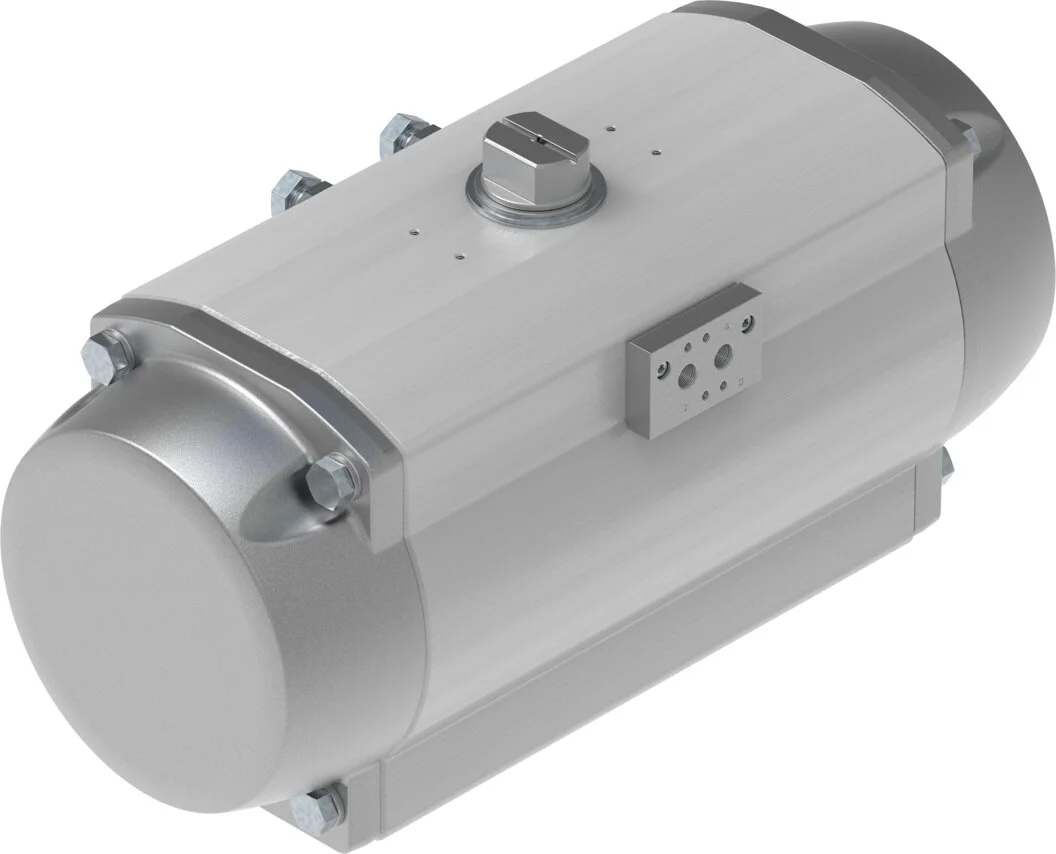

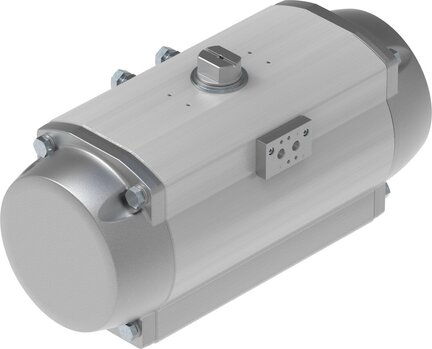

Napęd wahadłowy DFPD-N-1200-RP-90-RS60-F14 (8068937) serii DFPD - Festo
7 607,15 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Napęd wahadłowy DFPD-N-1200-RP-90-RS60-F14 (8068937) serii DFPD - Festo

Seria DFPD jest wyposażona w mechanizm zębatkowy ze stałą krzywą momentu obrotowego w całym zakresie obrotu. Dzięki siłownikom ćwierćobrotowym DFPD można w najlepszy możliwy sposób zautomatyzować przepustnice, zawory kulowe i klapy powietrza.

  • Stały moment obrotowy w całym zakresie kąta obrotu 90deg dla wersji dwustronnego działania
  • Wersja z kątem obrotu 120deg, 135deg, 180deg dla wielkości 40, 120, 240, 480, dwustronnego działania
  • Przyłącze zaworu zgodnie z ISO 5211
  • Układ otworów montażowych wg VDI/VDE 3845
  • Solidna, odporna na nadepnięcie i łatwa do czyszczenia obudowa z aluminium
  • Długi okres eksploatacji niewielkie zużycie
  • Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
  • Zwiększona ochrona przed korozją

Dane techniczne

Wielkość napędu zaworu1200
Układ otworów w kołnierzuF14
Kąt obrotu90 deg
Zakres regulacji pozycji końcowej przy 0deg-5 deg
Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu-5 deg
Głębokość połączenia wałka38 mm
Przyłącze zgodne z normą do zaworu procesowegoISO 5211
Pozycja montażudowolny
Sposób działaniaJednostronnego działania
KonstrukcjaZębatka/zębnik
Kierunek zamykaniazamykanie z prawej strony
Symbol00991266
Przyłacze zaworu zgodne z normąVDI/VDE 3845 (NAMUR)
Punkt podłączenia ustawnika i czujnika położenia jest zgodny z normąVDI/VDE 3845 wielkość AA 3
Typ urządzenia wg VDMA 66413Podzespół zabezpieczający
Funkcja bezpieczeństwaFunkcja bezpieczeństwa polega na tym, że po wyłączeniu sprężonego powietrza i odpowietrzeniu komory sprężynowej siłownik przełącza się w zdefiniowane bezpieczne położenie przełączające. Ten ruch przełączający jest realizowany przez siłę pakietu sprężyn.
Safety Integrity Level (SIL)do SIL 2 Low Demand mode
Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)Produkt nadaje się do zastosowań SRP/CS do SIL 2 Low Demand
Ciśnienie rozrywające24 bar
Ciśnienie robocze0.2 MPa
Ciśnienie robocze2 bar
Ciśnienie robocze29 psi
Nominalne ciśnienie robocze0.6 MPa
Nominalne ciśnienie robocze6 bar
Nominalne ciśnienie robocze87 psi
Klasyfikacja morskapatrz certyfikat
Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UEEPL Db (GB)
Ochrona przeciwwybuchowaStrefa 1 (ATEX)
Jednostka certyfikującaDNV TAP00001CE
ATEX-Kategoria: gazII 2G
ATEX-Kategoria: pyłII 2D
Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T4 Gb X
Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T105degC Db X
Ochrona przeciwwybuchowa Ex- temperatura otoczenia-20degC = Ta = +80degC
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoPunkt rosy min. 10degC poniżej temperatury otoczenia i medium
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura przechowywania-20 degC
Temperatura otoczenia-20 degC
Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0deg796.3 Nm
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90deg477.2 Nm
Informacja o momencie obrotowymRoboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0deg479.4 Nm
Moment od sprężyny powrotnej przy kącie obrotu 90deg798.6 Nm
MTTFd1126 lat
Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.01E-7
PFD7.8E-4
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0deg-znamionowy kąt obrotu-0deg43.5 l
Waga produktu43022 g
Połączenie wałkaT36
Przyłącze pneumatyczne1/4 NPT
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał płyty przyłączeniowejStop aluminium, anodowany
Materiał pokrywyAluminiowy odlew ciśnieniowy, powlekany
Materiał uszczelnieńNBR
Materiał sprężynyStal sprężynowa
Materiał obudowyStop aluminium, anodowany
Materiał tłokaAluminiowy odlew ciśnieniowy
Materiał łożyskaPolioksymetylen
Materiał krzywkiStal
Materiał śrubStal wysokostopowa nierdzewna
Materiał wałkaStal, niklowana

Parametry techniczne - Napęd wahadłowy DFPD-N-1200-RP-90-RS60-F14 (8068937) serii DFPD - Festo

Nominalne ciśnienie robocze (psi)
87 psi
Materiał wałka
Stal, niklowana
ATEX-Kategoria Pył
II 2D
Ex-Ochrona przeciwwybuchowa Pył
Ex h IIIC T105°C Db X
Wielkość napędu wykonawczego
1200
Rysunek otworowania kołnierza
F14
Regulacja położenia końcowego przy 0°
-5 ... 5 deg
Zakres regulacji pozycji końcowej przy nominalnym kącie obrotu
-5 ... 5 deg
Wałek łączący, głębokość
38 mm
Kierunek zamykania
Zamykanie w prawo
Przyłącze zaworu odpowiada normie
VDI/VDE 3845 (NAMUR)
Podłączenie dla pozycjonera i czujnika położenia zgodne z normą
VDI/VDE 3845 wielkość AA 3
Komponent odpowiedni dla funkcji bezpieczeństwa
Urządzenie zabezpieczające
Funkcja bezpieczeństwa
Zawór pilotowy w pozycji przełączania, powrót sprężyną
Safety Integrity Level (SIL)
Produkt może być stosowany w SRP/CS do SIL 2 Low Demand, Do SIL 3 w architekturze redundantnej, do SIL 1 High Demand mode
Materiał sprężyny
Stal sprężynowa
Certyfikat
DNVGL TAP00001CE, TÜV Rheinland 968/V 1106.00/19
Moment obrotowy przy nominalnym ciśnieniu i kącie obrotu 0°
796.3 Nm
Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°
477.2 Nm
Uwaga o momencie obrotowym
Roboczy moment obrotowy napędu nie może być większy niż maksymalny dopuszczalny moment obrotowy podany w ISO 5211 w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
Mean Time to Failure dangerous (MTTFd)
1126 Lat
Prawdopodobieństwo uszkodzenia na godzinę w [1/h].
1.01 * 10-07
PFD (Probability of Failure on Demand)
7.8 * 10-04
Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0° nominalny kąt obrotu-0°
43.5 l
Przyłącze wałka
T36
Materiał płyty przyłączeniowej
Stop aluminium, anodowany
Materiał krzywki
Stal
Moment obr. od sprężyny powrotnej przy kącie obrotu 0°
479.4 Nm
Moment od sprężyny powrotnej przy 90°
798.6 Nm
Uwagi odnośnie medium roboczego
Ciśnieniowy punkt rosy 10°C poniżej temp. otoczenia/temp. medium, Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Ciśnienie robocze
2 ... 8 bar, 29 ... 116 psi
Temperatura otoczenia
-20 ... 80 °C
Materiał pokrywy
Odlew aluminiowy, pokrycie ochronne
Materiał uszczelnień
NBR
Znormalizowane przyłącze do zaworu
ISO 5211
Kąt obrotu
90 deg
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Stop aluminium, anodowany
Klasyfikacja morska
patrz certyfikat
Materiał śrub
Stal wysokostopowa, nierdzewna
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.2 ... 0.8 MPa
Tryb pracy
Jednostronnego działania
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Przyłącza pneumatyczne
1/4 NPT
Konstrukcja
Zębatka/Zębnik
Materiał tłoka
Aluminium-odlew ciśnieniowy
Materiał łożyska
POM
Waga produktu
43 022 g
Temperatura przechowywania
-20 ... 60 °C
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-Ochrona Ex - (ATEX)
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami EX Wielkiej Brytanii
Nominalne ciśnienie robocze
0.6 MPa, 6 bar
ATEX-Kategoria Gaz
II 2G
Ex-Ochrona przeciwwybuchowa Gaz
Ex h IIC T4 Gb X
Ex-Temperatura otoczenia
-20°C <= Ta <= +80°C
Nr kat.
OT-FESTO081078
