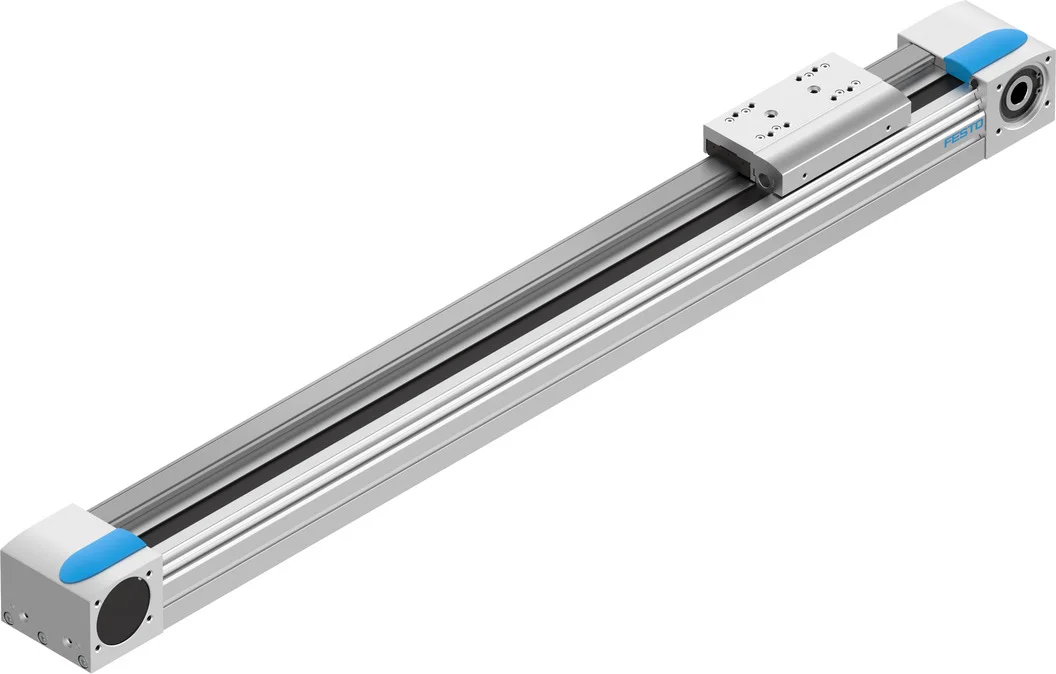

Napęd z paskiem zębatym EGC-80-600-TB-KF-0H-GK (3013355) serii EGC - Festo
SKU: OT-FESTO058557
MPN: EGC-80-600-TB-KF-0H-GK
Producent:
Festo
Cena netto/szt.
8 277,92 zł
10 181,84 zł
brutto/szt.
Opis produktu - Napęd z paskiem zębatym EGC-80-600-TB-KF-0H-GK (3013355) serii EGC - Festo
Bardzo mocny napęd z paskiem zębatym EGC-TB ma unikalny, zoptymalizowany przekrój poprzeczny dla maksymalnej sztywności i nośności. Ten dynamiczny napęd liniowy może osiągnąć wysokie prędkości nawet przy dużych obciążeniach i długich skokach.
- Napęd zapewniający uzyskanie dużych prędkości i przyspieszeń
- Prowadzenie na łożyskach kulkowych obiegowych do dużych obciążeń i momentów
- Opcjonalnie z jednostką zaciskową, jedno- lub obustronną
- Profil z optymalną sztywnością
- Możliwość elastycznego montażu silnika z 4 stron
- 22 dostępnych w magazynie typów z krótkim terminem dostawy i zestawów produktów do indywidualnych zastosowań
- Możliwość długich skoków do 8,5 m
Dane techniczne
| Średnica efektywna koła zębatego napędu | 28.65 mm |
| Skok roboczy | 600 mm |
| Wielkość | 80 |
| Rezerwa skoku | 0 mm |
| Podziałka paska zębatego | 3 mm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Symbol | 00991212 |
| Maks. przyspieszenie | 50 m/s² |
| Maks. prędkość | 5 m/s |
| Powtarzalność | +-0,08 mm |
| Czas pracy ciągłej | 100% |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 844000 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 1160000 mm⁴ |
| Maks. siła Fy | 3050 N |
| Maks. siła Fz | 3050 N |
| Maks. siła Fy całej osi | 3050 N |
| Maks. siła Fz całej osi | 3050 N |
| Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy) | 11236 N |
| Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 11236 N |
| Maks. opór przesuwu na biegu jałowym | 28 N |
| Maks. moment Mx | 36 Nm |
| Maks. moment My | 97 Nm |
| Maks. moment Mz | 97 Nm |
| Maks. moment Mx całej osi | 36 Nm |
| Maks. moment My całej osi | 97 Nm |
| Maks. moment Mz całej osi | 97 Nm |
| Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 133 Nm |
| My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 357 Nm |
| Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 357 Nm |
| Maks. siła posuwu Fx | 350 N |
| Skrętny moment bezwładności It | 551000 mm⁴ |
| Masowy moment bezwładności JH na metr skoku | 0.19 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 2.05 kgcm² |
| Stała posuwu | 90 mm/U |
| Referencyjna żywotność | 5000 km |
| Materiał pokrywy tylnej | Stop aluminium do przeróbki plastycznej |
| Materiał profilu | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał pokrywy napędu | Stop aluminium do przeróbki plastycznej |
| Materiał prowadnicy wózka | Stal |
| Materiał prowadnicy | Stal |
| Materiał koła pasowego | Stal wysokostopowa nierdzewna |
| Materiał wózka | Stop aluminium do przeróbki plastycznej |
| Materiał elementu mocującego pasek zębaty | Odlew ze stali szlachetnej |
| Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Parametry techniczne - Napęd z paskiem zębatym EGC-80-600-TB-KF-0H-GK (3013355) serii EGC - Festo
Materiał kół pasowych
Stal wysokostopowa, nierdzewna
Wydłużenie paska zębatego
0.24 %
Podział paska zębatego
3 mm
Typ silnika
Silnik skokowySilnik serwo
Maks. przyspieszenie
50 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
1 160 * 1003 mm4
Maks. opór przesuwu jałowego
28 N
Masowy moment bezwładności JL na kg obciążenia roboczego
2.05 kgcm2
Stała posuwu
90 mm/U
Materiał pokrywy napędu
Stop aluminium, Anodowanie
Średnica efektywna zębnika napędu
28.65 mm
Materiał wózka
Stop aluminium, Anodowanie
Materiał elementu mocującego pasek zębaty
Odlew ze stali szlachetnej
Materiał paska zębatego
Polichloropren z kordem z włókna szklanego i powłoką nylonową
Zapas skoku
0 mm
Materiał pokrywy końcowej
Stop aluminium, Anodowanie
Materiał prowadzenia wózka napędu
Stal
Geometryczny moment bezwładności powierzchni 2 stopnia Ix
844 * 1003 mm4
Skręcający moment bezwładności It
551 * 1003 mm4
Pozycja zabudowy
Dowolna
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
80
Czas pracy ciągłej
100 %
Masowy moment bezwładności JH na metr skoku
0.19 kgcm2
Skok roboczy
600 mm
Powtarzalność
±0,08 mm
Maks. Siła posuwu Fx
350 N
Temperatura otoczenia
-10 ... 60 °C
Konstrukcja
Elektromechaniczna oś liniowaz paskiem zębatym
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
5 m/s
Maks. siła Fy
3 050 N
Maks. siła Fz
3 050 N
Maks. moment Mx
36 Nm
Materiał prowadnicy
Stal
Materiał profilu
Stop aluminium, Anodowanie
Nr kat.
OT-FESTO058557
Pliki do pobrania - Napęd z paskiem zębatym EGC-80-600-TB-KF-0H-GK (3013355) serii EGC - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
