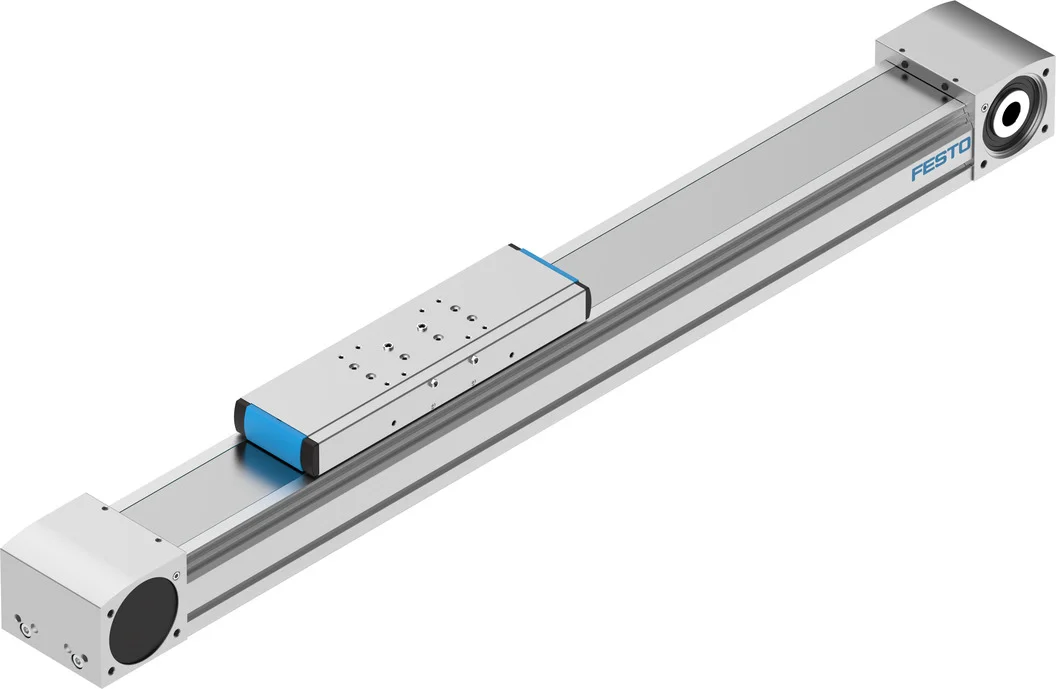

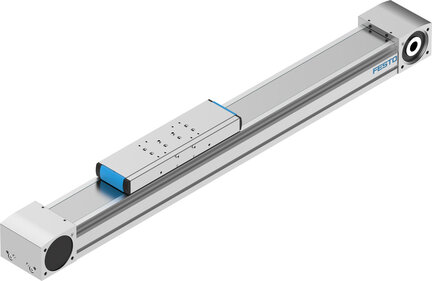

Napęd z paskiem zębatym ELGA-TB-KF-120-600-0H (8041866) serii ELGA - Festo
SKU: OT-FESTO060633
MPN: ELGA-TB-KF-120-600-0H
Producent:
Festo
Cena netto/szt.
14 670,90 zł
18 045,21 zł
brutto/szt.
Opis produktu - Napęd z paskiem zębatym ELGA-TB-KF-120-600-0H (8041866) serii ELGA - Festo
Solidny i bardzo szybki: napęd z paskiem zębatym ELGA-TB doskonale radzi sobie z wykonywanymi zadaniami. Dzięki zabudowanemu wewnątrz prowadzeniu na łożyskach kulkowych i solidnej osłonie w postaci taśmy stalowej idealnie nadaje się do wymagających zastosowań.
- Prowadzenie na łożyskach kulkowych obiegowych do dużych obciążeń i momentów
- Duże siły przesuwu
- Precyzyjna i wytrzymała prowadnica szynowa
- Prędkości do 5 m/s przy dużym przyspieszeniu do 50 m/s²
- Opcjonalnie: W wersji nadającej się do branży spożywczej (dopuszczenie do kontaktu z żywnością patrz www.festo.com/certificates/ELGA_KF)
- Możliwość elastycznego montażu silnika z 4 stron
- Prowadzenie i pasek zębaty osłonięte taśmą
- 22 dostępnych w magazynie typów z krótkim terminem dostawy i zestawów produktów do indywidualnych zastosowań
- Możliwość długich skoków do 8,5 m
Dane techniczne
| Średnica efektywna koła zębatego napędu | 52.52 mm |
| Skok roboczy | 600 mm |
| Wielkość | 120 |
| Rezerwa skoku | 0 mm |
| Podziałka paska zębatego | 5 mm |
| Pozycja montażu | dowolny |
| Prowadnica | Prowadnica z łożyskami kulkowymi w obiegu zamkniętym |
| Konstrukcja | Elektromechaniczna oś liniowa |
| Typ silnika | Silnik skokowy |
| Zasada pomiaru układu pomiaru położenia | inkrementalny |
| Maks. przyspieszenie | 50 m/s² |
| Maks. prędkość | 5 m/s |
| Powtarzalność | +-0,08 mm |
| Czas pracy ciągłej | 100% |
| Zgodność z LABS | VDMA24364-strefa III |
| Stopień ochrony | IP40 |
| Temperatura otoczenia | -10 degC |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iy | 1264580 mm⁴ |
| Geometryczne momenty bezwładności powierzchni 2 stopnia Iz | 4365790 mm⁴ |
| Maks. moment napędowy | 34.1 Nm |
| Maks. siła Fy | 5500 N |
| Maks. siła Fz | 6890 N |
| Maks. siła Fy całej osi | 5500 N |
| Maks. siła Fz całej osi | 6890 N |
| Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy) | 20240 N |
| Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 25355 N |
| Maks. opór przesuwu na biegu jałowym | 76.2 N |
| Maks. moment Mx | 104 Nm |
| Maks. moment My | 680 Nm |
| Maks. moment Mz | 680 Nm |
| Maks. moment Mx całej osi | 104 Nm |
| Maks. moment My całej osi | 680 Nm |
| Maks. moment Mz całej osi | 680 Nm |
| Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 383 Nm |
| My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 2502 Nm |
| Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy) | 2502 Nm |
| Odległość między powierzchnią wózka a środkiem prowadnicy | 70 mm |
| Maks. siła posuwu Fx | 1300 N |
| Napędowy moment obrotowy bez obciążenia | 2.8 Nm |
| Skrętny moment bezwładności It | 435680 mm⁴ |
| Masowy moment bezwładności JH na metr skoku | 2.15 kgcm² |
| Masowy moment bezwładności JL na kg obciążenia efektywnego | 6.9 kgcm² |
| Masowy moment bezwładności JO | 40.99 kgcm² |
| Masowy moment bezwładności JW dla dodatkowego wózka | 28.91 kgcm² |
| Stała posuwu | 165 mm/U |
| Referencyjna żywotność | 5000 km |
| Ciężar wózka | 4190 g |
| Ciężar dodatkowego wózka | 3240 g |
| Masa podstawowa przy 0 mm skoku | 15680 g |
| Dodatkowa masa na 10 mm skoku | 106 g |
| Ugięcie dynamiczne (obciążenie w ruchu) | 0,05% długości osi, maksymalnie 0,5 mm |
| Ugięcie statyczne (obciążenie podczas postoju) | 0,1% długości osi |
| Materiał profilu | Stop aluminium do przeróbki plastycznej |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał taśmy zaślepki | nierdzewna taśma stalowa |
| Materiał pokrywy napędu | Stop aluminium do przeróbki plastycznej |
| Materiał prowadnicy wózka | Stal odpuszczona |
| Materiał prowadnicy | Stal odpuszczona |
| Materiał koła pasowego | Stal wysokostopowa nierdzewna |
| Materiał wózka | Stop aluminium do przeróbki plastycznej |
| Materiał elementu mocującego pasek zębaty | Odlew ze stali szlachetnej |
| Materiał paska zębatego | Polichloropren z włóknem szklanym i powłoką nylonową |
Parametry techniczne - Napęd z paskiem zębatym ELGA-TB-KF-120-600-0H (8041866) serii ELGA - Festo
Materiał wózka
Stop aluminium, Anodowanie
Wydłużenie paska zębatego
0.21 %
Podział paska zębatego
5 mm
Typ silnika
Silnik skokowySilnik serwo
Maks. przyspieszenie
50 m/s2
Geometryczny moment bezwładności powierzchni 2 stopnia Iy
1 264.58 * 1003 mm4
Geometryczny moment bezwładności powierzchni 2 stopnia Iz
4 365.79 * 1003 mm4
Maks. moment napędu
34.1 Nm
Maks. opór przesuwu jałowego
76.2 N
Masowy moment bezwładności JL na kg obciążenia roboczego
6.9 kgcm2
Stała posuwu
165 mm/U
Materiał pokrywy napędu
Stop aluminium, Anodowanie
Materiał kół pasowych
Stal wysokostopowa, nierdzewna
Średnica efektywna zębnika napędu
52.52 mm
Materiał elementu mocującego pasek zębaty
Odlew ze stali szlachetnej
Materiał paska zębatego
Polichloropren z kordem z włókna szklanego i powłoką nylonową
Zapas skoku
0 mm
Okres smarowania, w zależności od przebiegu
1 000 km
Zasada pomiaru systemu pomiaru położenia
Inkrementalny
Materiał prowadzenia wózka napędu
Stal ulepszana cieplnie
Ciężar wózka
4.19 kg
Ciężar dodatkowego wózka
3.24 kg
Skręcający moment bezwładności It
435.68 * 1003 mm4
Materiał taśmy maskującej
Stainless steel strip
Masowy moment bezwładności JW. Dla dodatkowego wózka
28.91 kgcm2
Ciężar podstawowy dla 0 mm skoku
15.68 kg
Stopień ochrony
IP40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Wielkość
120
Czas pracy ciągłej
100 %
Masowy moment bezwładności JH na metr skoku
2.15 kgcm2
Masowy moment bezwładności JO
40.99 kgcm2
Skok roboczy
600 mm
Powtarzalność
±0,08 mm
Maks. Siła posuwu Fx
1 300 N
Jałowy moment napędowy
2.8 Nm
Pozycja zabudowy
Dowolna
Temperatura otoczenia
-10 ... 60 °C
Ciężar dodatkowy na 10 mm skoku
0.106 kg
Konstrukcja
Elektromechaniczna oś liniowaz paskiem zębatym
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
5 m/s
Maks. siła Fy
5 500 N
Maks. siła Fz
6 890 N
Maks. moment Mx
104 Nm
Maks. moment My
680 Nm
Maks. moment Mz
680 Nm
Materiał prowadnicy
Stal ulepszana cieplnie, Pokrycie corrotect
Materiał profilu
Stop aluminium, Anodowanie
Nr kat.
OT-FESTO060633
